ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Предприятие-изготовитель гарантирует нормальную работу прибора в течение 2 лет со дня ввода в экс-
плуатацию при соблюдении условий эксплуатации, но не более 2.5 лет со дня отгрузки потребителю.
При повреждении корпуса и контрольной наклейки претензии не принимаются.
Реле проверено и признано годным к эксплуатации.
Дата выпуска "_____"___________________ 20___ Представитель ОТК ________________________
М. П.
105187, Москва, Измайловское шоссе, 73-Б
(495) 921-2262, (499)166-5848, (499)166-5868
e-mail: info@rele.ru internet: http://www.rele.ru
Телефон технической поддержки: +7 (499) 166-58-71
Реле времени ВЛ-44M1
T T1
Вых
Упр
U
пит
Режим 12.
Формирование импульса в зависимости от
длительности управляющего сигнала.
Режим 11.
Формирование импульса по спаду
управляющего сигнала.
TT
Вых
Упр
U
пит
TT
Вых
Упр
U
пит
Режим 13.
Запуск реле по фронту и формирование им-
пульса по спаду управляющего сигнала
T
Вых
Упр
U
пит
Режим 14.
Задержка включения по фронту управляющего
сигнала.
Режим 15.
Задержка включения по спаду управляющего
сигнала.
T
Вых
Упр
U
пит
Режим 16.
Формирование импульса вне зависимости от
длительности управляющего сигнала.
TT
Вых
Упр
U
пит
Вых
Упр
U
пит
T T
Tt
Вых
Упр
U
пит
Режим 34 (14+13).
Задержка включения по фронту и формирова-
ние импульса по спаду управляющего сигнала.
Режим 35.
Формирование импульса вне зависимости от
длительности управляющего сигнала с воз-
можностью останова и последующего сброса.
T
останов
сброс
ВНИМАНИЕ! Для исключения сбоев в работе реле при коммутации индуктивной нагрузки (электро-
магнит, электромагнитный клапан и др.), подключите непосредственно к клеммам нагрузки помехо-
подавляющую цепь в виде последовательно соединенных резистора 100…200 Ом 2Вт и неполярного
конденсатора 0.1…0.22 мкф 400…600В.
СХЕМА ПОДКЛЮЧЕНИЯ
A1
A2
25
26
15
18
16
S
28
L(+) N(-)
15
16
18
25
26
28
S
A1
A2
2 отв.
Ø
4
96
ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

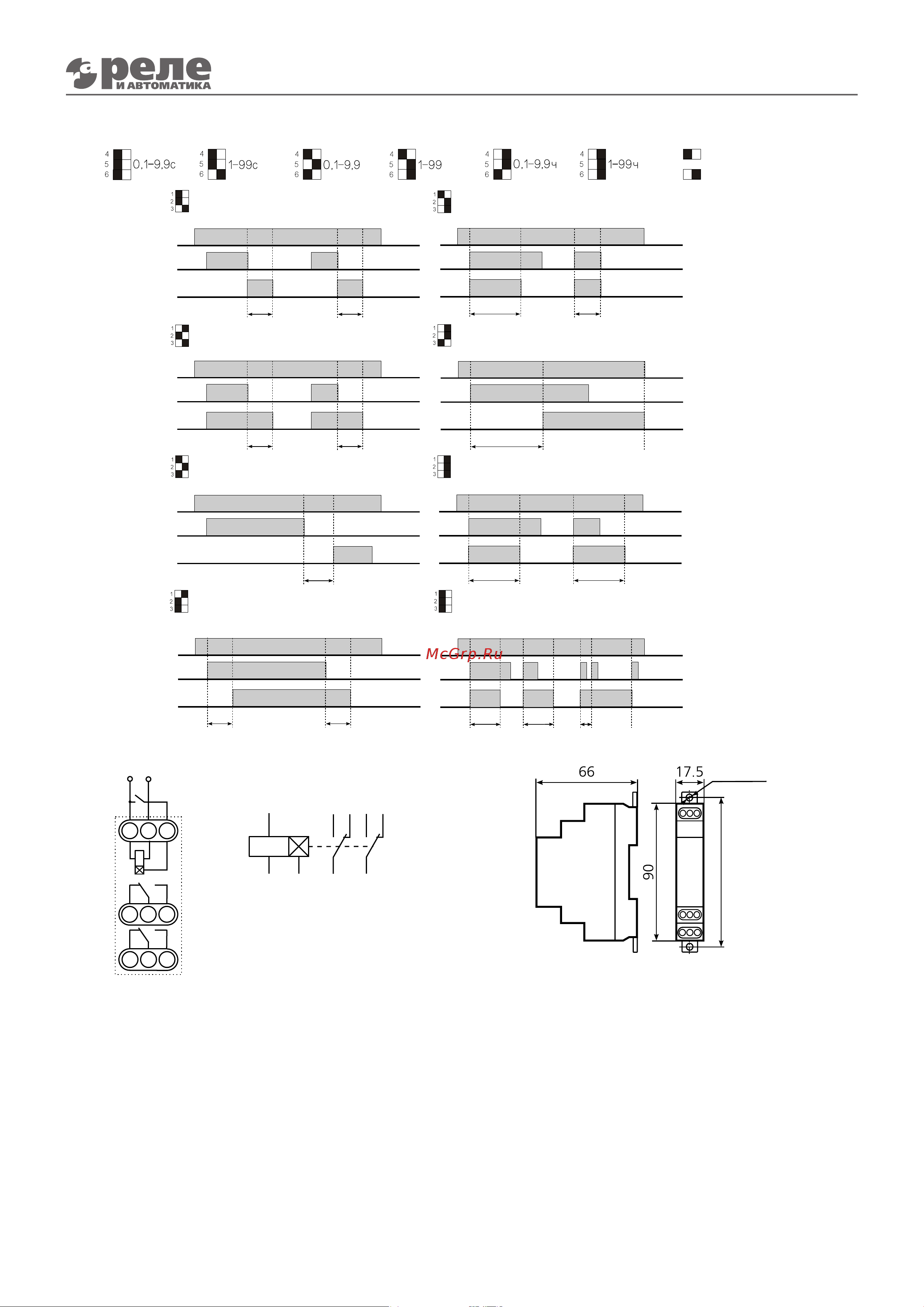

ВРЕМЕННЫЕ ДИАГРАММЫ РАБОТЫ РЕЛЕ
(С) 2024.0312 =115
переключатель вправо
переключатель влево
мин
мин
попали в свои фиксируемые положения.
