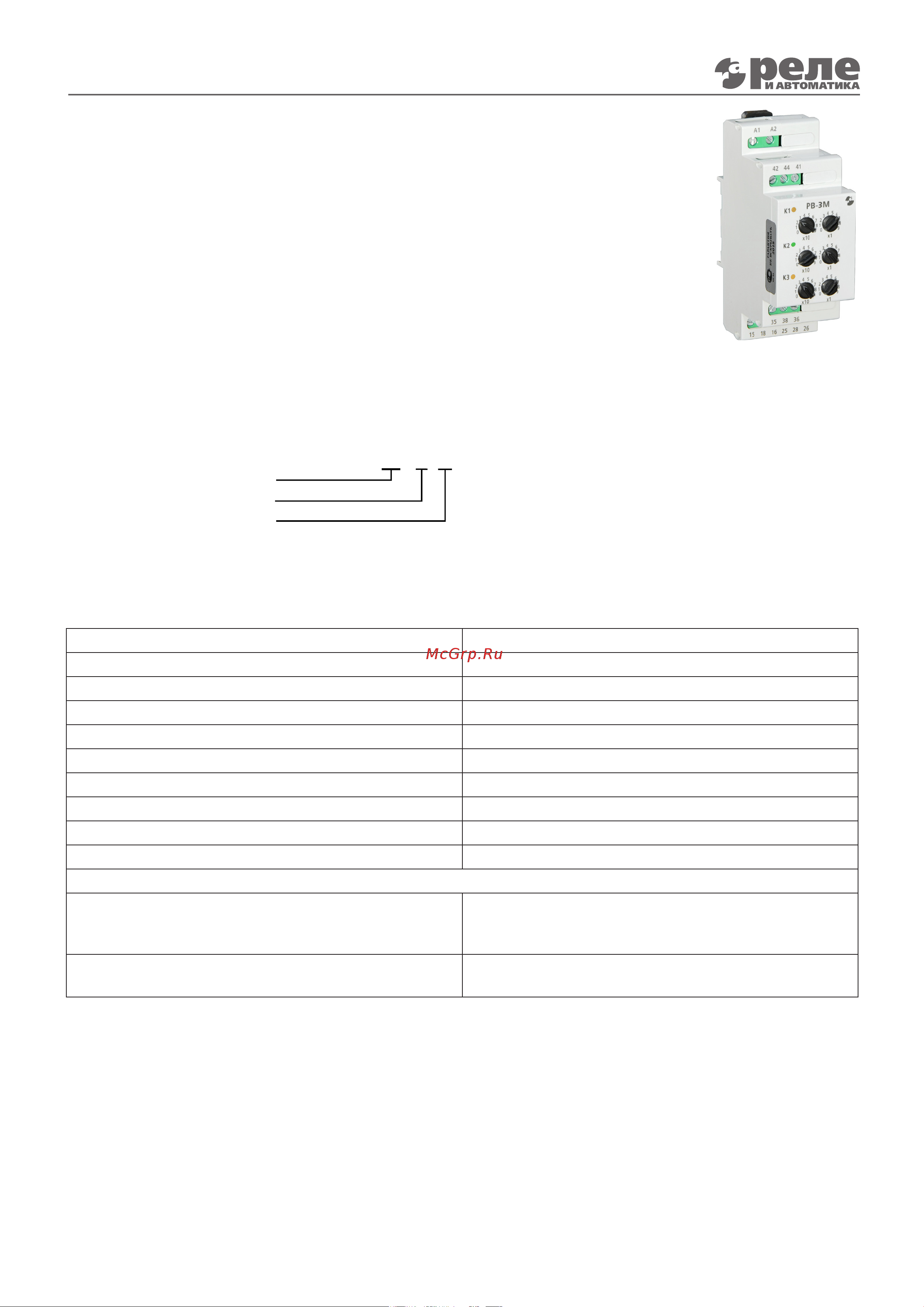

Реле времени РВ-3М

РЕЛЕ ВРЕМЕНИ РВ-3М

ОБЩИЕ СВЕДЕНИЯ

Трехканальное реле времени РВ-3М предназначено для коммутации электрических цепей

с определенными, предварительно установленными выдержками времени и применяет-

ся в схемах автоматики как комплектующее изделие.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Закрытые производственные помещения с искусственно регулируемыми климатически-

ми условиями.

Диапазон рабочих температур от -20°С до +45°С при отсутствии конденсации влаги.

Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой до 60 Гц.

Воздействие по сети питания импульсных помех, не превышающих двойную величину

напряжения питания и длительностью не более 10мкс.

Степень защиты реле – IP40, выводных зажимов – IP20.

Реле предназначены для монтажа на DIN-рейку или на плоскость.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны выдержек времени 0.1…9.9 (с/мин/ч), 1…99 (с/мин/ч)

Средняя основная погрешность, % 0.2

Погрешность от изменения температуры на 1°С, % 0.1

Время повторной готовности, с, не более 0.1

Время возврата, с, не более 0.1

Напряжение питания, В, переменного тока 50/60Гц 220

Допустимые отклонения напряжения питания, % -15...+10

Потребляемая мощность, Вт, не более 1.4

Масса, кг 0.25

Способ монтажа на DIN рейку или на плоскость

Коммутационная способность

Номинальные режимы коммутации на одну контакт-

ную группу (количество циклов срабатывания, не

менее)

0.1А, 12В @ (не менее 5х10

)

5А, 30В = (не менее 9x10

)

5А, 220В ~ (не менее 9x10

)

Допустимые режимы коммутации

замыканий до 10А на время до 0.1с с размыкани-

ем до 5А, 245В ~ или 30В = до 0.1Гц

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

Реле времени РВ-3М является трехканальным реле, каждый канал которого может функционировать в любом из

2-х режимов – «задержка включения» или «формирование импульса» от источника питания 220В переменного

тока.

УСТРОЙСТВО И РАБОТА

Временной диапазон выбирается DIP-переключателями 1, 2 и 3, и для всех трех каналов является одинаковым.

Время выдержки в пределах выбранного диапазона устанавливается десятичными переключателями единиц

«х1» и десятков «х10» на боковой панели реле.

Режим работы каждого канала реле задается с помощью DIP-переключателей: 4 - для 1-го канала, 5 -для 2-го, и

6 - для 3-го, расположенных на боковой панели – «задержка включения» (положение «вправо») или «формиро-

вание импульса» (положение «влево»).

Светодиодный индикатор мигает зеленым цветом при отсчете задержки включения и оранжевым при отсчете

формирования импульса. При поданном питании (после формирования импульса) светодиод горит постоянно

зеленым цветом; если выходное реле включено (после отсчета задержки включения), то светодиод горит по-

стоянно оранжевым цветом.

Реле времени имеет имеют одну группу переключающих контактов с выдержкой времени в каждом канале и

переключающий контакт мгновенного действия.








