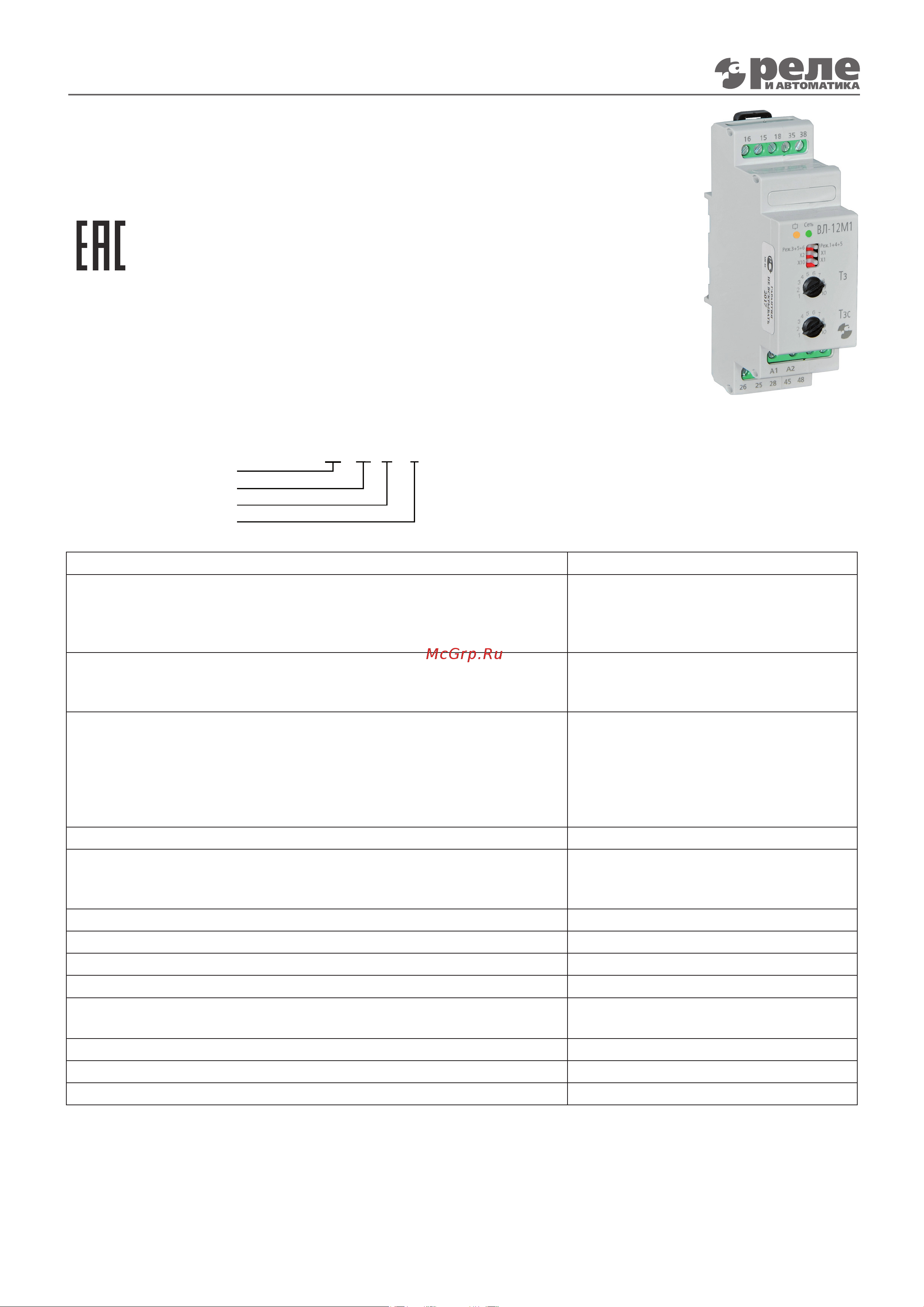

Реле времени ВЛ-12М1
Общие сведения
УслОвия эксплУатации
технические характеристики
Номинальное напряжение, В, постоянного и переменного тока 24...220
Диапазоны уставок, с 0,1...1
0,2...2
1...10
2...20
Число контактов с выдержкой времени
скользящий
мгновенного действия
1 переключающий +1 замыкающий
1 замыкающий
1 переключающий
Время замкнутого состояния скользящего контакта при
срабатывании реле с пределами уставок, с, не менее
0,1 от установленной величины при
задержке включения скользящего кон-
такта не более 3,5с, но не менее 0,1с;
0,05 от установленной величины при
задержке включения скользящего кон-
такта более 3,5с
Механическая износостойкость, циклов ВО 1х10
6
Электрическая износостойкость:
- контактов мгновенного действия, циклов ВО, при токе нагрузки 5А
- контактов с выдержкой времени, циклов ВО, при токе нагрузки 8А
1х10
5
1х10
5
Диапазон рабочих температур, °С -25…+55
Диапазон температур хранения, °С -45…+70
Рабочее положение произвольное
Крепление реле на DIN-рейку, на плоскость
Защита
IP 40 со стороны лицевой панели,
IP 20 со стороны клемм
Сечение присоединяемых проводов, мм
2
2.5 без гильзы/1,5 с гильзой
Габаритные размеры, мм 29х93х63
Вес реле, кг 0.2
стрУктУра УслОвнОгО ОбОзначения
УстрОйствО и рабОта
ВЛ - 12 М 1
Тип корпуса
Модификация
Реле времени
Универсальное питание
(24...220В переменного и постоянного тока)
ТУ 27.12.24-007-17114305-2019
реле времени вл-12м1
Реле времени ВЛ-12М1 является микропроцессорным устройством и пред-
назначено для применения в различных схемах релейной защиты на посто-
янном и переменном токе в качестве вспомогательного элемента для полу-
чения регулируемой выдержки времени. ВЛ-12М1 применяется для замены
реле времени серий РВ-100 и РВ-200.
Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводников пита-
ния и коммутируемых электрических цепей. Монтаж осуществляется на DIN-рейку шириной 35мм или на ровную
поверхность. Для установки реле на ровную поверхность, фиксаторы замков необходимо переставить в крайние
отверстия, расположенные на тыльной стороне корпуса. Конструкция клемм обеспечивает надежный зажим
проводов сечением до 2,5мм
2
.
На лицевой панели прибора расположены: зеленый индикатор включения напряжения питания «U», желтый
индикатор срабатывания выходного реле, DIP-переключатели выбора режимов и диапазонов выдержки време-
(С) 2020.0328 =115
Высота над уровнем моря до 2000м.
Диапазон рабочих температур - от -25°С до +55°С.
Окружающая среда – взрывобезопасная, не содержащая пыли в количестве, нарушаю-
щем работу реле, а также агрессивных газов и паров в концентрациях, разрушающих
металлы и изоляцию.
Рабочее положение в пространстве – произвольное.
