Реле времени ВЛ-12М1
(С) 2020.0328 =115
Таблица выдержек времени реле серий РВ-100 и РВ-200
Пределы уставок, с
РВ-112, РВ-113, РВ-114, РВ-215, РВ-217, РВ-218 0,1...1,3
РВ-124, РВ-127, РВ-128, РВ-225, РВ-227, РВ-228 0,25...3,5
РВ-132, РВ-133, РВ-134, РВ-235, РВ-237, РВ-238 0,5...9
РВ-142, РВ-143, РВ-144, РВ-245, РВ-247, РВ-248 1...20

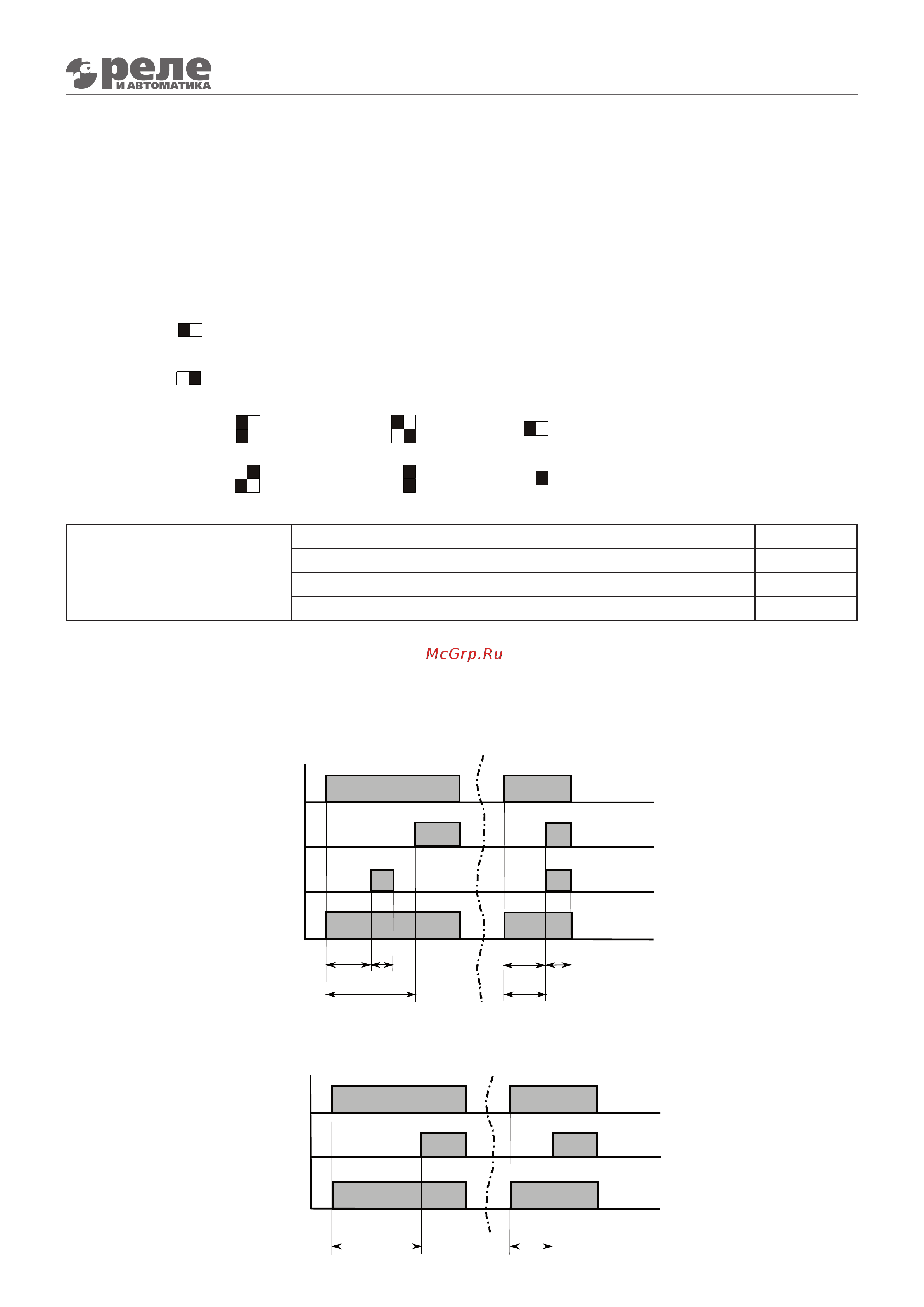

диаграммы рабОты реле
Uпит
ВВ
СК
Тзс
Тз
Тс
Тзс
Тс
Тз
РВ-112, РВ-128, РВ-132, РВ-142
РВ-218, РВ-228, РВ-238, РВ-248
МК
Реж. 1+4+5
Uпит
ВВ
Тз
Тз
РВ-113, РВ-127, РВ-133, РВ-143
РВ-114, РВ-124, РВ-134, РВ-144
РВ-217, РВ-227, РВ-237, РВ-247
Реж. 1+5
МК
На диаграммах ниже использованы следующие обозначения:
Uпит - напряжение питания ВВ - контакт с выдержкой времени
СК - скользящий контакт МК - контакт мгновенного действия
ни, а также регуляторы времени задержки контакта с выдержкой времени «Тз» и регулятор времени задержки
скользящего контакта «Тзс». Время замкнутого состояния скользящего контакта «Тс» составляет не менее 0,1 от
установленной величины при задержке включения скользящего контакта не более 3,5с и 0,05 от установленной
величины при задержке включения скользящего контакта более 3,5с.
Реле времени ВЛ-12М1 имеет следующие режимы работы:
- задержка включения + скользящий контакт с выдержкой времени после подачи питания + контакт мгновен-
ного действия (режим 1 + 4 + 5);
- выдержка времени после снятия питания + скользящий контакт с выдержкой времени после снятия питания +
контакт мгновенного действия (режим 3 + 6 + 5).
При работе реле в режиме «задержка включения + контакт мгновенного действия» (режим 1 + 5) скользящий
контакт допускается не использовать.
Режим 1 + 4 + 5.
Задержка включения + скользящий контакт с выдержкой времени после подачи
питания + контакт мгновенного действия
Режим 3 + 6 + 5.
Выдержка времени после снятия питания + скользящий контакт с выдержкой
времени после снятия питания + контакт мгновенного действия
Выбор режима
Х10
Х2
Х1
Х1
переключатель вправо
переключатель влево
Выбор диапазона
выдержки времени
Х10
Х2
Х1
Х1
Х10
Х2
Х1
Х1
Х10
Х2
Х1
Х1
0,1...1с
0,2...2с
1...10с
2...20с
