Евроавтоматика PCZ-527-1 EA02.002.017 [2/10] Описание режимов работы и функций

- в автоматическом режиме:

Описание контактов

Питание: 3-4 питание реле времени;

a) кратковременное нажатие: включение либо отключение

полуавтоматического режима;

b) нажатие и удержание более 2-х секунд: отображение

времени восхода, захода солнца с учетом коррекции по

каналу 2 (при использовании канала в качестве

астрономического).

Канал 1: 1-5 положение «нормально разомкнут»;

Канал 2: 2-7 положение «нормально разомкнут»;

1-6 положение «нормально замкнут»;

2-8 положение «нормально замкнут».

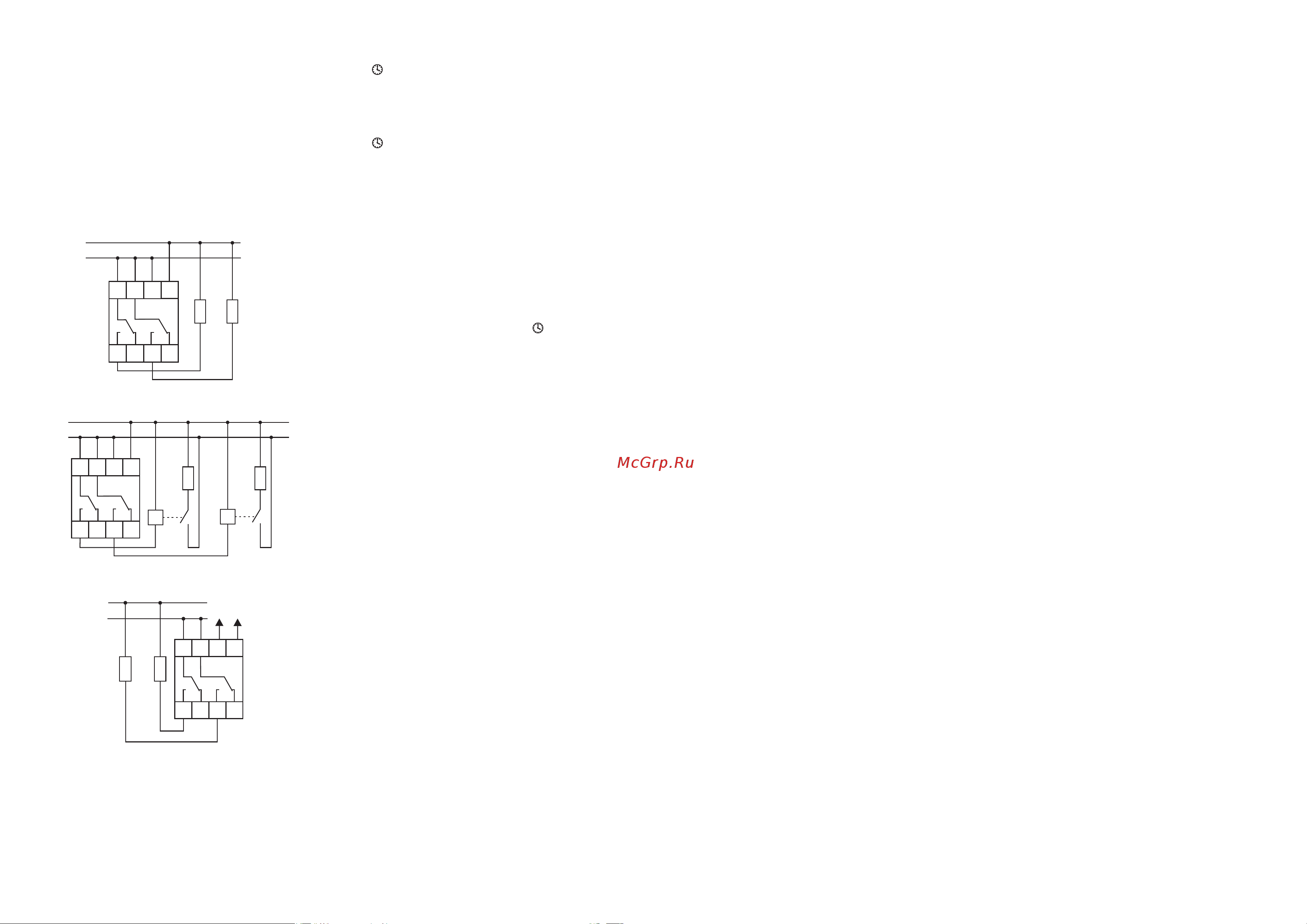

Схем подключенийы

Схема подключения изделия и нагрузки, питающихся, от

разных источников.

Схема подключения изделия и нагрузки к сети 230 В.

Схема подключения изделия с использованием

контактора, ток нагрузки более 16 А.

К – катушка контактора.

Подключение

1. Отключить питание.

3. Провода питания подключить согласно схеме.

Rн1, Rн2 – подключаемые нагрузки;

2. Реле закрепить на DIN-рейке в монтажном шкафу.

4. Подключить нагрузку согласно схеме.

5. Подать питание.

2 19

Rн1

Rн2

Rн1

Rн2

24-264V

AC/DC

Программные точки включения и выключения – время

включения и выключения контакта, назначенное в

соответствии с астрономическим восходом/закатом,

ночным перерывам либо недельной программой.

Настройка контрастности индикатора – изменение

контраста индикатора позволяет отчётливо считывать

информацию под различными углами.

Коды городов – для облегчения ввода информации,

некоторым населенным пунктам присвоены коды

(координаты и коды приведены в таблице 1).

Кор ре к ти р ов ка – у ск о ре н ие ил и з амед л ен и е

включения/отключения по отношению к астрономическому

времени восхода и захода солнца: ±240 минут – временная

корректировка включения/отключения относительно

времени восхода/захода солнца.

П р о с мо т р п р о г р а м м н ы х т о ч е к в к л юч е н и я /

выключения астрономического реле - возможность

просмотра времени включения и отключения реле

астрономического канала в текущих сутках с помощью

к ноп о к « + / –» ( д л я п е р во го и в тор о го к а н а ла

соответственно) в режиме отображения часов (основной

режим).

М ож н о в ве с ти с во и с о бст вен н ые к о ор дин ат ы

географического местоположения и часового пояса (UTC)

либо использовать коды городов.

Полуавтоматический режим – возможность ручного

включения/выключения контактов реле во время работы в

автоматическом режиме. Изменение будет действовать до

следующего включения/выключения, исходя из цикла

а в т о м а т и ч е с к о й р а б о т ы [ м и г а ю щ и й з н а ч о к

часов соответствующего канала].

В полуавтоматическом режиме положение контактов реле будет

противоположно относительно выполняющейся программы.

Полуавтоматический режим активен только до конца текущего цикла

автоматической работы, например, вход в полуавтоматический

режим днем приведет к включению света, до тех пор, пока не

наступит время включения, исходя из астрономической программы.

Тогда изделие возвращается в автоматический режим, а освещение

остается дальше включенным до времени утреннего отключения).

Включение или выключение режима осуществляется с помощью

кнопок «+/–» (для первого и второго канала соответственно) в

режиме отображения часов(основной режим).

Ночной перерыв – установленное пользователем

временное отключение между программными точками

включения и выключения.

Локализация (местоположение) – географические

координаты и часовой пояс населенного пункта, где

установлено реле.

Ручной режим: [ON] – контакт постоянно замкнут, либо

[OFF] – контакт постоянно разомкнут. При выключенном

автоматическом режиме (значок на индикаторе

отсутствует).

Астрономический восход и заход солнца – это

моменты, когда центр солнечного диска коснется

горизонта.

Корректировка хода часов – установка еженедельной

корректировки хода часов реального времени.

Описание режимов работы и функций

Автоматический режим – автоматическая работа по

программным точкам включения и отключения [значок

часов на индикаторе соответствующего канала].

ВНИМАНИЕ!

Автоматическое изменение времени – переход с

зимнего на летнее время и обратно. Возможны варианты

работы с автоматическим переходом, либо без него. Реле

времени находится в функции привязки к временному

поясу, поэтому переход будет происходить относительно

локального времени.

Память состояния реле – установленное положение

контактов реле в ручном режиме, после пропадания

питания сохраняется в памяти.

Rн1

Rн2

K K
