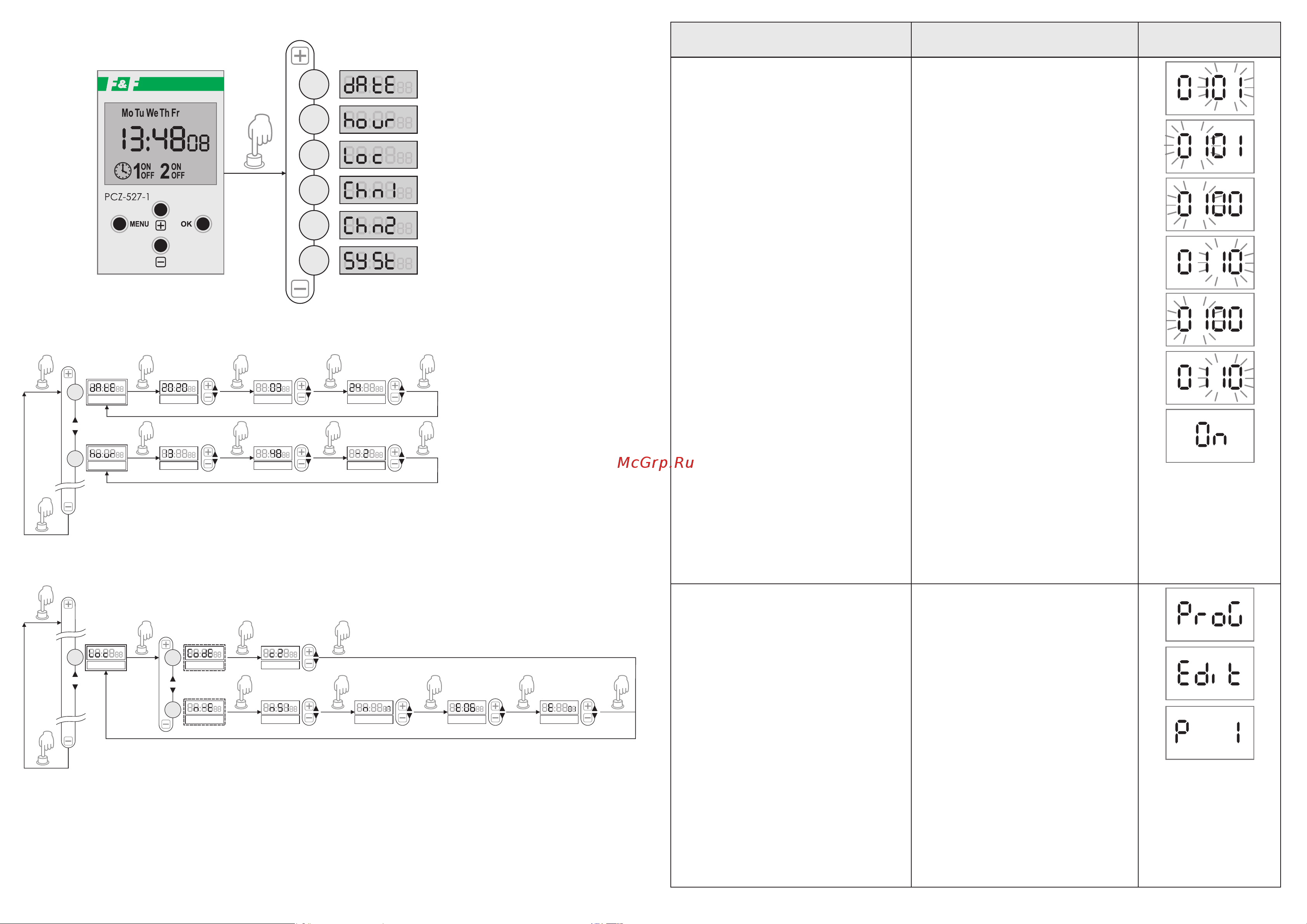

Евроавтоматика F&F PCZ-527-1 двухканальное /суточное/недельное (режим работы настраивается для каждого канала), коррекция времени вкл/выкл, EA02.002.017 [7/10] Структура меню программирования
![Евроавтоматика PCZ-527-1 EA02.002.017 [7/10] Структура меню программирования](/views2/1779273/page7/bg7.png)
7
Действия
Результат нажатия кнопки
Индикация на дисплее
Кнопками +/– установить нужное значение.
Подтвердить нажатием ОК.
Кнопками +/– установить нужное значение.
Подтвердить нажатием OK.
Кнопками +/– установить нужное значение.
Подтвердить нажатием OK.
Нажать OK и выбрать состояние реле на
этот период.
Подтвердить нажатием OK.
Для выхода в меню настройки годовой
программы нажать MENU, для выхода в
основной режим еще раз нажать MENU.
ON - включено
Реле времени перейдет к установке
времени начала выполнения программы:
сперва часы, затем минуты.
Реле времени перейдет к выбору даты:
сперва месяц, затем число.
Реле времени перейдет к выбору
длительности выполнения программы:
сперва часы, затем минуты.
OFF - выключено
Программа будет создана, изделие
п р ед л о ж и т с о зд а т ь с л ед у ю щ у ю
программу.
Редактирование годовой программы
Нажать MENU.
Кнопками +/– выбрать режим настройки
годовой программы «ProG».
Подтвердить нажатием OK.
Подтвердить нажатием OK.
Далее аналогично пункту «Добавление
годовой программы»
Подтвердить нажатием OK.
Реле времени предложит выбрать ячейку,
из числа запрограммированных, для
редактирования программы.
На индикаторе отобразится режим
редактирования программ «Edit».
Ре л е времен и п ерейдет в м еню
программирования.
14
Структура меню программирования
Алгоритм программирования:
Настройка даты и времени (1-2)
Настройка локализации (3)
ОК
ОК
ОК
ОК ОК ОК
ОК
ОК
Дата
Год
Месяц День
+1
-1
+1
-1
+1
-1
+1
-1
+1
-1
+1
-1
Время
1
2
Часы
Минуты Час пояс
MENU
MENU
Дата
Время
Локализация
Канал 1
1
2
3
4
5
Канал 2
Системные настройки
6
MENU
+1
-1
+1
-1
+1
-1
+1
-1
+1
-1
ОК ОК ОК
ОК ОК ОК ОК ОК
Лока-ция Табл. кодов Код
Шир. град. Шир. мин. Долг. град. Долг. мин.Геогр. полож.
3.1
3.2
MENU
MENU
3
Содержание
- Pcz 527 1 1
- Комплект поставки 1
- Назначение 1
- Описание функций кнопок 1
- Панель управления и индикация 1
- Принцип работы 1
- Реле времени программируемое циклическое 1
- Руководство по эксплуатации 1
- Свидетельство о приемке 1
- Страница 1 1
- Ту by 590618749 18 2013 1
- Описание контактов 2
- Описание режимов работы и функций 2
- Подключение 2
- Страница 2 2
- Схем подключений ы 2
- Страница 3 3
- 1 ок ок 4
- Ок ок 4
- Страница 4 4
- Страница 5 5
- Страница 6 6
- 2 3 4 5 7
- Алгоритм программирования 7
- Страница 7 7
- Структура меню программирования 7
- В меню установки параметров канала кнопками выбрать режим установки программы включения отключения add 8
- В меню установки параметров канала кнопками выбрать режим установки режимов mod 8
- Внимание изменение положения контактов в режиме ручная работа выполняется кнопками для первого канала и для второго канала в основном положении режиме хода часов если канал является недельным то в случае отсутствия программных записей реле времени автоматически перейдёт режим ручная работа отсутствует возможность установки режима автоматическая работа полуавтоматическая работа включение или выключение режима осуществляется с помощью кнопок для первого канала и для второго канала в основном положении режиме хода часов 8
- Выбрать номер ячейки из числа свободных с помощью кнопок 8
- Действия результат нажатия кнопки индикация на дисплее 8
- Для выхода в основной режим нажать menu 8
- Добавление программы включения отключения add 8
- Кнопками выбрать программу для удаления 8
- Кнопками выбрать режим настройки годовой программы prog 8
- На индикаторе отобразится режим удаления программ del 8
- Нажать menu 8
- Настройка канала 2 в режиме недельная программа 8
- Номер программы начнет мигать 8
- Повторное нажатие menu приведёт к переходу в основное меню 8
- Подтвердить нажатием ok 8
- Подтвердить нажатием ok далее изделие предложить удалить следующую запрограммированную программу появление на индикаторе индикации р говорит о том что все программы удалены и через секунду реле времени перейдет в меню настройки годовой программы 8
- Подтвердить нажатием ok реле перейдёт в режим выбора номера я ч е й к и п а м я т и а в т о м а т и ч е с к и отображается номер первой свободной ячейки памяти 8
- Подтвердить ок 8
- Подтвердить ок реле времени перейдёт в меню режимов работы ручная работа hand автоматическая работа auto 8
- Режим работы mod 8
- Реле времени автоматически выйдет из функции установки режимов работы и перейдёт в меню программирования канала 8
- Реле времени перейдет в меню программирования 8
- Реле времени предложит выбрать ячейку из числа запрограммированных для удаления программы 8
- Страница 8 8
- Таблица 1 коды городов 8
- Удаление годовой программы 8
- Dc 1 аc 15 аc 3 9
- Гарантийные обязательства 9
- Обслуживание 9
- Страница 9 9
- Требование безопасности 9
- Условия реализации и утилизации 9
- Условия транспортировки и хранения 9
- Условия эксплуатации 9
- Страница 10 10
