16 5
Действия
Результат нажатия кнопки
Индикация на дисплее
КАНАЛ - ВЫБОР НОМЕРА КАНАЛА И УСТАНОВКА ЕГО ПАРАМЕТРОВ - Chn1 (Chn2)
Кнопками +/– выбрать требуемый канал
«Chn 1» или «Chn 2».
Выбрать канал 1 или 2 и подтвердить
нажатием OK.
Нажать MENU.
Кнопками +/– выбрать необходимый
параметр. Для ввхода в необходимый
параметр нажать OK. Возврат в главное
меню нажатием MENU.
Рел е в р е м е н и п е р е й д ет в ме н ю
программирования.
В зависимости от установленного типа
канала доступны следующие параметры:
- для астрономического - режим работы,
н о ч н о й п е р е р ы в , к о р р е к ц и я
восхода/захода, годовые программы.
- для недельного - режим работы,
добавление программы, редактирование
программы, удаление программы.
ВНИМАНИЕ!
Перед дальнейшей настройкой произведите настройку типа каждого канала (см. п. 6 СИСТЕМНЫЕ НАСТРОЙКИ).
4. НАСТРОЙКА КАНАЛА 1 В РЕЖИМЕ «АСТРОНОМИЧЕСКАЯ ПРОГРАММА»
4.1. Режим работы - mod
Повторное нажатие MENU приведёт к
переходу в основное меню.
Подтвердить ОК.
В меню установки параметров канала
кнопками +/– выбрать режим установки
режимов «mod».
Подтвердить ОК.
Реле времени перейдёт в меню режимов
работы. РУЧНАЯ РАБОТА – «hAnd»,
АВТОМАТИЧЕСКАЯ РАБОТА – «auto»
Реле времени автоматически выйдет из
функции установки режимов работы и
перейдёт в меню программирования
канала.
ВНИМАНИЕ!
Изменение положения контактов в режиме РУЧНАЯ РАБОТА выполняется кнопками «+»
(для первого канала) и «-» (для второго канала) в основном положении (режиме хода
часов).
*ПОЛУАВТОМАТИЧЕСКАЯ РАБОТА - включение или выключение режима
осуществляется с помощью кнопок «+» (для первого канала) и «-» (для второго канала) в
основном положении(режиме хода часов).
Если канал является недельным, то в случае отсутствия программных записей, реле
времени автоматически перейдёт режим РУЧНАЯ РАБОТА (отсутствует возможность
установки режима АВТОМАТИЧЕСКАЯ РАБОТА).
4.2. Настройка коррекции времени восхода-захода - Corr
Корректировка времени восхода-захода необходима для сдвига времени включения/отключения освещения,
необходимого для подстройки под конкретную местность (высота, плотность застройки и др. параметры влияющие на
освещенность.
Например:
если по астрономической программе восход наступает в 5:00, а заход в 22:00, то при использовании корректировки
восхода на +30 минут, а захода на -20 минут, освещение выключится в 5:00+30=5:30, а включится 22:00-20=21:40.
Для каждого дня недели существует своя ячейка памяти, хранящая установленную корректировку.
Кнопками +/– выбрать день для которого
устанавливается коррекция.
В меню установки параметров канала
кнопками +/– выбрать режим установки
корректировки времени восхода-захода
«Сorr».
Подтвердить нажатием ОК.
Кнопкой ОК подтвердить выбор.
Кнопками +/- установить необходимое
значение.
Реле времени перейдет к выбору дня для
которого необходимо внести коррекцию:
- рабочие дни: Пн; Вт; Ср; Чт; Пт (с
понедельника по пятницу)
- ежедневно: Пн; Вт; Ср; Чт; Пт; Сб; Вс (с
понедельника по воскресенье)
- одиночные дни недели: Пн; Вт; Ср; Чт;
Пт; Сб либо Вс.
- выходные дни: Сб; Вс (суббота и
воскресенье)
Реле времени перейдет к корректировке
времени восхода.
Mo
TU
WE
TH
FR
SA SU

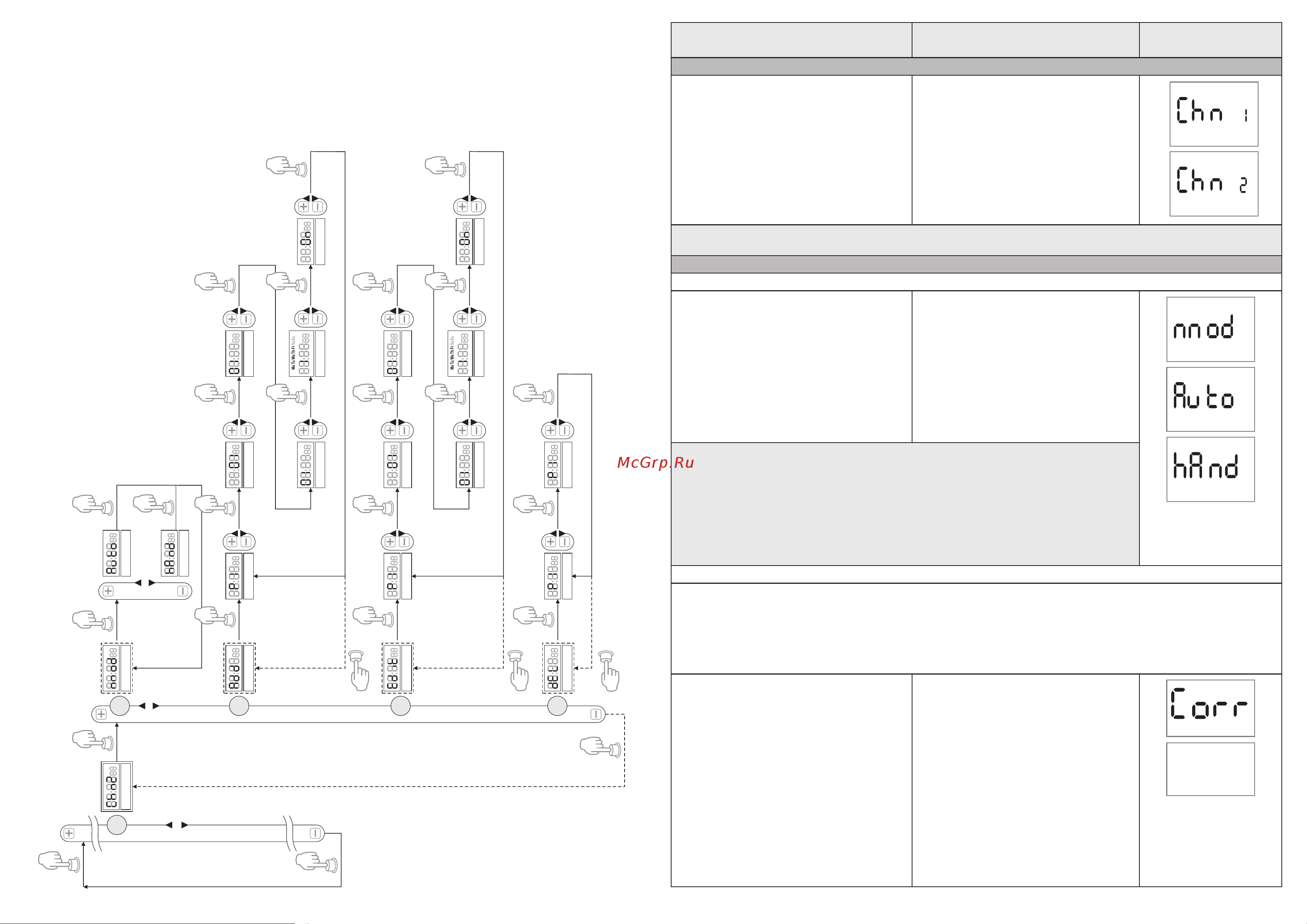

Настройка канала 2 в режиме недельного таймера (5)
MENU
Состояние
ОК ОК
ОК
ОК
Канал 2 Режим раб. Автоматич.
Ручной
5.1
5.2
5.4
Добавить другие программы
MENU
ОК
Добавить
+1
-1
ОК
Номер прог.
+1
-1
ОК
Месяц
+1
-1
+1
-1
+1
-1
+1
-1
ОК ОК ОК
ОК
Время час.
Число
Удалить другие программы
MENU
ОК
Удаление
+1
-1
+1
-1
ОК ОК
Номер прог. Номер прог.
Выбор дней
5.3
MENU
ОК
Редактиров. Номер прог.
+1
-1
ОК
+1
-1
ОК
Месяц
+1
-1
ОК
Число
MENU
MENU
5
Редактировать другие программы
Состояние
+1
-1
+1
-1
+1
-1
ОК ОК ОК
Время час. Выбор дней
