3. ЛОКАЛИЗАЦИЯ (МЕСТОПОЛОЖЕНИЕ) - Loc
Нажать MENU.
Кнопками +/– выбрать режим установки
даты «loc».
Кнопкой ОК подтвердить. Для выхода в
меню программирования нажать MENU.
Реле времени перейдёт в меню установки
местоположения (CodE – n-E).
Реле времени автоматически перейдет в
меню установки местоположения.
Рел е в р е ме н и п е р ейд ет в м е ню
программирования.
Co d E- выбор местополож ения из
таблицы кодов координат.
n-E - установка в ручную географического
положения потребителя.
3.1. Коды координат - CodE
Проверить таблицу кодов координат,
расположенную в таблице 1. Найти страну и
б л и ж а й ш и й г о р о д к в а ш е м у
местоположению и отвечающий ему код.
Подтвердить ОК.
Кнопками +/– выбрать код.
Реле времени автоматически перейдет в
меню установки местоположения.
Реле времени перейдет к меню выбора
кода.
3.2. Географическое положение - n-E
Кнопками +/– установить значение градусов.
Подтвердить ОК.
Подтвердить ОК .
Кноп кам и +/ – уста новит ь знач ение.
градусов.
Подтвердить ОК .
Затем установить значение минут.
Подтвердить ОК.
Кнопкой ОК подтвердить введенные
координаты.
Реле времени автоматически выйдет из
функции программирования и перейдёт в
меню программирования.
Реле времени перейдет к установке
географического положения реле.
Реле времени автоматически перейдет к
установке восточной долготы
Реле времени автоматически перейдет к
установке северной широты.

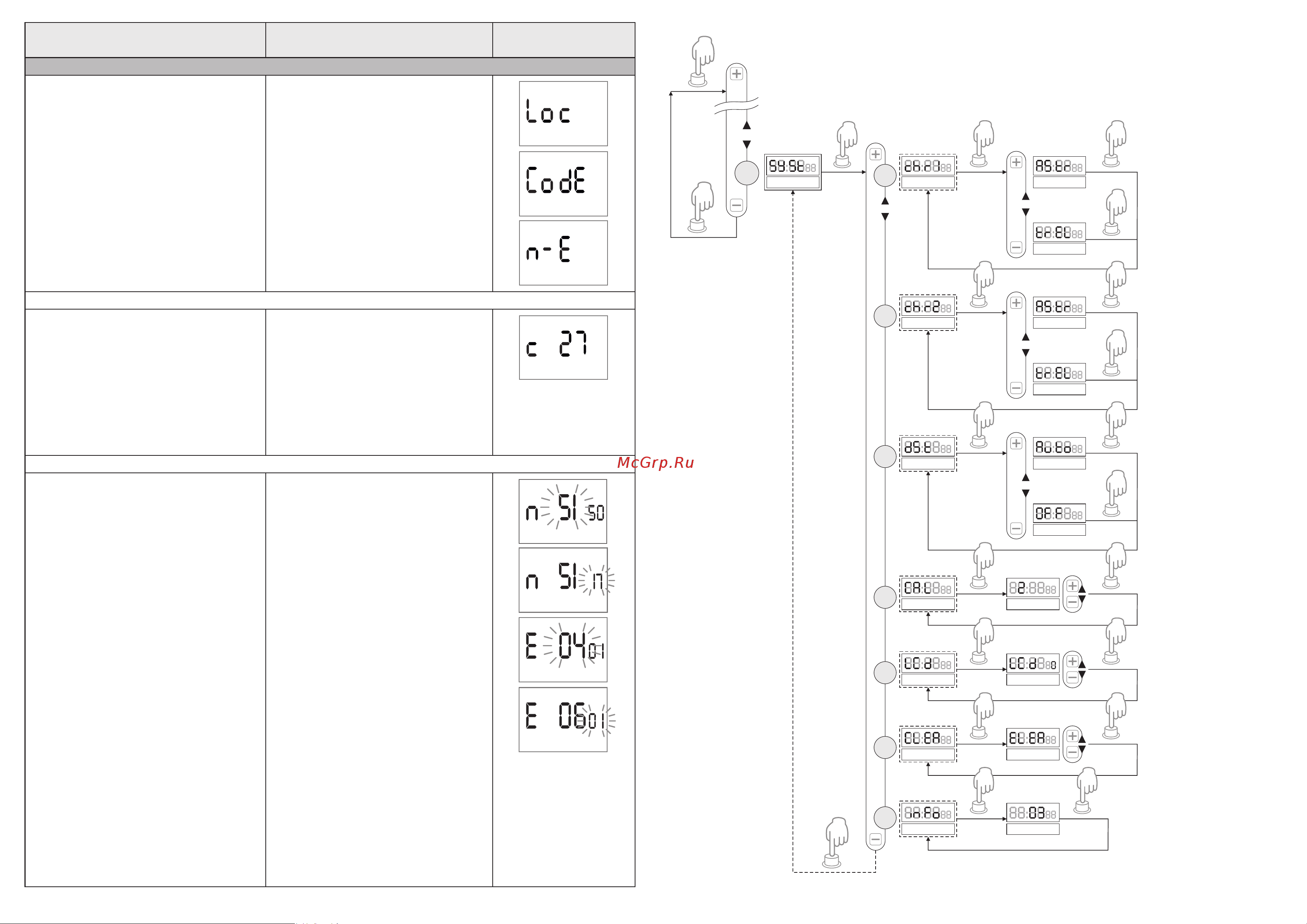

Системные настройки (6)
+1
-1
ОК
ОК
Сист. настр.
ОК
ОК
Реж. раб. кан.
Астрономич.
Таймер
6.1
ОК
ОК
ОК
Астрономич.
Таймер
6.2
Реж. раб. кан.
ОК
ОК
ОК
Включено
Выключено
6.3
Лето/зима
ОК
ОК
Знач. корр.
6.4
Корр. врем.
+1
-1
ОК
ОК
Знач. контр.
6.5
Контраст-ть
+1
-1
ОК
ОК
Сброс да/нет
6.6
Сброс
ОК
ОК
Версия ПО
6.7
Сист. свед.
MENU
MENU
MENU
6
Содержание
