18
3

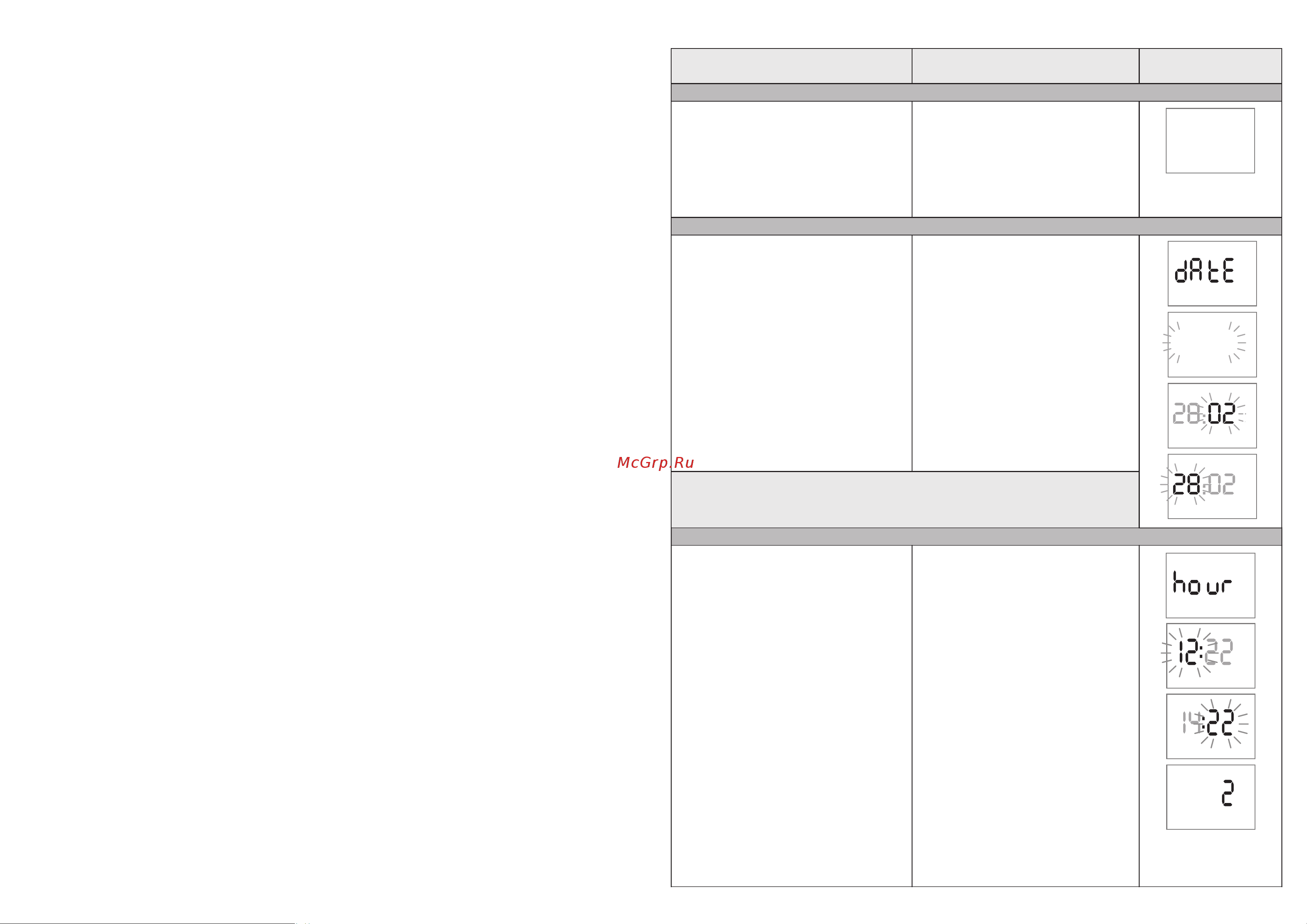

Программирование
Действия
Результат нажатия кнопки
Индикация на дисплее
СТАРТ
Подключить питание.
Установить требуемую программу для реле
времени с помощью панели управления.
Реле времени перейдет в рабочий режим,
на индикаторе появится установленное
время.
В случае, если отсутствуют какие либо
программные записи, реле времени
самостоятельно запустится в ручном
режиме. Если в реле времени имеются
записи, внесённые ранее, то оно начнёт
работать в соответствии с ними.
1. УСТАНОВКА ДАТЫ - dAtE
Кнопками +/– выбрать режим установки
даты «date».
Нажать MENU.
Кнопкой ОК подтвердить введённую дату.
Подтвердить нажатием OK.
Кнопками +/- установить параметры;
переход на очередной параметр нажатием
кнопки ОК. Возврат в основное меню без
сохранения изменений - нажатием кнопки
MENU.
Рел е в р е ме ни пе ре й д е т в м ен ю
программирования.
Реле времени перейдёт к установке
очередных параметров: года, месяца и
дня.
Выбор даты одновременно указывает на
действующее время: зимнее либо
летнее.
Реле времени автоматически выйдет из
функции программирования даты и
перейдёт в меню программирования.
ВНИМАНИЕ!
Возможность отключения функции автоматического перехода с зимнего на летнее время
(см. п.6 «Системные настройки»).
2. УСТАНОВКА ТЕКУЩЕГО ВРЕМЕНИ - hour
Кнопками +/– выбрать режим установки
времени «hour».
Нажать MENU.
Кнопк ой ОК подтвердить введенный
часовой пояс.
Кнопкой ОК подтвердить введенное время.
Реле времени автоматически выйдет из
функции программирования времени и
перейдёт в меню программирования.
Рел е в р е ме ни пе ре й д е т в м ен ю
программирования.
Реле времени перейдёт к установке
очередных параметров: часов, минут.
Кнопками +/- установить параметры;
пе р е хо д н а оч е р ед н о й пар а м ет р
н а ж ат и е м к но пк и О К . В о з вр ат к
предыдущему положению нажатием
кнопки MENU.
Реле времени перейдет к выбору
часового пояса. Часовой пояс для
Беларуси +3. Кнопками установить +/–
пояс.
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
12:3807
2
ON
OFF
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
12:3807
2
ON
OFF
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
20 19: 07
2
ON
OFF
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
2
ON
OFF
Mo
TU
WE
TH
FR
SA SU
є
1
ON
OFF
2
ON
OFF
