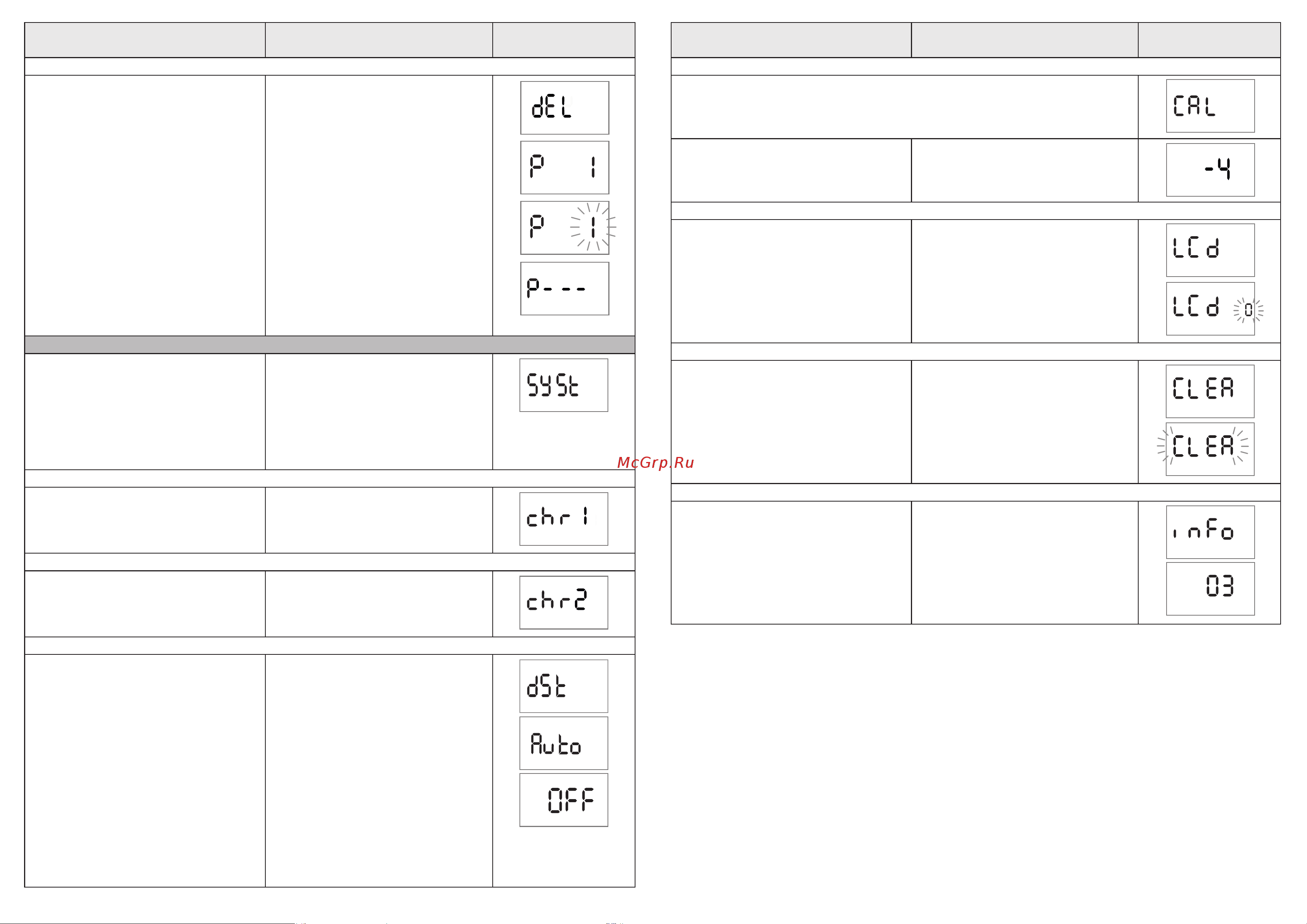

10
Действия
Результат нажатия кнопки
Индикация на дисплее
5.4. Удаление программы включения-отключения - dEL
В меню установки параметров канала
кнопками +/– выбрать режим удаления
программы включения-выключения «dEL».
Подтвердить нажатием ОК.
Выбрать ячейку для удаления программ и
подтвердить ОК.
Подтвердить нажатием ОК.
Нажатие MENU при мигающем номере
приведет к отмене удаления.
Реле вр еме ни пер ей дёт в р ежим
ожидания на подтверждение удаления.
Сигнализируется постоянным миганием
номера выбранной ячейки.
Реле перейдёт в режим выбора номера
я ч е й к и п а м я т и . А в т о м а т и ч е с к и
о т о б р а ж а е т с я н о м е р п е р в о й
используемой ячейки памяти.
Ячейка будет удалена. Реле времени
в ы с в е т и т о ч е р е д н о й н о м е р
запрограммированной ячейки. После
удаления все запрограммированных
ячеек на индикаторе будут отображены
три горизонтальные черты.
6. СИСТЕМНЫЕ НАСТРОЙКИ - SYSt
Подтвердить ОК.
Кнопками +/- выбрать параметры установок
и подтвердить ОК. Нажатие MENU приведёт
к переходу к высшему уровню.
Нажать MENU.
Кнопками +/– выбрать режим установки
системных настроек «SYSt».
Рел е в р е м е н и пе р е й д ет в м е н ю
программирования.
Реле времени перейдёт в подменю
системных установок (сhr1–сhr2–dSt–
CAL–LCd–CLEA–inFo).
6.1. Выбор режима работы канала 1 - chr1
Подтвердить ОК. Кнопками +/- выбрать
режим работы канала.
trEL – канал настроен для работы в
режиме недельного таймера.
AStr – канал настроен для работы в
режиме астрономического реле.
6.2. Выбор режима работы канала 2 - chr2
Подтвердить ОК. Кнопками +/- выбрать
режим работы канала.
trEL – канал настроен для работы в
режиме недельного таймера.
AStr – канал настроен для работы в
режиме астрономического реле.
6.3. Автоматическое изменение времени - dSt
Подтвердить ОК. Кнопками +/- выбрать
режим:
*с АВТОМАТИЧЕСКИМ ИЗМЕНЕНИЕМ
ВРЕМЕНИ – «auto»
* без АВТОМАТИЧЕСКОГО ИЗМЕНЕНИЯ
ВРЕМЕНИ – «off»
Реле времени перейдёт в меню режима
выключения автоматического изменения
времени (auto – off).
11
Действия
Результат нажатия кнопки
Индикация на дисплее
6.4. Временная корректировка системных часов – CAL
Временная корректировка – это значение секунд, на которые в недельной шкале
откалиброваны системные часы. Диапазон регулировки: +/- 99 сек. Например: если часы
спешат на 4 секунды в неделю, то необходимо установить значение параметра 4, если
отстают - минус 4.
Подтвердить ОК.
Подтвердить ОК.
Кнопками +/- установить число секунд
временной корректировки.
Рел е вр ем ен и вы свет ит тек ущ ее
значение временной корректировки.
6.5. КОНТРАСТ ИНДИКАТОРА - LCd
Подтвердить ОК.
Подтвердить ОК.
Кнопками +/- установить необходимое
значе ние к онтраста: пол ожение: - 3
(низшее), +3 (высшее).
Рел е вр ем ен и вы свет ит тек ущ ее
значение контраста индикатора.
6.6. УДАЛЕНИЕ ВСЕХ ПРОГРАММ - CLEA
Подтвердить ОК.
Для подтверждения необходимо нажать
кнопку ОК. Для возврата без удаления -
MENU.
Текст на экране будет непрерывно мигать
в ожидании подтверждения удаления.
6.7. ИНФОРМАЦИЯ О СИСТЕМЕ - inFo
Подтвердить ОК.
Подтвердить ОК.
Реле времени отобразит информацию о
версии системы
