ТРМ502
Реле-регулятор
Руководство по эксплуатации
Предупреждающие сообщения
В данном руководстве применяются следующие предупреждения:
ОПАСНОСТЬ
Ключевое слово ОПАСНОСТЬ сообщает о непосредственной угрозе опасной
ситуации, которая приведет к смерти или серьезной травме, если ее не
предотвратить.
ВНИМАНИЕ
Ключевое слово ВНИМАНИЕ сообщает о потенциально опасной ситуации,
которая может привести к небольшим травмам.
ПРЕДУПРЕЖДЕНИЕ
Ключевое слово ПРЕДУПРЕЖДЕНИЕ сообщает о потенциально опасной
ситуации, которая может привести к повреждению имущества.
ПРИМЕЧАНИЕ
Ключевое слово ПРИМЕЧАНИЕ обращает внимание на полезные советы и
рекомендации, а также информацию для эффективной и безаварийной работы
оборудования.
Ограничение ответственности
Ни при каких обстоятельствах ООО «Производственное объединение ОВЕН» и его
контрагенты не будут нести юридическую ответственность и не будут признавать за собой
какие-либо обязательства в связи с любым ущербом, возникшим в результате установки или
использования прибора с нарушением действующей нормативно-технической документации.
Введение
Настоящее Руководство по эксплуатации предназначено для ознакомления обслуживающего
персонала с устройством, принципом действия, конструкцией, технической эксплуатацией и
обслуживанием реле-регулятора ТРМ502, в дальнейшем по тексту именуемого «прибор» или
«ТРМ502»
Подключение, регулировка и техобслуживание прибора должны производиться только
квалифицированными специалистами после прочтения настоящего руководства по
эксплуатации.
1 Назначение и функции
Прибор предназначен для контроля и управления различными технологическими
производственными процессами. В комплект поставки входит входной датчик
(термоэлектрический преобразователь).
Функции прибора:
• контроль температуры в диапазоне от 0 до 400 °С с использованием термопары;
• регулирование температуры по двухпозиционному (релейному) закону.
2 Технические характеристики и условия эксплуатации
2.1 Технические характеристики
Таблица 1 – Технические характеристики
Параметр Значение
Питание
Напряжение питания (постоянного или
переменного тока)
90...245 В
Частота напряжения питания 47...63 Гц
Потребляемая мощность не более 2 ВА
Вход
Тип датчика Преобразователь термоэлектрический ТХК(L)
Диапазон контролируемых температур 0...+400 °С
Выход
Количество встроенных выходных э/м реле 1
Максимальный ток, коммутируемый
контактами реле
6 А при напряжении 220 В 50 Гц cos φ > 0,4
Точность задания уставки, не более ± 8 °С
Гистерезис двухпозиционного регулятора не более 2 °С
Характеристики корпуса
Тип корпуса щитовой
Степень защиты корпуса IP40 (со стороны передней панели)
IP00 (корпус)
Габаритные размеры 48 × 48 × 100 мм
Масса прибора, не более 0,3 кг
Таблица 2 – Технические характеристики термопары дТПL014-00.20/2, входящей в
комплект поставки
Параметр Значение
Исполнение рабочего спая относительно корпуса изолированный
Диаметр термоэлектрода 0,5 мм
Длина погружаемой части 20 мм
Длина кабельного вывода 2 м
ПРЕДУПРЕЖДЕНИЕ
Можно использовать термопреобразователь с другими характеристиками.
2.2 Условия эксплуатации
Прибор предназначен для эксплуатации при следующих условиях:
• закрытые взрывобезопасные помещения без агрессивных паров и газов;
• температура окружающего воздуха от +1 до +50 °С;
• верхний предел относительной влажности воздуха: не более 80 % при +35 °С и более низких
температурах без конденсации влаги;
• атмосферное давление от 84 до 106,7 кПа.
3 Меры безопасности
ВНИМАНИЕ
На клеммнике присутствует опасное для жизни напряжение величиной до 250 В.
Приборы, изготовленные в корпусах щитового крепления, должны устанавливаться в
щитах управления, доступных только квалифицированным специалистам. Любые
подключения к прибору и работы по его техническому обслуживанию производятся
только при отключенном питании прибора.
По способу защиты от поражения электрическим током прибор соответствует классу II по ГОСТ
12.2.007.0-75.
При эксплуатации, техническом обслуживании и поверке необходимо соблюдать требования
ГОСТ 12.3.019-80, «Правил эксплуатации электроустановок потребителей» и «Правил охраны
труда при эксплуатации электроустановок потребителей».
Не допускается попадание влаги на контакты выходного разъема и внутренние
электроэлементы прибора. Запрещено использовать прибор в агрессивных средах с
содержанием в атмосфере кислот, щелочей, масел и т. п.
4 Установка прибора
Перед проведением монтажа следует проверить состояние прибора. На корпусе не должно
быть механических повреждений. Лицевая панель, вентиляционные щели и клеммы прибора
должны быть без царапин, трещин, загрязнений.
Конструкция щита должна обеспечивать защиту от попадания внутрь прибора влаги, грязи и
посторонних предметов через вентиляционные щели корпуса. В одном щите может быть
установлено несколько приборов. Минимальное расстояние между приборами составляет 20
см (см. рисунок 2).
Для установки прибора следует:
1. Подготовить на щите управления (толщина 1– 15 мм) место для установки прибора в
соответствии с рисунком 1.
2. Вставить прибор в подготовленное место.
3. Закрепить прибор на щите зажимом с помощью крепежного хомута. Для этого нужно
продвинуть крепежный хомут вдоль корпуса прибора в сторону клемм и установить его в
таком положении, чтобы передняя панель прибора была плотно прижата к щиту.
Демонтаж прибора следует производить в обратном порядке.

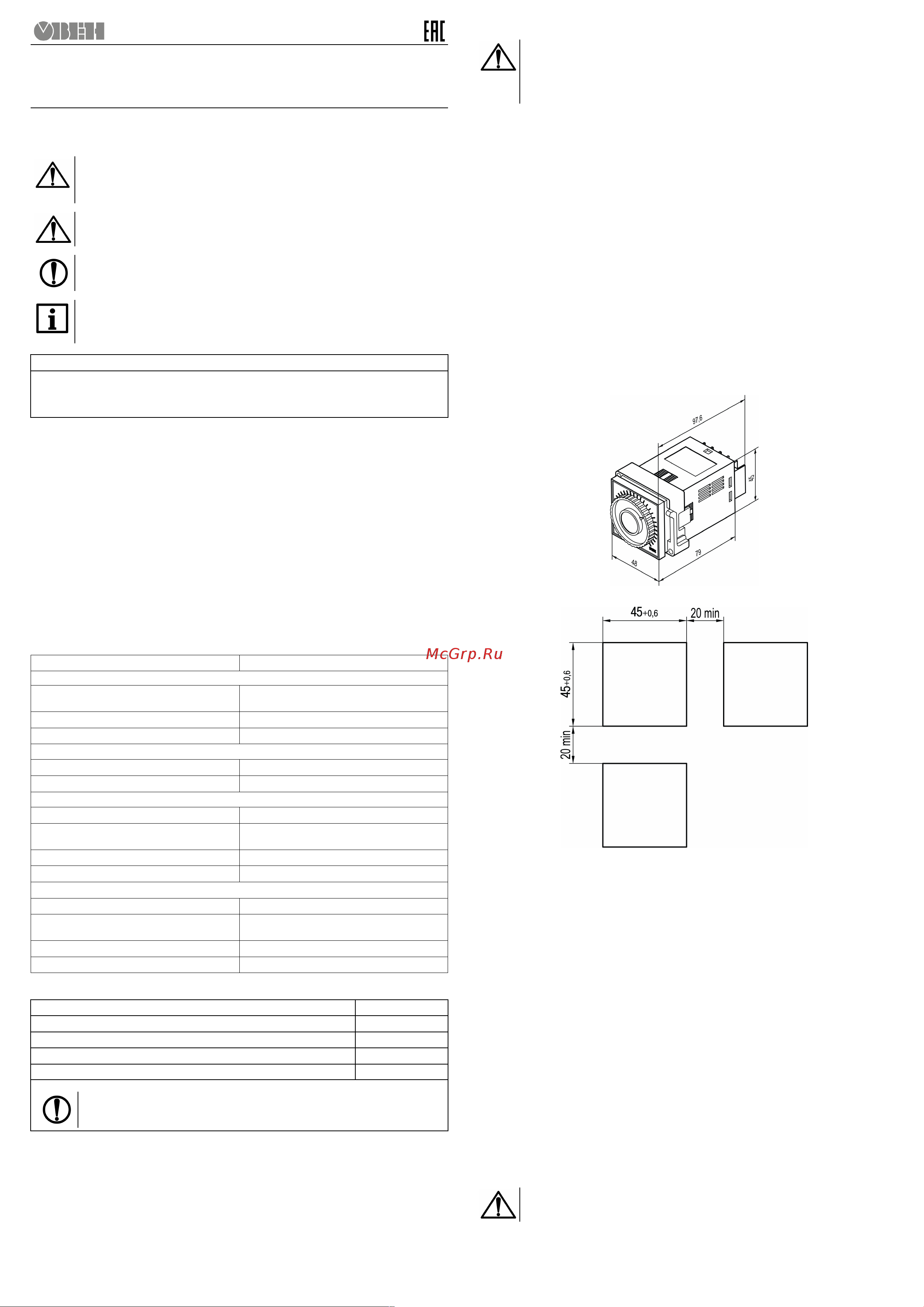

Рисунок 1 – Габаритные размеры
Рисунок 2 – Разметка отверстий в лицевой панели щита под крепление нескольких
приборов
5 Подключение
5.1 Общие сведения
Боковые стенки прибора должны оставаться открытыми для вентиляции. Отсутствие
теплообмена приведет к выходу прибора из строя.
Прибор следует подключать к питающей сети через дополнительный выключатель с
предохранителем, рассчитанным на 1 А.
При подключении сети питания рекомендуется использовать стабилизатор и
помехоподавляющий фильтр, располагая их как можно ближе к прибору.
При прокладке кабелей следует выделить линии связи, соединяющие прибор с датчиком, в
самостоятельную трассу (или несколько трасс), располагая ее (или их) отдельно от силовых
кабелей, а также от кабелей, создающих высокочастотные и импульсные помехи.
Для защиты входов прибора от влияния промышленных электромагнитных помех линии связи
следует экранировать. В качестве экранов могут быть использованы как специальные кабели с
экранирующими оплетками, так и заземленные стальные трубы подходящего диаметра. Экраны
кабелей с экранирующими оплетками следует подключить к контакту функционального
заземления (FE) в щите управления.
Прибор следует размещать как можно дальше от оборудования, генерирующего
высокочастотные излучения (индукционные печи и т.п.), а также от теле-, радиопередающего и
приемного оборудования.
5.2 Подключение
Для подключения прибора следует:
1. Подключить к прибору исполнительные механизмы и внешние устройства.
2. Подключить прибор к источнику питания.
3. Подключить линии связи «прибор– датчики» к первичным преобразователям и входам
прибора.
ВНИМАНИЕ
Запрещается использовать термопары с неизолированным рабочим спаем.
Прибор и термопару следует соединять с помощью удлинительных компенсационных проводов,
соответствующих типу используемых в термопаре, с соблюдением полярности. Допускается
использовать провода из металлов с термоэлектрическими характеристиками, которые в
диапазоне температур 0… 100 ° С аналогичны характеристикам материалов электродов
термопары.
