При нарушении указанных условий могут возникать значительные погрешности при измерении.
Для избежания влияния помех на измерительную часть прибора линию связи прибора с
датчиком рекомендуется экранировать. В качестве экрана может быть использована
заземленная стальная труба.

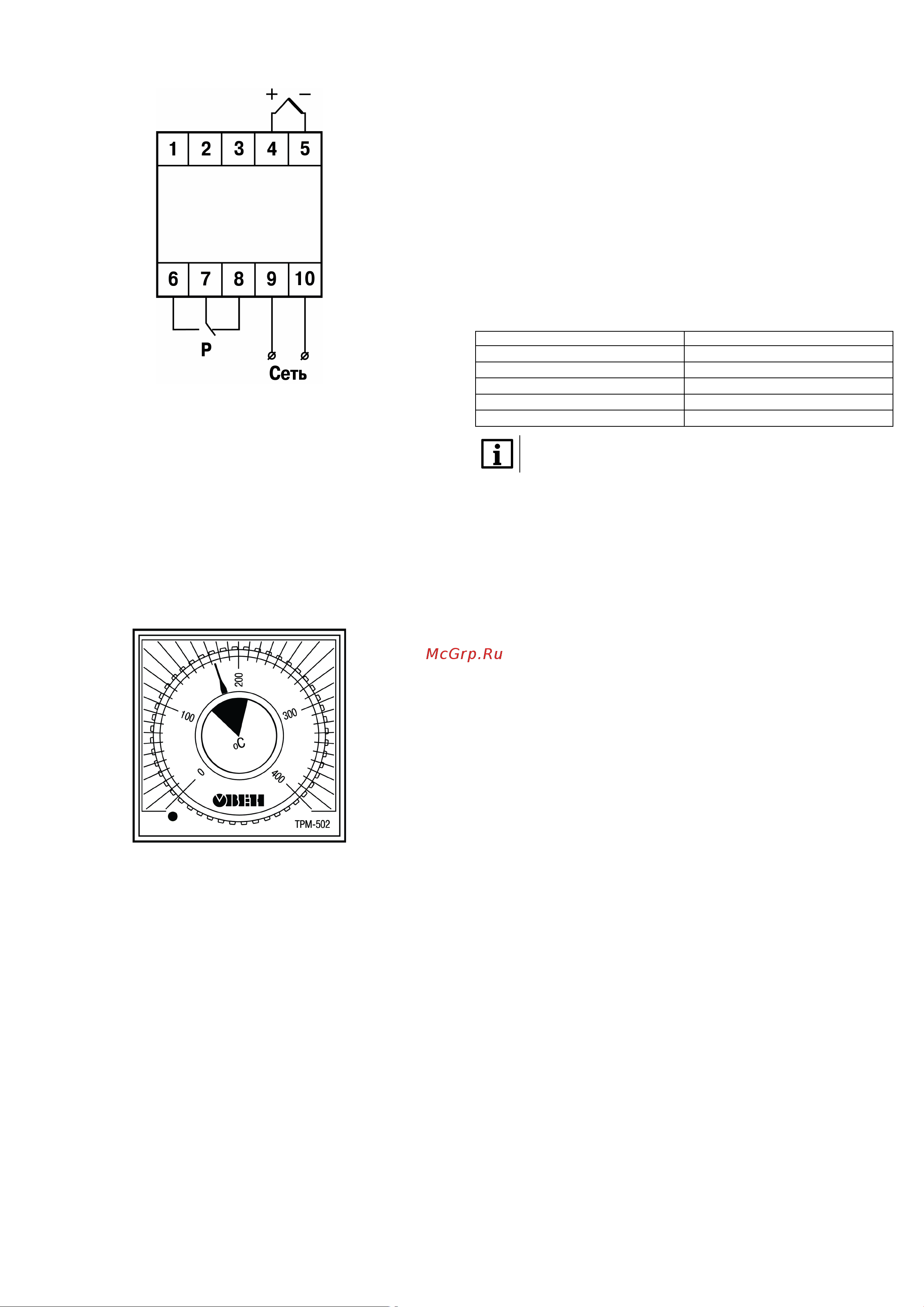

5.3 Общая схема подключения
Рисунок 3 – Общая схема подключения
6 Эксплуатация
6.1 Принцип работы
ТРМ502 производит опрос входного датчика и вычисляет по полученным данным текущее
значение измеряемой величины. Затем прибор сравнивает его со значением уставки и выдает
управляющий сигнал на выходное устройство в соответствии с логикой «прямой гистерезис» по
двухпозиционному закону регулирования.
Данный прибор можно использовать только для управления нагревателем (например, ТЭН) или
сигнализации о том, что значение текущего измерения Т меньше уставки Т
уст
.
Выходное устройство включается при Т < Т
уст
– Δ и выключается при Т > Т
уст
+ Δ, где Δ –
фиксированный гистерезис, равный 2 °С.
Для устранения случайных переключений реле, вызванных скачкообразным изменением
температуры на входе прибора, в приборе предусмотрена задержка срабатывания реле, равная
2 с.
6.2 Управление и индикация
На лицевой панели прибора расположены элементы индикации и управления (см. рисунок
ниже):
• ручка;
• двухцветный светодиод.
Рисунок 4 – Лицевая панель прибора
Светодиод, показывает состояние прибора:
• постоянное свечение зеленого цвета – питание включено;
• постоянное свечение красного цвета – выходное устройство включено;
• мигание зеленого – обрыв датчика.
6.3 Работа
После подключения всех необходимых линий связей следует выставить с помощью ручки
значение уставки регулятора и подать питание на прибор.
После подачи питания прибор проверяет правильность подключения и через 2 с переходит к
работе. Если прибор исправен, выходное устройство (ВУ) не включается и светодиод светится
зеленым цветом. Начинается опрос датчика и регулирование величины.
Визуальный контроль за работой выходного устройства осуществляется по светодиоду,
расположенному на передней панели. Красное свечение светодиода сигнализирует о переходе
ВУ в состояние «ВКЛЮЧЕНО», зеленое – в состояние «ВЫКЛЮЧЕНО».
При появлении мигающей индикации необходимо отключить питание и проверить исправность
датчика и линии связи.
7 Техническое обслуживание
7.1 Общие указания
Во время выполнения работ по техническому обслуживанию прибора следует соблюдать
требования безопасности из раздела 3.
Техническое обслуживание прибора проводится не реже одного раза в 6 месяцев и включает
следующие процедуры:
• проверка крепления прибора;
• проверка винтовых соединений;
• удаление пыли и грязи с клеммника прибора.
8 Упаковка
Упаковка прибора производится в соответствии с ГОСТ 23088-80 в потребительскую тару,
выполненную из коробочного картона по ГОСТ 7933-89.
Упаковка прибора при пересылке почтой производится по ГОСТ 9181-74.
9 Маркировка
На корпус прибора нанесены:
• наименование прибора;
• степень защиты корпуса по ГОСТ 14254;
• напряжение и частота питания;
• потребляемая мощность;
• класс защиты от поражения электрическим током по ГОСТ 12.2.007.0;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора и год выпуска.
На потребительскую тару нанесены:
• наименование прибора;
• знак соответствия требованиям ТР ТС (ЕАС);
• страна-изготовитель;
• заводской номер прибора и год выпуска.
10 Транспортирование и хранение
Прибор должен транспортироваться в закрытом транспорте любого вида. В транспортных
средствах тара должна крепиться согласно правилам, действующим на соответствующих видах
транспорта.
Условия транспортирования должны соответствовать условиям 5 по ГОСТ 15150-69 при
температуре окружающего воздуха от минус 25 до плюс 55 °С с соблюдением мер защиты от
ударов и вибраций.
Прибор следует перевозить в транспортной таре поштучно или в контейнерах.
Условия хранения в таре на складе изготовителя и потребителя должны соответствовать
условиям 1 по ГОСТ 15150-69. В воздухе не должны присутствовать агрессивные примеси.
Прибор следует хранить на стеллажах.
11 Комплектность
Наименование Количество
Прибор 1 шт.
Паспорт и Гарантийный талон 1 экз.
Руководство по эксплуатации 1 экз.
Комплект крепежных элементов 1 к-т.
Преобразователь термоэлектрический ТХК(L) 1 шт.
ПРИМЕЧАНИЕ
Изготовитель оставляет за собой право внесения дополнений в комплектность
прибора.
12 Гарантийные обязательства
Изготовитель гарантирует соответствие прибора требованиям ТУ при соблюдении условий
эксплуатации, транспортирования, хранения и монтажа.
Гарантийный срок эксплуатации – 24 месяца со дня продажи.
В случае выхода прибора из строя в течение гарантийного срока при соблюдении условий
эксплуатации, транспортирования, хранения и монтажа предприятие-изготовитель обязуется
осуществить его бесплатный ремонт или замену.
Порядок передачи прибора в ремонт содержится в паспорте и в гарантийном талоне.
Россия, 111024, Москва, 2-я ул. Энтузиастов, д. 5, корп. 5
тел.: +7 (495) 641-11-56, факс: +7 (495) 728-41-45
тех.поддержка 24/7: 8-800-775-63-83, support@owen.ru
отдел продаж: sales@owen.ru
www.owen.ru
рег.: 1-RU-19648-1.3
