105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Реле-индикатор углекислого газа РИУ-01М

(С) 2021.0701 =115

индицирует наличие питающего напряжения, оранжевый – срабатывание реле 1 (1 канал), красный светодиод

индицирует срабатывание реле 2 (2-й канал).

При включении реле, запускается таймер на 30с для инициализации датчика. По завершении отсчета на инди-

каторе будет высвечиваться значение «0000» и, затем, недостоверные показания (например, «5000» , «0500»

или менее) в течение нескольких десятков секунд. Датчик входит в нормальный режим работы в течение 3…5

минут после включения. В дальнейшем, устройство работает корректно. В период до 3 минут исполнительные

реле не срабатывают.

В основе процесса измерения в используемом в реле сенсоре MH-Z19С лежит принцип оптического измерения

содержания определенного газа с использованием недисперсионной инфракрасной технологии (NDIR).

Измерение производится в миллионных долях - единицах измерения концентрации и других относительных ве-

личин, аналогичных по смыслу проценту или промилле. Обозначается сокращением «ppm» (от англ. «parts per

million», читается пи-пи-эм, «частей на миллион»).

1 ppm = 0,001 ‰ = 0,0001 % = 0,000001 = 10

-6

Например, если указано, что массовая доля вещества в смеси составляет 15 ppm, это означает, что на каждый

килограмм смеси приходится 15 мг этого вещества (или 15 грамм на 1 тонну).

Если же речь идёт об объёмных концентрациях (объёмных долях, долях по объёму), то 1 ppm — это кубический

сантиметр (он же миллилитр) на кубический метр (см

/м

). Так, концентрация углекислого газа (CO

) в атмосфере

Земли составляет около 380 ppm, и это означает, что в каждом кубометре воздуха 380 мл (около 2 стаканов)

занимает углекислый газ.

Часто мг вещества приведённый к 1 м

газа при нормальных условиях тоже называют ppm. Это верно лишь от-

части, так как масса 1 м

воздуха практически равна 1 кг. Но это совсем неверно, если данное определение рас-

ширяют на кубометр произвольного газа. Также неверно считать ppm равным мг на литр, что отчасти верно для

водных растворов, но даёт большую погрешность при переходе к углеводородам, плотность которых составляет

0,5-1 кг/л.

Влияние содержания углекислого газа на человека:

Содержание СО2, ppm Влияние на человека

<400 Чистый, свежий воздух

400-600 Нормальный, свежий воздух

600-800 Возможны жалобы на качество воздуха

800-1000 Частые жалобы на качество воздуха

>1000 Дискомфорт, духота, низкая работоспособность

>2000 Вредно для здоровья, работать практически невозможно

>5000 Необходимо срочно выйти на свежий воздух

Учитывая большое отрицательное влияние высокой концентрации углекислого газа на состояние человека, в

данном устройстве может быть реализована двухступенчатая система работы реле. Первое исполнительное

реле включится при превышении установленного нижнего уровня. Он выбирается по индивидуальным критери-

ям. Например, значение в 1000ppm, будет соответствовать плохому качеству воздуха. Второе исполнительное

реле включается при превышении установленного верхнего уровня. Например, 2000ppm – уровень, опасный для

здоровья.

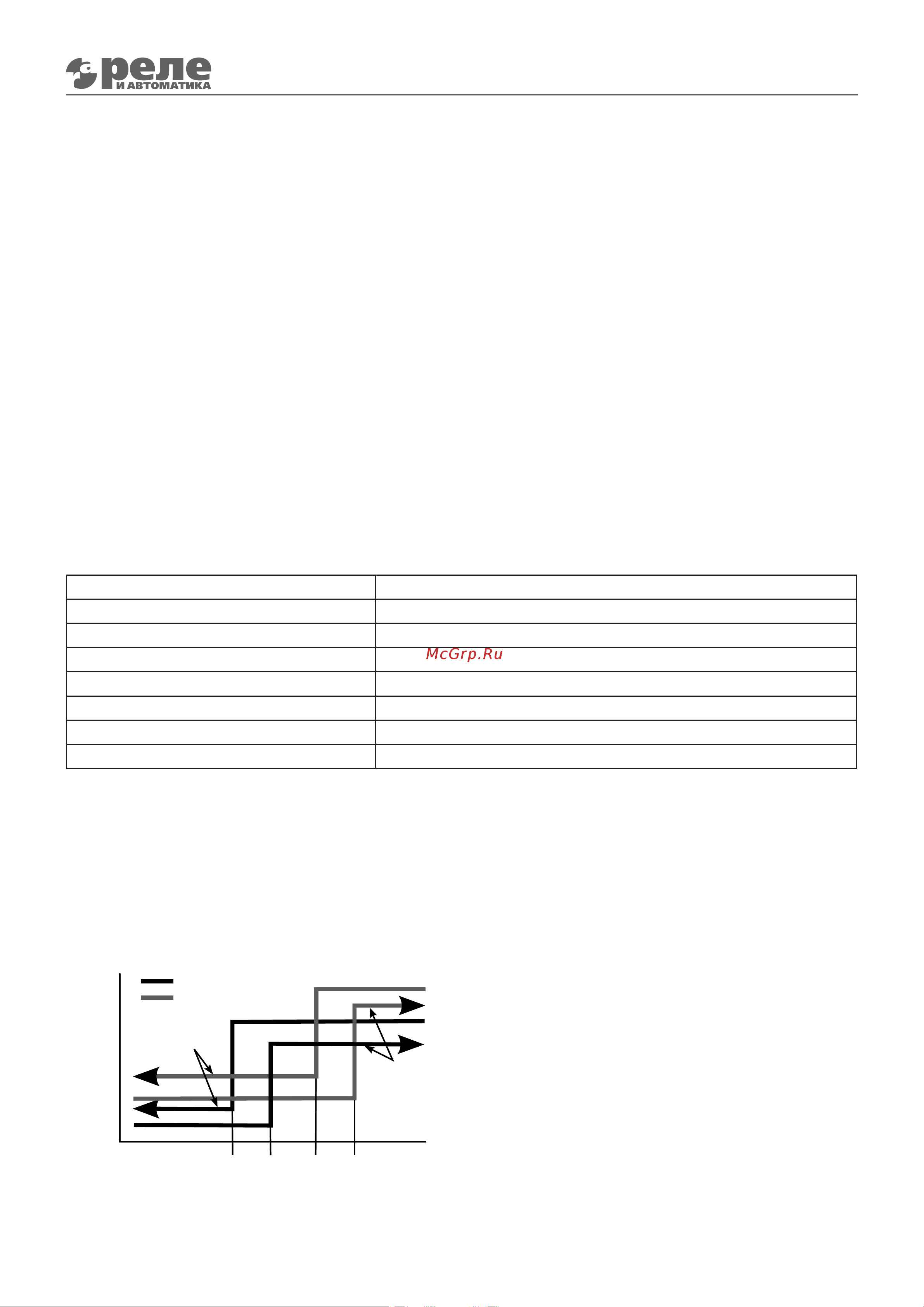

РАБОТА В РЕЖИМЕ «ВЕНТИЛЯЦИЯ»

Если концентрация углекислого газа в воздухе ниже

величины Р11, оба реле выключены. При достиже-

нии величины Р11 включается реле 1-го канала. Если

концентрация СО

продолжает расти, при достиже-

нии величины Р21 включается реле 2-го канала. При

дальнейшем росте концентрации СО

оба реле будут

находиться во включенном состоянии.

При снижении концентрации углекислого газа ниже

величины Р20 выключится реле 2-го канала. При

дальнейшем снижении концентрации СО

ниже вели-

чины Р10 выключится реле 1-го канала.

n, ppm

P10

Ðåëå 2 óðîâíÿ

Ðåëå 1 óðîâíÿ

P11 P20

P21

Óâåëè÷åíèå

êîíöåíòðàöèè

Ñíèæåíèå

êîíöåíòðàöèè

Âêë.

ðåëå

Âûêë.

ðåëå

В режиме «Вентиляция» поддерживается уровень СО

не выше установленной величины.
