105187, Москва, Измайловское шоссе, 73-Б

(495) 921-2262, (499)166-5848, (499)166-5868

e-mail: info@rele.ru internet: http://www.rele.ru

Телефон технической поддержки: +7 (499) 166-58-71

Реле-индикатор углекислого газа РИУ-01М

(С) 2021.0701 =115

ПРОГРАММИРОВАНИЕ РИУ-01М

Реле-индикатор РИУ-01М можно запрограммировать на срабатывание исполнительных реле по двум независи-

мым каналам. При нажатии кнопки «М» - меню - в течение 1с устройство перейдет в режим программирования.

На индикаторе высветится «Р-11» на 1,5с и затем уровень СО

в ppm, при котором сработает реле первого ка-

нала. Он может быть установлен в диапазоне 400…5000 ppm с шагом 50ppm. Кнопками «+» и «-» установите

требуемое значение. Нажатием на кнопку «М» подтверждаете введенное значение. На индикаторе высветится

«Р-10» на 1,5с и уровень СО

, при котором реле 1-го канала выключится. Значение Р-10 может быть установле-

на также в диапазоне 400…5000 ppm с ограничением в разнице с Р-11, которая должна быть не менее 50ppm.

Введите нужное значение и подтвердите кнопкой «М».

Важно! Если значение Р-11 больше Р-10, первый канал Вы настроили на срабатывание реле при превы-

шении уровня СО

, заданного значением Р-11, и отключением реле при снижении уровня СО

до значе-

ния, заданного Р-10. Реле будет работать в режиме «Вентиляция».

Если значение Р-11 меньше Р-10, первый канал Вы настроили на срабатывание реле при снижении уров-

ня СО

, заданного значением Р-11, и отключением реле при повышении уровня СО

до значения, задан-

ного Р-10. Реле будет работать в режиме «Теплица».

Аналогично вводятся значения «Р-21» и «Р-20» для реле второго канала.

После введения значения Р-20, на индикаторе высветится «Р1-1» - режим работы каналов исполнительных реле,

которые могут быть такими:

Р1-1 – нормальный режим работы, реле отрабатывает введенные установки по обоим каналам.

Р1-0 - устройство не включает оба исполнительных реле, но ведет индикацию концентрации СО

Р1-2 – устройство не включает исполнительное реле 1 канала, 2 канал работает в нормальном режиме.

Р1-3 – устройство не включает исполнительное реле 2 канала, 1 канал работает в нормальном режиме.

Р1-4 – устройство принудительно включает исполнительное реле 1 канала, 2 канал работает в нормальном ре-

жиме.

Р1-5 - устройство принудительно включает исполнительное реле 2 канала, 1 канал работает в нормальном ре-

жиме.

Р1-6 - устройство принудительно включает исполнительное реле обоих каналов и ведет индикацию концентра-

ции СО

Выберите нужный режим работы каналов реле кнопками «+» и «-» и подтвердите кнопкой «М».

После введения значения Р1, на индикаторе появится «Р2-1», параметр работы реле с возможностью запро-

граммировать датчик на отключение или включение автокалибровки.

Отключать автокалибровку датчика нужно, если реле работает в режиме поддержания высокого уровня СО

например, в теплицах.

Р2-1 – нормальный режим работы с включенной автокалибровкой датчика.

Р2-0 – нормальный режим работы с выключенной автокалибровкой датчика.

Кнопкой «+» и «-» можно изменить значение Р2.

После нажатия кнопки «М» высветится «Р3-0». Установка значения Р3 в «1» приведет к запуску программы при-

нудительной калибровки датчика. Для правильной калибровки необходимо поместить датчик в место с очень

чистым воздухом (<400ppm). Установить Р3-1кнопкой «+», нажать кнопку «М». Запустится таймер на 30минут

(будет отображаться время до окончания калибровки в секундах, отсчет начинается от 1800 секунд) для вхожде-

ния датчика в режим принудительной калибровки). По истечении этого времени, датчик будет откалиброван до

значения 400 ppm. Процесс калибровки может быть прерван нажатием кнопки «М». Р3 будет установлен в «0»

после калибровки либо её отмены.

Режим программирования должен быть закончен полностью – восемь нажатий кнопки «М». После ввода всех

значений реле запомнит введенные параметры и перейдет в рабочий режим. Если в течение 30с в режиме

программирования не будет нажата ни одна кнопка, реле само выйдет из режима программирования и будет

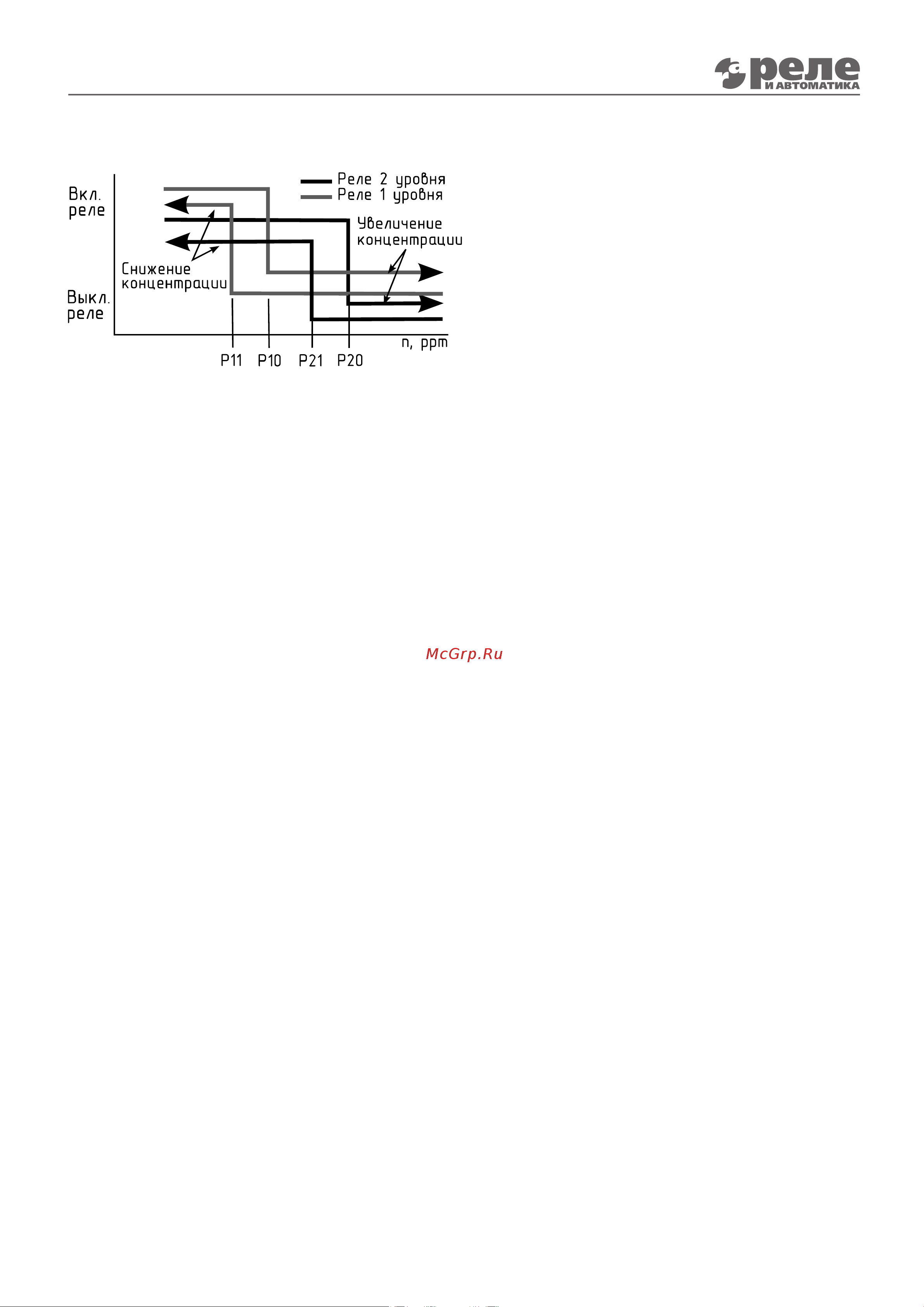

РАБОТА В РЕЖИМЕ «ТЕПЛИЦА»

В режиме «Теплица» поддерживается уровень СО

не ниже установленной величины.

Если концентрация углекислого газа в воздухе ниже

величины Р11 и Р21, оба реле включатся. Если кон-

центрация СО

будет расти, при достижении величи-

ны Р10 отключится реле 1 канала и при достижении

величины Р20 отключится реле 2 канала. При сни-

жении концентрации углекислого газа ниже вели-

чины Р11 включится реле 1 канала, а при снижении

концентрации углекислого газа ниже величины Р21

включится реле 2-го канала.
