Реле блокировки R4 – Реле блокировки R4

Инструкция по установке – 10

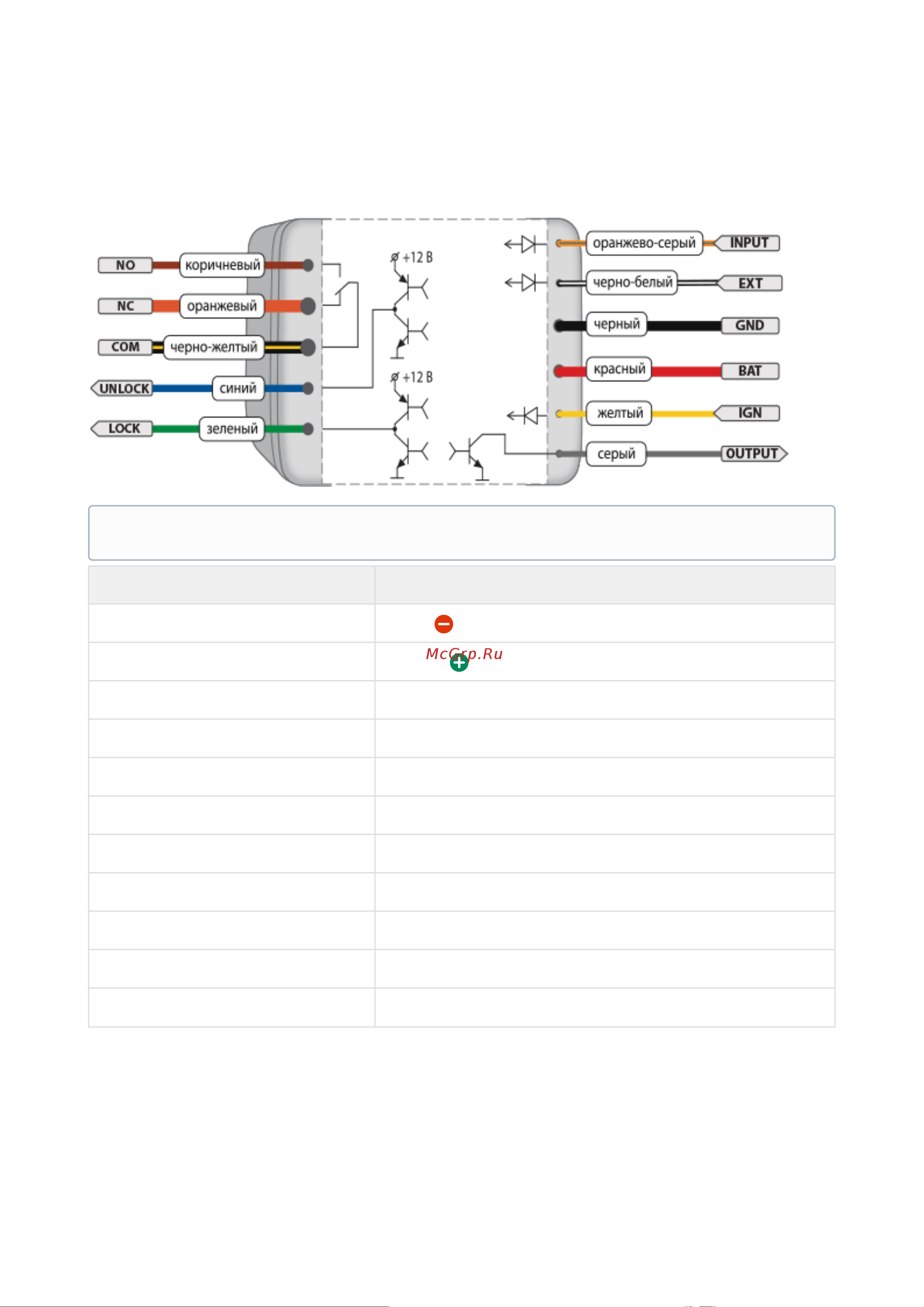

3.11 Описание внешних выводов

Маркировка Расшифровка

GND Масса

BAT Питание

IGN Зажигание

NO Нормально разомкнутый контакт реле

NC Нормально замкнутый контакт реле

COM Общий контакт реле

UNLOCK Открытие замка капота

LOCK Закрытие замка капота

INPUT Вход управления (однопроводный интерфейс)

OUTPUT Выход для подключения внешнего реле блокировки

EXT Вход концевого выключателя капота

Провод IGN— вход подключения к зажиганию автомобиля. На проводе IGN должен быть потенциал +12

В во время включения зажигания и работы двигателя.

Провода NO, NC, COM подключаются к блокируемой цепи. Для осуществления блокировок можно

использовать как нормально замкнутые (COM и NC), так и нормально разомкнутые (COM и NO) контакты.

Устройство выпускается с текстовой или цветной маркировкой проводов.
