Реле блокировки R4 – Реле блокировки R4

Инструкция по установке – 11

При монтаже этой цепи необходимо следить за длиной и сечением проводов, используемых при

коммутации, поскольку коммутируемый ток может быть значительным. Если ток в блокируемой цепи

превышает 10 А, необходимо использовать дополнительное внешнее реле.

Провода UNLOCK, LOCK— силовые выходы управления электроприводом замка капота. Выходы

построены по силовой схеме (максимальный выходной ток 12 А), поэтому для управления замками не

требуются дополнительные силовые модули. При отпирании замка капота на проводе UNLOCK

появляется импульс +12 В на 0,8 с. При запирании замка капота на проводе LOCK появлется импульс +12

В на 0,8 с.

Провод EXT— вход концевого выключателя капота. Подключается непосредственно к концевому

выключателю капота автомобиля. Данное подключение необходимо для исключения запирания замка

при открытом капоте.

Провод INPUT— вход управления (однопроводный интерфейс). Подключается к выходу

дополнительного канала охранного комплекса StarLine. Для выбора дополнительного канала

запрограммируйте необходимую функцию на вариант 3 согласнотаблице программирования охранных

и сервисных функций охранного комплекса.

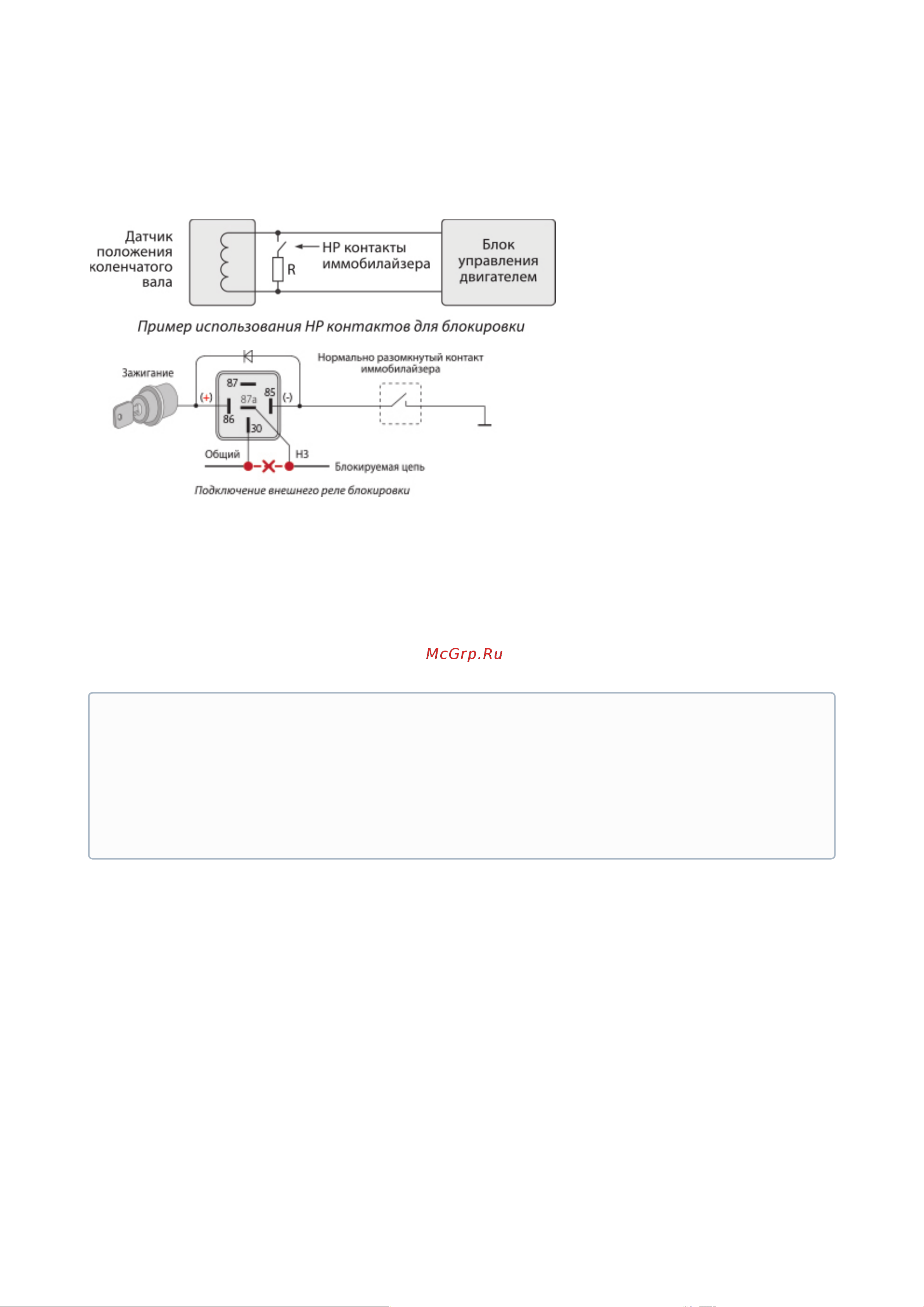

Провод OUTPUT– выход для подключения внешнего реле блокировки. При включении зажигании в

режиме «В охране» на этом выходе появляется масса (корпус). Выход реализован по схеме открытого

коллектора, максимально допустимый ток нагрузки 300 мА.

Обязательно подключите концевой выключатель капота к охранному комплексу StarLine. Если

при постановке на охрану капот будет открыт (сопровождается четырьмя сигналами сирены и

световыми сигналами), то в течение 1-й минуты закройте капот, чтобы кодовое реле закрыло

замок капота.

Если Вы закроете капот позднее 1-й минуты, то кодовое реле не закроет замок капота. В этом

случае выключите охрану, закройте капот и снова поставьте на охрану, чтобы кодовое реле

закрыло замок капота.
