3. ПОРЯДОК МОНТАЖА
Изделие устанавливается на стандартную DIN-рейку шириной
35 мм.
Произвести подключение реле в соответствии со схемой, приведен-
ной на рис. 4 или 5.
Если ток нагрузки более 16А, тогда использовать контакторы на со-
ответствующий ток.
Включить питание и проверить работу реле.
Напряжение на выходе должно быть неизменным.
4. СХЕМА ПОДКЛЮЧЕНИЯ

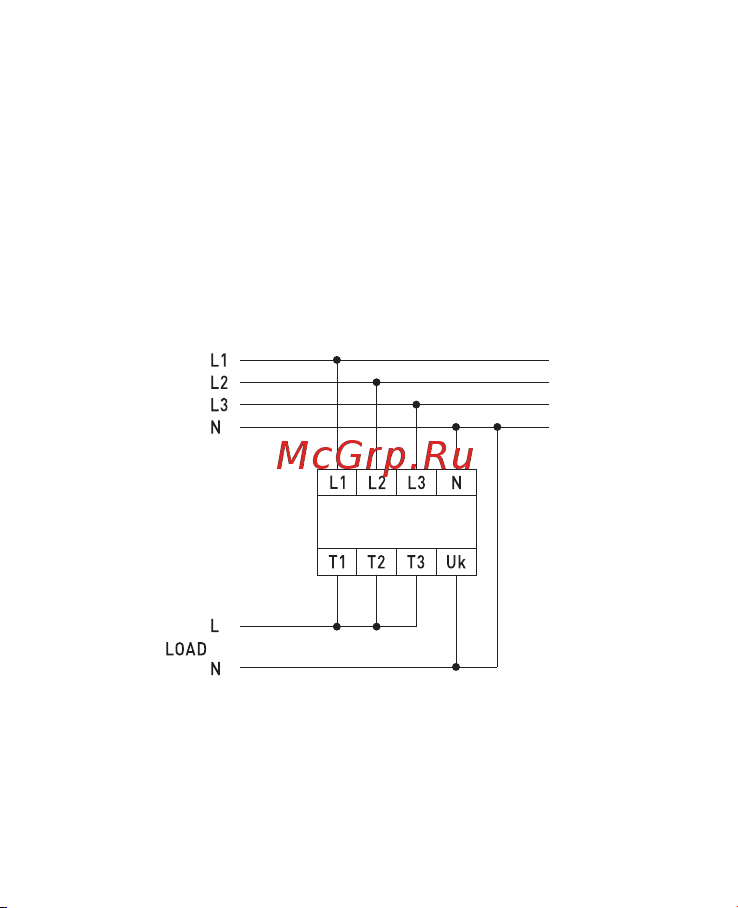

Рис. 4 Схема подключения (ток нагрузки менее 16А)
