Реле ТТР1-МБ10008-Л3Д
ЭТИКЕТКА
1 Основные сведения об изделии
Реле твердотельное переменного тока одноканальное в инновационном конструктиве 1 ТТР1-МБ10008-Л3Д (далее – реле) предназначено
для использования в качестве ключа с «нормально разомкнутыми контактами» с контролем перехода фазы через «ноль». Применяется в
устройствах автоматики в качестве мощного интерфейса для коммутации силовых цепей переменного тока очень малым сигналом управле-
ния.
Основные электрические параметры (при Токр =25 ºС)
Наименование параметра,
единица измерения
Значение параметра
Режимы измерения
не менее
не более
Ток утечки на выходе в выключенном состоянии
(пиковое значение), мА
±1,0
Uвх = 0,8 В; Uком = ± 400 В; Uпит = 24 В
Выходное остаточное напряжение (пиковое значение), В
1,5
Uвх = 3 В; Iком = ~ 100 А; Uпит = 24 В
Входной ток, мА
0,5
Uвх = 3 В
1,0
Uвх = 32 В
Ток потребления, мА
7
28
Uвх = 5 В; Uпит = 30 В
Напряжение запрета включения, В
20
Uвх = 5 В; Uпит = 24 В
Напряжение изоляции постоянного тока (вх-вых,
(вх+вых)-рад), В
3750
t = 1 мин; Iут.из ≤10 мкА
Рекомендуемые режимы эксплуатации
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не менее
не более
Коммутируемое напряжение, среднеквадратичное значение, В
Uком
~ 50
~ 240
Коммутируемый ток, среднеквадратичное значение, А
Iком
~ 0,3
~ 80
Входное напряжение во включенном состоянии, В
Uвх.вкл
5
25
Входное напряжение в выключенном состоянии, В
Uвх.выкл
0
0,6
Напряжение питания (постоянного и переменного тока), В
Uпит
21,6
26,4
Рабочий диапазон температур, °С
Tокр
-40
+85
Предельно-допустимые режимы эксплуатации
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не менее
не более
Максимальное пиковое напряжение на выходе в выключенном состоянии, В
Uпик
± 400
Коммутируемый ток, среднеквадратичное значение, А
Iком
~ 0,2
~ 100
Коммутируемое напряжение, среднеквадратичное значение, В
Uком
~ 12
~ 280
Напряжение питания (постоянного и переменного тока), В
Uпит
20
30
Входное напряжение во включенном состоянии, В
Uвх.вкл
3
32
Входное напряжение в выключенном состоянии, В
Uвх.выкл
-3,5
0,8
Температура перехода, °С
Tп
-40
+125
Справочные параметры
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не менее
не более
Тепловое сопротивление переход-радиатор, °С / Вт
Rт п-р
0,25
Ударный ток*, А
Iуд
1000
Критическая скорость нарастания выходного напряжения, В/мкс
(du
зс
/dt)
кр
500
Критическая скорость нарастания выходного тока, А/мкс
(di
ос
/dt)
кр
20
* tимп = 10 мс, одиночный импульс

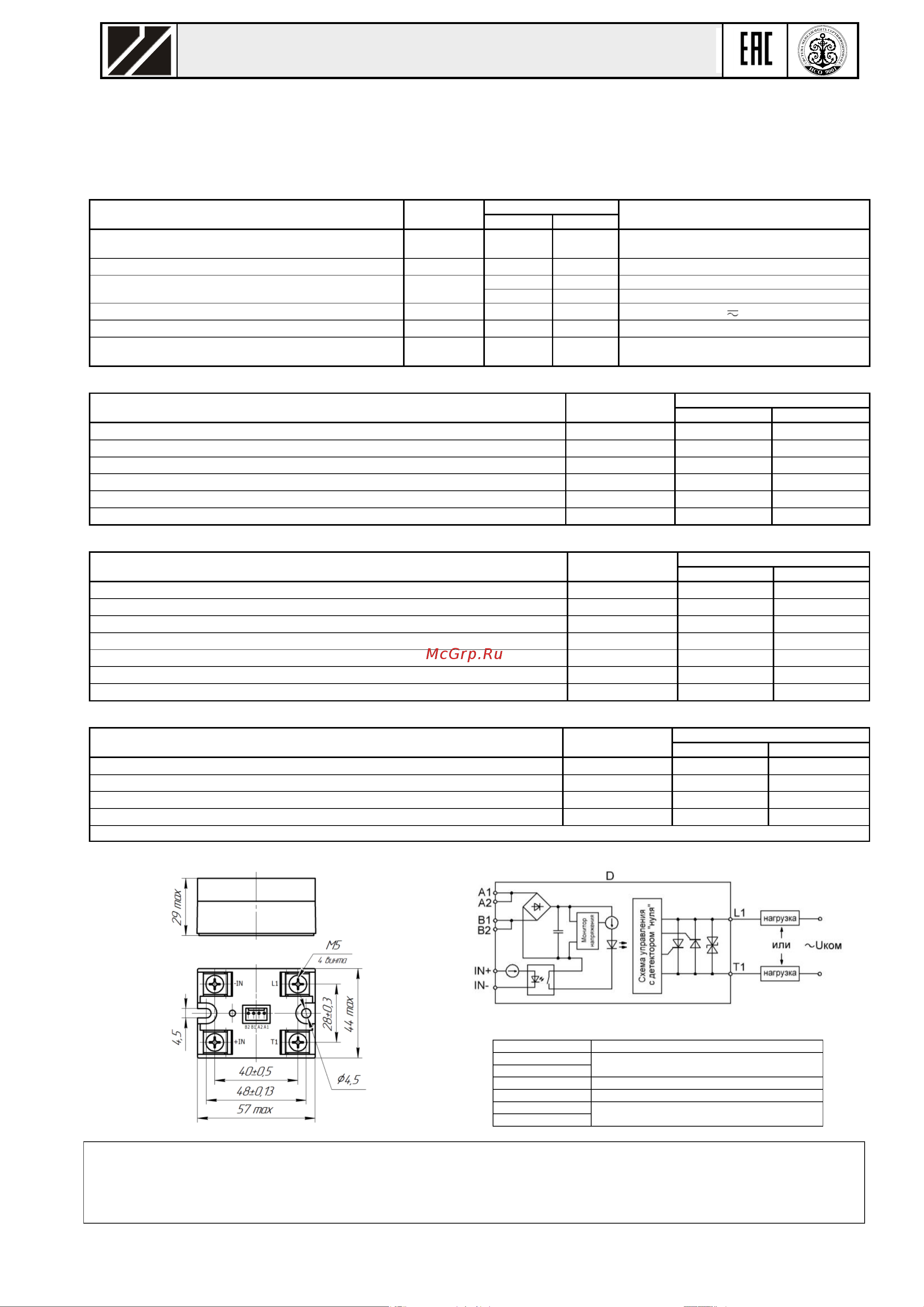

ГАБАРИТНЫЙ ЧЕРТЕЖ И РЕКОМЕНДУЕМАЯ СХЕМА ВКЛЮЧЕНИЯ
D – реле
Функциональное назначение выводов реле
№ вывода
Функциональное назначение
А1, А2
Выводы питания
В1, В2
IN+
Положительный вывод управления
IN-
Отрицательный вывод управления
L1
Выводы коммутируемой цепи
T1
Внимание! ПОДКЛЮЧЕНИЕ СИЛОВЫХ ПРОВОДОВ ДОЛЖНО ПРОИЗВОДИТЬСЯ ЧЕРЕЗ СОЕДИНИТЕЛИ, ИМЕЮЩИЕ АНТИКОРРОЗИОННОЕ ПОКРЫТИЕ, ОЧИЩЕННЫЕ
ОТ ПОСТОРОННИХ НАСЛОЕНИЙ. КРУТЯЩИЙ МОМЕНТ (2,0±0,15) Н∙м – ДЛЯ М5; (1,2±0,12) Н∙м – ДЛЯ М4. ДИАМЕТР СИЛОВЫХ ПРОВОДОВ ДОЛЖЕН СООТВЕТСТВОВАТЬ
РАБОЧЕМУ ТОКУ, ОБЕСПЕЧИВАЯ ОТСУТСТВИЕ ПЕРЕГРЕВА ПРОВОДОВ. ПЕРЕД УСТАНОВКОЙ РЕЛЕ В ЭКСПЛУАТАЦИЮ, НЕОБХОДИМО ПРОИЗВЕСТИ ТЕПЛОВОЙ РАСЧЕТ
РАБОТЫ РЕЛЕ ДЛЯ ВЫБОРА ТЕПЛООТВОДА. МЕТОДИКА РАСЧЕТА ТЕПЛОВЫХ РЕЖИМОВ РЕЛЕ РАЗМЕЩЕНА НА САЙТЕ: http: // www.proton–impuls.ru. КРЕПЛЕНИЕ РЕЛЕ
НЕОБХОДИМО ПРОИЗВОДИТЬ ТОЛЬКО НА МОНТАЖНЫЕ ПЛОСКОСТИ СТАНДАРТНЫХ ОХЛАДИТЕЛЕЙ С ПРИМЕНЕНИЕМ ПАСТЫ КПТ8.
ИЗДЕЛИЯ ПРОИЗВОДСТВА ЗАО «ПРОТОН-ИМПУЛЬС» НЕ РАЗРЕШЕНЫ ДЛЯ ПРИМЕНЕНИЯ В ПРИБОРАХ И СИСТЕМАХ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ БЕЗ
ПИСЬМЕННОГО СОГЛАСОВАНИЯ С ЗАО «ПРОТОН-ИМПУЛЬС» РЕЖИМОВ И УСЛОВИЙ ЭКСПЛУАТАЦИИ.
