Реле ТТР1-МТ02508-Л1Д
ЭТИКЕТКА
1 Основные сведения об изделии
Реле твердотельное переменного тока одноканальное в инновационном конструктиве 1 ТТР1-МТ02508-Л1Д (далее – реле) предназначено
для использования в качестве ключа с «нормально разомкнутыми контактами» с контролем перехода фазы через «ноль». Применяется в
устройствах автоматики в качестве мощного интерфейса для коммутации резистивных нагрузок.
Основные электрические параметры (при Токр =25 ºС)
Наименование параметра,
единица измерения
Значение параметра
Режимы измерения
не менее
не более
Ток утечки на выходе в выключенном состоянии
(пиковое значение), мА
±1,0
Uвх = 0,8 В; Uком = ± 400 В
Выходное остаточное напряжение (пиковое значение), В
1,5
Iвх = 10 мА; Iком = ~ 25 А
Входное напряжение, В
1,1
Iвх = 10 мА
1,6
Iвх = 25 мА
Напряжение запрета включения, В
20
Iвх = 10 мА
Напряжение изоляции постоянного тока (вх-вых,
(вх+вых)-рад), В
3750
t = 1 мин; Iут.из ≤10 мкА
Рекомендуемые режимы эксплуатации
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не менее
не более
Коммутируемое напряжение, среднеквадратичное значение, В
Uком
~ 50
~ 240
Коммутируемый ток, среднеквадратичное значение, А
Iком
~ 0,3
~ 20
Входной ток во включенном состоянии, мА
Iвх.вкл
15
20
Входное напряжение в выключенном состоянии, В
Uвх.выкл
0
0,6
Рабочий диапазон температур, °С
Tокр
-40
+85
Предельно-допустимые режимы эксплуатации
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не менее
не более
Максимальное пиковое напряжение на выходе в выключенном состоянии, В
Uпик
± 400
Коммутируемый ток, среднеквадратичное значение, А
Iком
~ 0,2
~ 25
Коммутируемое напряжение, среднеквадратичное значение, В
Uком
~ 12
~ 280
Входной ток во включенном состоянии, мА
Iвх.вкл
10
25
Входное напряжение в выключенном состоянии, В
Uвх.выкл
-3,5
0,8
Температура перехода, °С
Tп
-40
+125
Справочные параметры
Наименование параметра,
единица измерения
Буквенное
обозначение
Значение параметра
не менее
не более
Тепловое сопротивление переход-радиатор, °С / Вт
Rт п-р
1,8
Ударный ток*, А
Iуд
180
Критическая скорость нарастания выходного напряжения, В/мкс
(du
зс
/dt)
кр
500
Критическая скорость нарастания выходного тока, А/мкс
(di
ос
/dt)
кр
20
* tимп = 10 мс, одиночный импульс

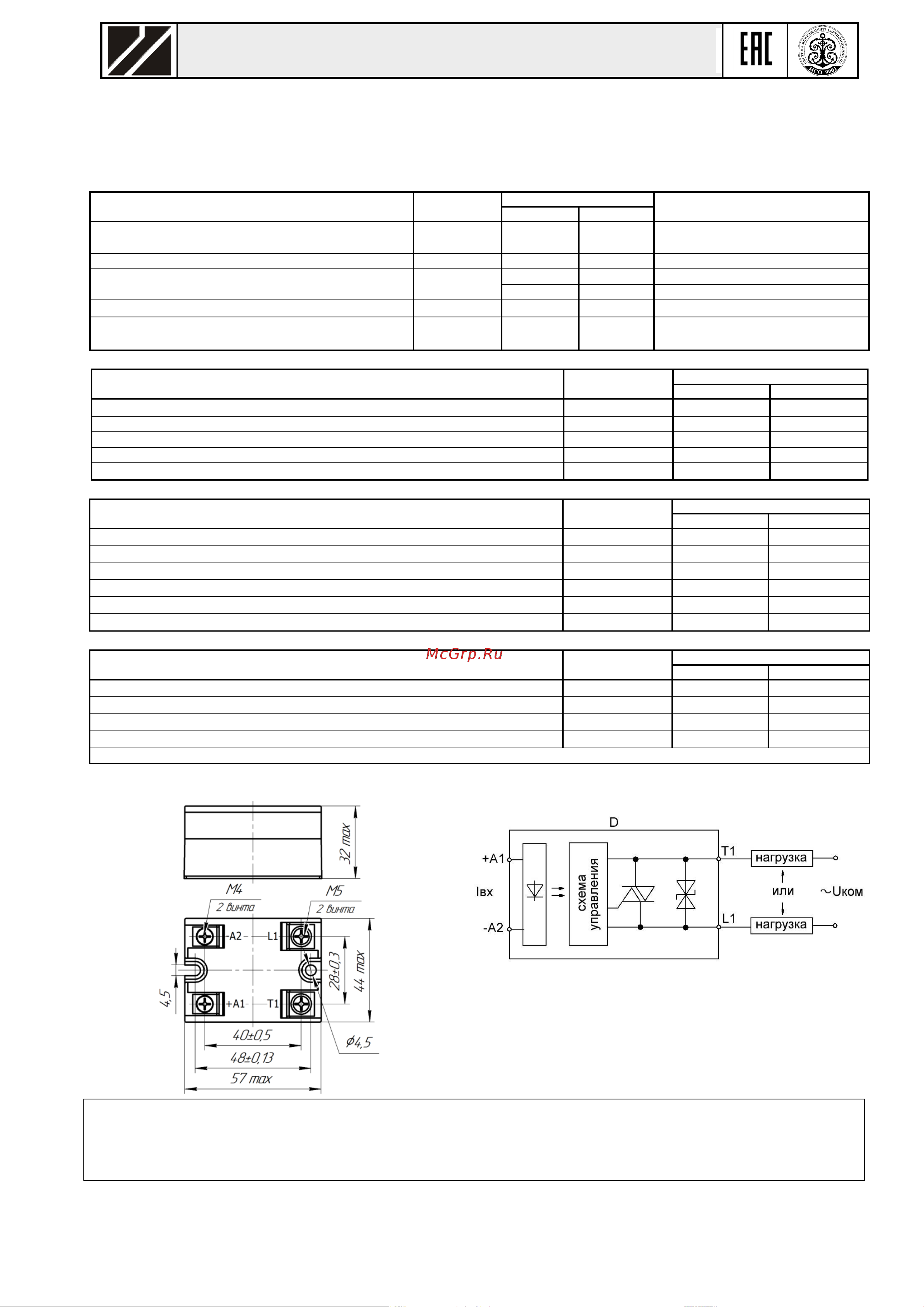

ГАБАРИТНЫЙ ЧЕРТЕЖ И РЕКОМЕНДУЕМАЯ СХЕМА ВКЛЮЧЕНИЯ
D – реле
Внимание! ПОДКЛЮЧЕНИЕ СИЛОВЫХ ПРОВОДОВ ДОЛЖНО ПРОИЗВОДИТЬСЯ ЧЕРЕЗ СОЕДИНИТЕЛИ, ИМЕЮЩИЕ АНТИКОРРОЗИОННОЕ ПОКРЫТИЕ, ОЧИЩЕННЫЕ
ОТ ПОСТОРОННИХ НАСЛОЕНИЙ. КРУТЯЩИЙ МОМЕНТ (2,0±0,15) Н∙м – ДЛЯ М5; (1,2±0,12) Н∙м – ДЛЯ М4. ДИАМЕТР СИЛОВЫХ ПРОВОДОВ ДОЛЖЕН СООТВЕТСТВОВАТЬ
РАБОЧЕМУ ТОКУ, ОБЕСПЕЧИВАЯ ОТСУТСТВИЕ ПЕРЕГРЕВА ПРОВОДОВ. ПЕРЕД УСТАНОВКОЙ РЕЛЕ В ЭКСПЛУАТАЦИЮ, НЕОБХОДИМО ПРОИЗВЕСТИ ТЕПЛОВОЙ РАСЧЕТ
РАБОТЫ РЕЛЕ ДЛЯ ВЫБОРА ТЕПЛООТВОДА. МЕТОДИКА РАСЧЕТА ТЕПЛОВЫХ РЕЖИМОВ РЕЛЕ РАЗМЕЩЕНА НА САЙТЕ: http: // www.proton–impuls.ru. КРЕПЛЕНИЕ РЕЛЕ
НЕОБХОДИМО ПРОИЗВОДИТЬ ТОЛЬКО НА МОНТАЖНЫЕ ПЛОСКОСТИ СТАНДАРТНЫХ ОХЛАДИТЕЛЕЙ С ПРИМЕНЕНИЕМ ПАСТЫ КПТ8.
ИЗДЕЛИЯ ПРОИЗВОДСТВА ЗАО «ПРОТОН-ИМПУЛЬС» НЕ РАЗРЕШЕНЫ ДЛЯ ПРИМЕНЕНИЯ В ПРИБОРАХ И СИСТЕМАХ СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ БЕЗ
ПИСЬМЕННОГО СОГЛАСОВАНИЯ С ЗАО «ПРОТОН-ИМПУЛЬС» РЕЖИМОВ И УСЛОВИЙ ЭКСПЛУАТАЦИИ.
Реле соответствует требованиям технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011).
Информация по Сертификату соответствия предоставляется по отдельному запросу.
