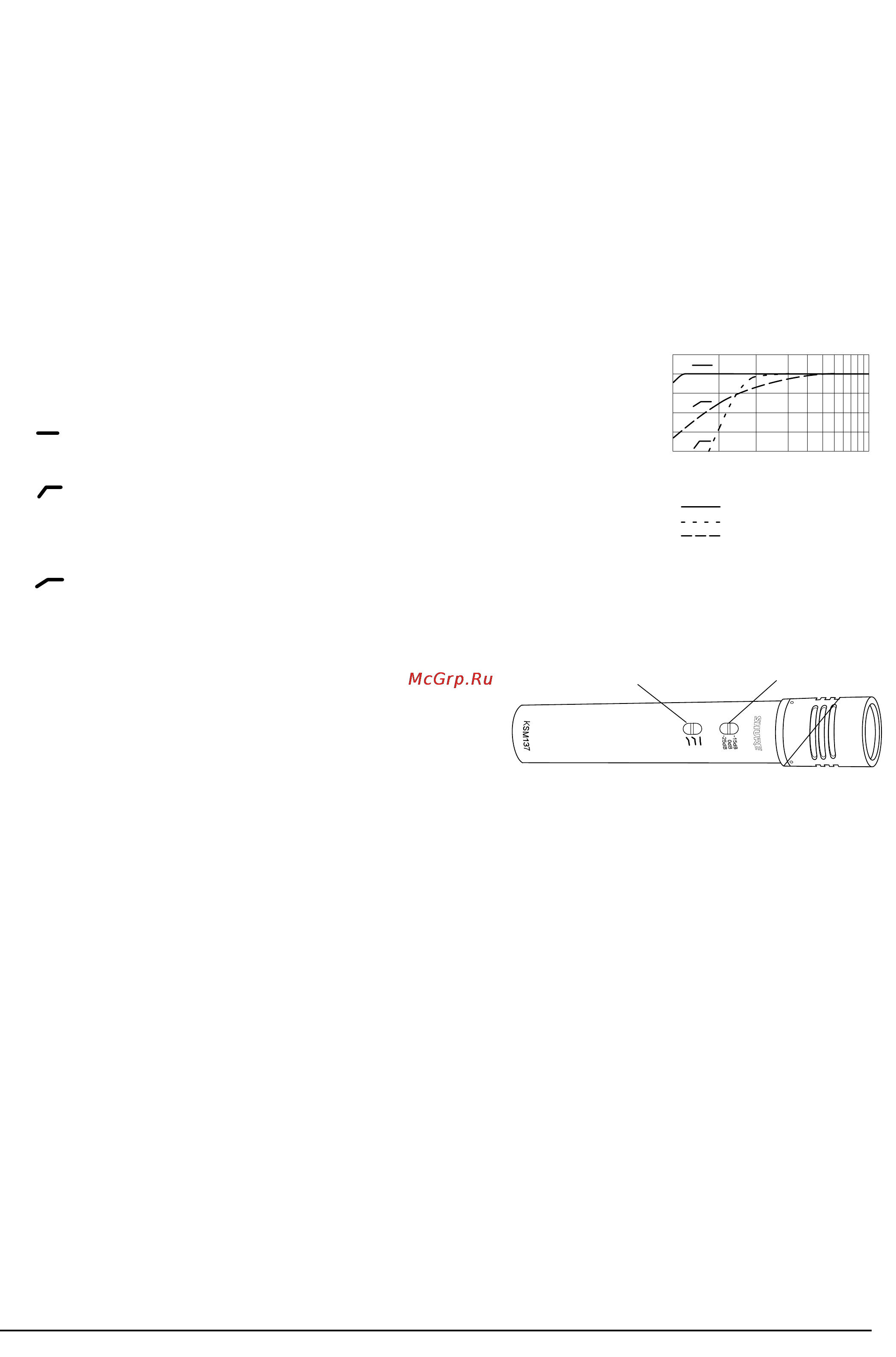

Подготовка к работе и эксплуатация К5М137 Установка микрофона Закрепите держатель на микрофонной стойке или штанге и установите микрофон в зажим Питание Для работы микрофона КЗМ137 требуется фантомное питание Наилучшие характеристики микрофона обеспечиваются при фантом ном напряжении 48 В 1ЕС 268 15 О1М 45 596 Микрофон КЗМ137 может также работать при минимальном напряжении 11 В с не значительным снижением динамического диапазона и чувствительности Примечание большинство современных микшеров обеспечивают фантомное питание Подключен не Подключение микрофона KSM137 осуществляется кабелем с разъемами XLR Сопротивление нагрузки Рекомендуемое сопротивление нагрузки микрофона составляет не менее 1 кОм При подключении микрофона КЗМ137 к предуси лителю с входным сопротивлением 2 5 кОм обеспечиваются максимальные звуковое давление и уровень запирания выходного сигнала Подключение микрофона к нагрузке 5 кОм и более обеспечивает уровень выходного сигнала 15 6ВУ При установке пе реключателя аттенюатора в положение 25 дБ максимальный допустимый уровень звукового давления составляет 164 дБ Встроенный обрезной фильтр низких частот Трехпозиционный переключатель обрезного фильтра низкой частоты позволяет форми ровать низкочастотную характеристику микрофона Данная функция может быть исполь зована для понижения уровня посторонних и нежелательных шумов создаваемых вет ром или дыханием исполнителя а также компенсации эффекта приближения Ровная частотная характеристика Этот режим выбирается в большинстве случа ев озвучивания где требуется передать естественное звучание без лишней тембровой окраски Обрезание низких частот В этом режиме происходит обрезание частот ниже 80 Гц с крутизной подавления 18 дБ октаву Режим обрезания низких частот может ис пользоваться при устранении низкочастотных сценических шумов возникающих при ра боте обогревателей кондиционеров вентиляционных и других систем В результате звук становится более ясным и разборчивым Частота Гц Ровная характеристика Обрезание низких частот Ослабление низких частот Ослабление низких частот В этом режиме осуществляется ослабление частот ниже 115 Гц с крутизной подавления 6 дБ октаву что позволяет сделать звук более ясным и разборчивым Встроенный аттенюатор Переключатель аттенюатора расположенный на корпусе микрофона КЭМ 137 предназначен для понижения уровня сигнала до 25 дБ без изменения его частотных характеристик Такая возможность позволя ет избежать перегрузки микрофона при экстремально высоких уров нях звукового давления Позиции переключателя аттенюатора О 6В данное положение используется при номинальном значении звукового давления и ниже 15 6В устанавливайте переключатель в это положение при озвучивании на расстоянии 0 75 м таких источников звука как ударные или гитарные комбо 25 6В данное положение переключателя используется в том случае если микрофон расположен на расстоянии 10 см и менее от кик барабана снара гитарного комбо и других аналогичных по громкости инструментов Рекомендации по эксплуатации Качество озвучивания зависит от расположения микрофона и акустических характеристик помещения Для достижения наилучших результатов рекомендуется попробовать различные варианты установки микрофона и подготовить помещение максимально сни зив нежелательное влияние отражающих поверхностей Технические характеристики Тип капсюля конденсаторный Диапазон частот 20 Гц 20 кГц смотри частотную характеристику далее Диаграмма направленности кардиоидная смотри диаграмму далее Выходное сопротивление 150 Ом реальное Переключатель аттенюатора двух позиционный аттенюация 0 дБ 15 дБ 25 дБ Переключатель обрезного фильтра низких частот ровная частотная характеристика 6 дБ октаву ниже 115 Гц 18 дБ октаву ниже 80 Гц Фантомное питание 48 В 4 В IЕС 268 15 DIN 45 596 положительное напряжение на контактах 2 и 3 Потребляемый ток 4 65 мА типовой при напряжении 48 В Ослабление синфазного сигнала 50 дБ в диапазоне 20 Гц 20 кГц Полярность прямое давление на мембрану создает положительное напряжение на контакте 2 относительно контакта 3 Чувствительность типовая на частоте 1 кГц 1 Ра 94 6В SPL 37 dBV Pa Уровень собственных шумов типовой эквивалент SPL А взвешенный IEC 651 14 дБ 2 Shure KSM137 Руководство пользователя
