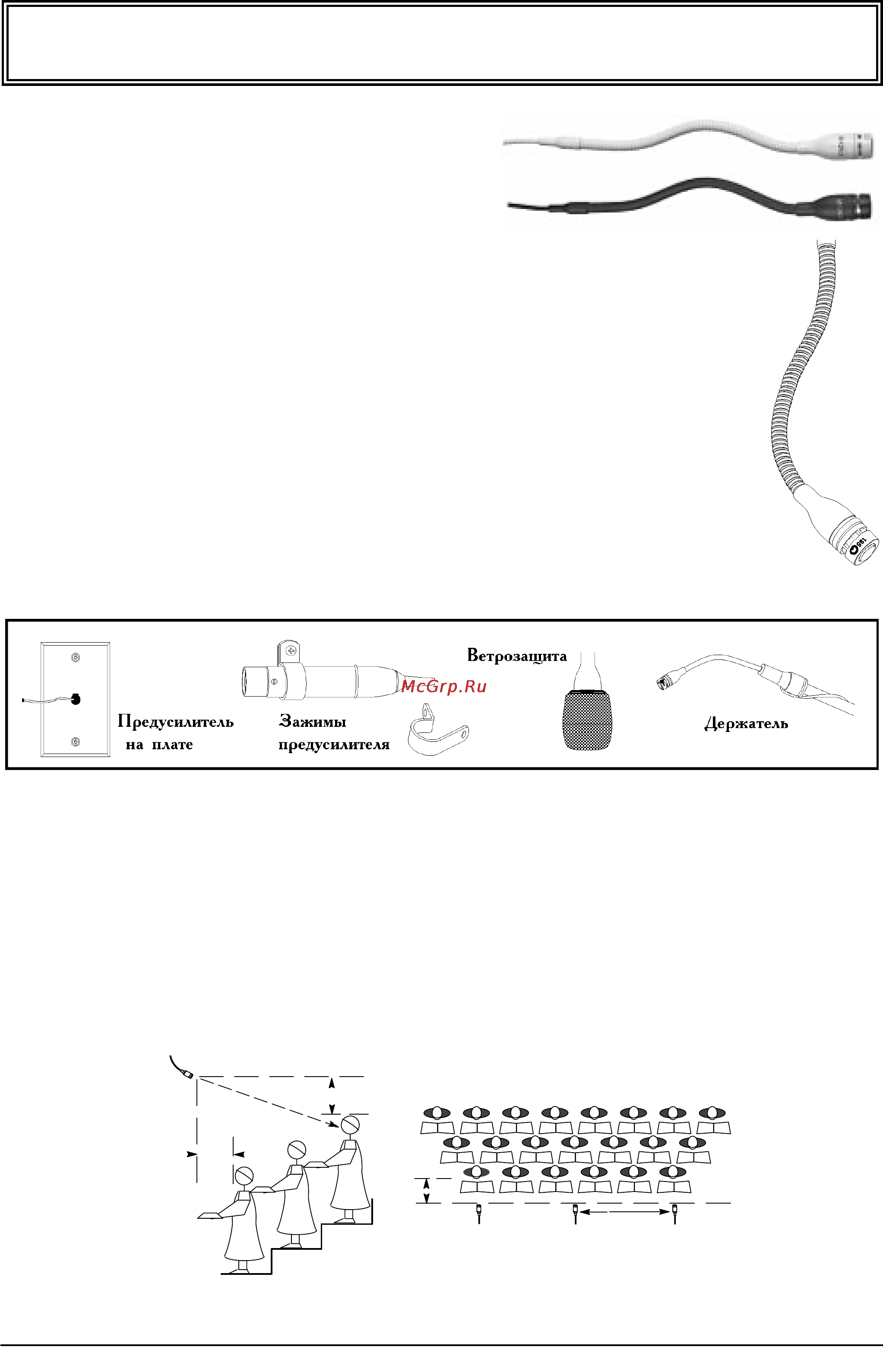

Shure Microflex MX200 Руководство пользователя Подвесные микрофоны серии Microflex МХ200 Электретные конденсаторные миниатюрные микрофоны серии Microflex МХ200 фирмы Shure предназначены для озвучивания хоров и выступле ний артистов Обычно они располагаются над головами исполнителей Их высокая чувствительность и широкий частотный диапазон позволяют использовать данные микрофоны как в студийной записи так и на кон цертах Гусиная шея длиной 101 mm с изменяющейся формой упроща ет настройку микрофона на источник звука Характеристики ровная характеристика во всем диапазоне частот заменяемые головки с круговой кардиоидной и суперкардиоидной диаграммами направленности симметричный трансформаторный выход для снижения наводок при большой длине кабеля компактный держатель только в комплектации с предусилителем включаемым в линию Разновидности Все микрофоны МюгоЛех могут использоваться с одной из трех головок диаграммы направленности которых обозначаются суффиксами С Кардиоидная 5 Суперкардиоидная О Круговая МХ202В С Б О Черный миниатюрный конденсаторный микрофон комплект поставки включает кабель пре дусилитель включаемый в линию и держатель МХ202УУ С Б О Белый миниатюрный конденсаторный микрофон комплект поставки включает кабель пре дусилитель включаемый в линию и держатель МХ202ВР С Б О Черный миниатюрный конденсаторный микрофон комплект поставки включает кабель и предусилитель на плате МХ202УУР С Б О Белый миниатюрный конденсаторный микрофон комплект поставки включает кабель и предусилитель на плате Кардиоида С Рекомендуется для большинства сценических выступлений Угол захвата 3 dB 130 Суперкардиоида Б Рекомендуется для большинства сценических выступлений требующих точного или отдаленного съе ма звука Угол захвата 3 dB 115 Круговая О Рекомендуется для записи или в условиях дальнего мониторинга Угол захвата 360 Указания по установке 1 Для озвучивания хоров подвесьте микрофон перед первым рядом исполнителей на расстоянии 0 6 0 9 m и на 0 6 0 9 m выше голов исполнителей последнего ряда Направьте микрофон на задний ряд см Рис 1 2 При озвучивании больших или находящихся в движении групп исполнителей используйте стойку с держателем микрофона 3 При одновременной работе четырех и более микрофонов рекомендуется использование микшера с автоматизацией типа Shure SCM810 или FP410 Запрограммируйте его таким образом чтобы все подвесные микрофоны гейтировались одновре менно РИС 1 Shure МХ200 Руководство пользователя 1
