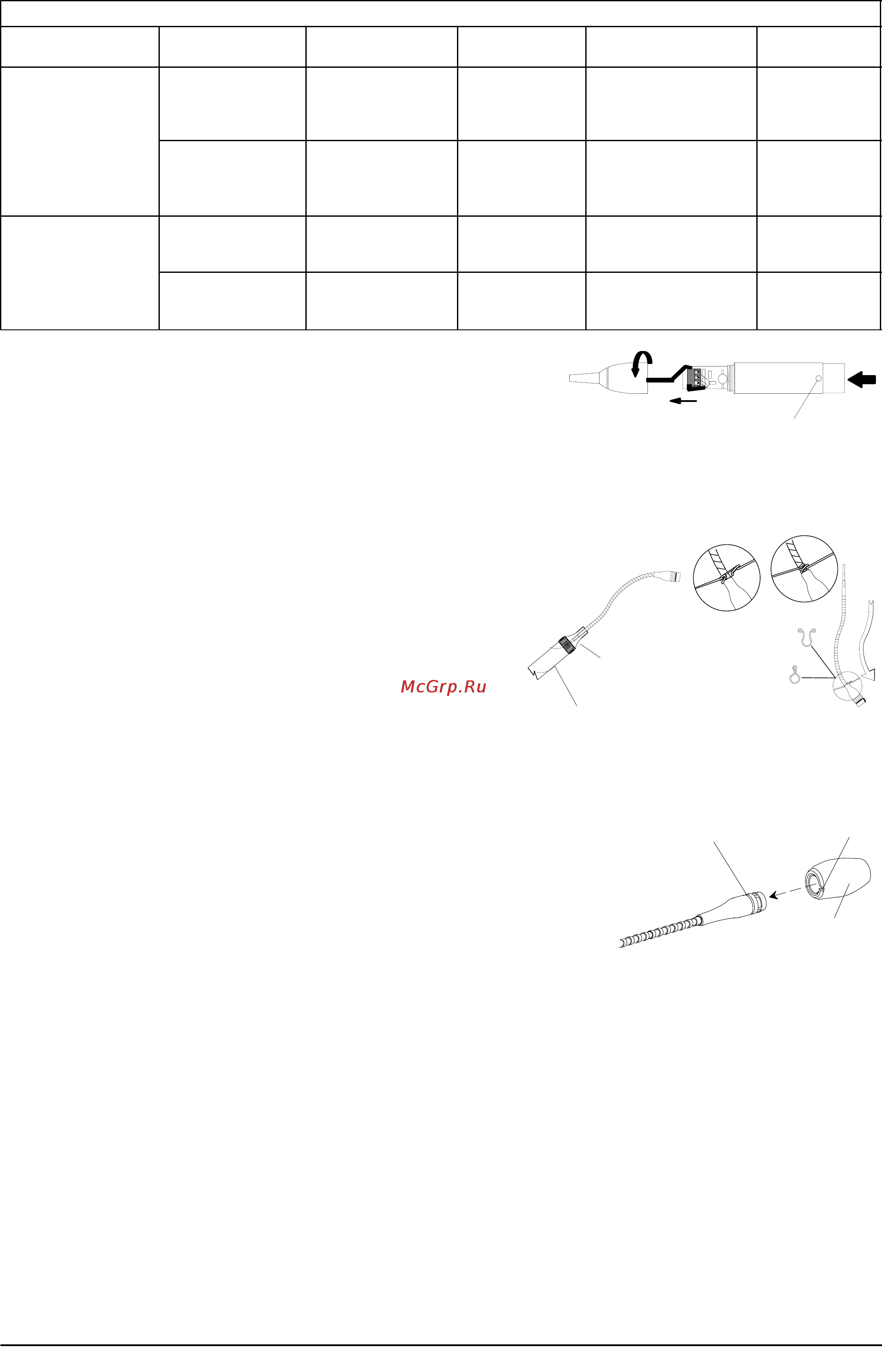

ВЫБОР МИКРОФОНОВ Применение Метод монтажа Предусилитель Цвет Диаграмма направленности Модель Озвучивание хоров на концертах и театральных постановок На стойке или подвеска на потолке В линию В линию В линию В линию Черный Белый Черный Белый Кардиоида Кардиоида Суперкардиоида Суперкардиоида МХ202В С MX202W C MX202B S MX202W S Подвеска на потолке На плате На плате На плате На плате Черный Белый Черный Белый Кардиоида Кардиоида Суперкардиоида Суперкардиоида МХ202ВР С MX202WP C MX202BP S MX202WP S Запись на открытом пространстве На стойке или подвеска на потолке В линию В линию Черный Белый Круговая Круговая МХ202В О MX202W O или дальний мониторинг речи и вокала Подвеска на потолке На плате На плате Черный Белый Круговая Круговая МХ202ВР О MX202WP O Установка предусилителя Установка предусилителя в линию Рис 2 Закрепите предусилитель на стене или потолке с помощью двух монтажных за жимов Подключите кабель используя винтовые полюсные клеммы внутри пре дусилителя Они маркированы следующим образом В черный R красный и Б экран ФИКСИРУЮЩИЙ ВИНТ ПОДКЛЮЧЕНИЕ ПРЕДУСИЛИТЕЛЯ Входные соединения предусилителя на плате РИС 2 1 Разберите корпус предусилителя отвинтив два винта с его обратной стороны 2 Удалите материал из отверстия в центре крышки или корпуса 3 Выпустите кабель на необходимую длину порядка 76 101 тт 4 Зажмите кабель специальной накладкой и пропустите ее в отверстие 5 Подключите кабель к клеммам В черный R красный 3 экран Выходные соединения предусилителя на плате 1 Пропустите выходной кабель через отверстие с черным обрамлением 2 Подключите кабель к клеммам 2 3 экран 3 3 Соберите корпус предусилителя Установка микрофона Рис 3 УСТАНОВКА МИКРОФОНА Наиболее устойчивое положение микрофона достигается при форме его гусиной шеи которая показана на Рис 3 Используя подвесной зажим с резьбой или леской зафиксируйте микрофон в необходимом положении РИС З Установка ветрозащиты Рис 4 ФИКСИРУЮЩАЯ КАНАВКА 1 Надевайте ветрозащиту на микрофон до ее фиксации в поперечной канавке 2 Зацепите за щель в монтажном кольце отверткой или пальцем и снимите ветрозащиту Технические характеристики Частотный диапазон Рис 5 50 Нг 17000 Нг ВЕТРОЗАЩИТА Диаграмма направленности Рис 6 Выходное сопротивление Расчетное 150 Ohm реально 180 Ohm Чувствительность при разомкнутой схеме на частоте 1 kHz 1 V microbar УСТАНОВКА ВЕТРОЗАЩИТЫ Кардиоидная 53 5 dB 2 11 mV Суперкардиоидная 52 5 dB 2 37 mV Круговая 48 0 dB 3 98 mV 1 microbar 74 dB SPL РИС 4 Максимальный уровень звукового давления SPL 1 kHz при 1 THD на нагрузке 1 kOhm Кардиоидная 123 0dB Суперкардиоидная 122 0dB Круговая 117 5 dB Эквивалентный шум на выходе А взвешенный Кардиоидная 29 0 dB SPL Суперкардиоидная 28 0 dB SPL Круговая 23 5 dB SPL Отношение сигнал шум относительно 94 dB SPL Кардиоидная 65 0 dB Суперкардиоидная 66 0 dB Круговая 70 5 dB 2 Shure MX200 Руководство пользователя
