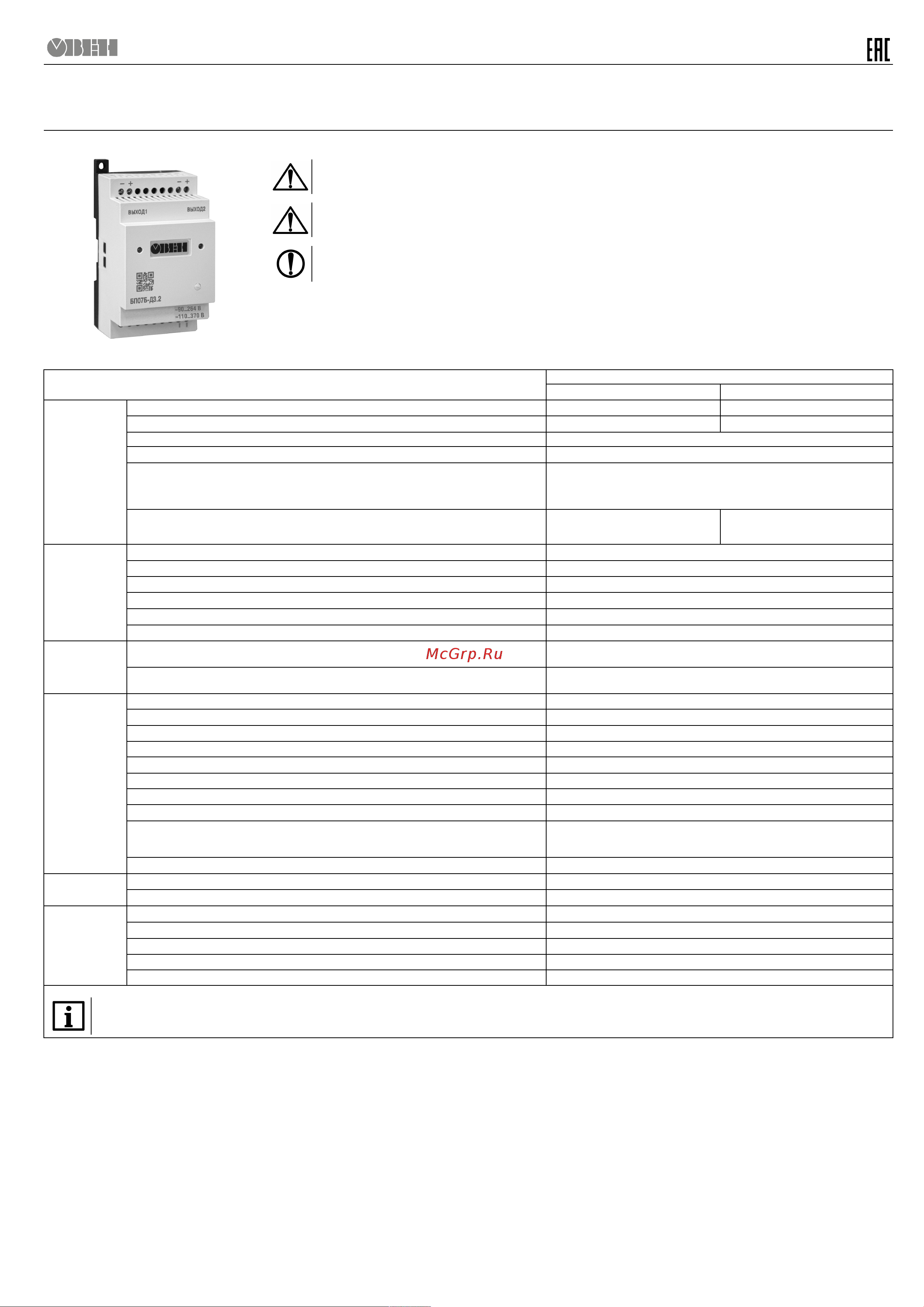

БП07Б-Д3.2-Х
БЛОК ПИТАНИЯ ДВУХКАНАЛЬНЫЙ
Краткое руководство
ВНИМАНИЕ
Монтаж на месте крепления следует производить только при отключенном питании прибора и всех подключенных к нему
устройств.
ВНИМАНИЕ
При подключении нагрузки к выходу прибора следует соблюдать полярность! Неправильное подключение может привести
к выходу из строя оборудования.
ПРЕДУПРЕЖДЕНИЕ
Для монтажа необходимо использовать только специальный инструмент для проведения электромонтажных работ.
Особенности прибора:
• ограничение выходного перенапряжения и тока;
• защита входа от перенапряжения и импульсных помех;
• защита от перегрузки, короткого замыкания и перегрева;
• наличие гальванически изолированных каналов питания датчиков.
Технические характеристики
Наименование
Значение
БП07Б-Д3.2-24 БП07Б-Д3.2-36
Выходные
параметры
Номинальное напряжение (U
ном
)
24 В 36 В
Номинальный ток (I
ном
)
0,146 А 0,097 А
Количество каналов 2
Суммарная мощность
7 Вт
Допустимое отклонение напряжения, в том числе:
• нестабильность выходного напряжения от входного напряжения
• нестабильность выходного напряжения от номинального тока
• коэффициент температурной нестабильности
2 %
± 0,5 %
± 0,5 %
± 0,015 %/°С
Размах напряжения шума и пульсаций (межпиковое):
• типовое значение*
• максимальное значение
50 мВ
100 мВ
70 мВ
100 мВ
Входные
параметры
Напряжение питания переменного тока 85…264 В (номинальные значения – 120 и 230 В)
Частота переменного тока
45…65 Гц
Напряжение питания постоянного тока
110…370 В
Номинальный ток потребления, не более
0,1 А
Пусковой ток, не более
7 А
КПД при номинальной нагрузке, не менее*
75 %
Защита
Тип защиты от перегрузки – ограничение выходного тока (за счет ограничения входной
мощности): порог ограничения выходного тока
150...200 % от I
ном
Тип защиты от перенапряжения – ограничение выходного напряжения:
порог ограничения выходного напряжения
150 % от U
ном
Безопасность
и ЭМС
Устойчивость к механическим воздействиям по ГОСТ Р 52931
N2
Устойчивость к электромагнитным воздействиям по ГОСТ 32132.3 Критерий качества А
Уровень электромагнитной эмиссии по порту питания по ГОСТ 30804.6.3
Класс Б
Степень защиты по ГОСТ 14254
IP20
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0
II
Изоляция по ГОСТ 12.2.091
Усиленная
Категория перенапряжения по ГОСТ Р 50571.19
II
Степень загрязнения по ГОСТ Р 50030.1
2
Электрическая прочность изоляции:
• вход-выход, вход-корпус
• выход-корпус
3000 В
1500 В
Сопротивление изоляции (вход-выход-корпус) при 500 В
10 МОм
Окружающая
среда
Рабочий диапазон температур окружающей среды Минус 20…+50 °С
Температура хранения и транспортирования Минус 25…+55 °С
Прочее
Срок эксплуатации
10 лет
Срок гарантийного обслуживания
2 года
Средняя наработка на отказ
50 000 ч
Масса, не более 0,15 кг
Тип автоматического выключателя
1,6 А, тип С или 2,5 А, тип B
ПРИМЕЧАНИЕ
* При номинальных значениях входного напряжения в нормальных условиях.
