ПОДГОТОВКА ➤ Подключение колонок Ru 21

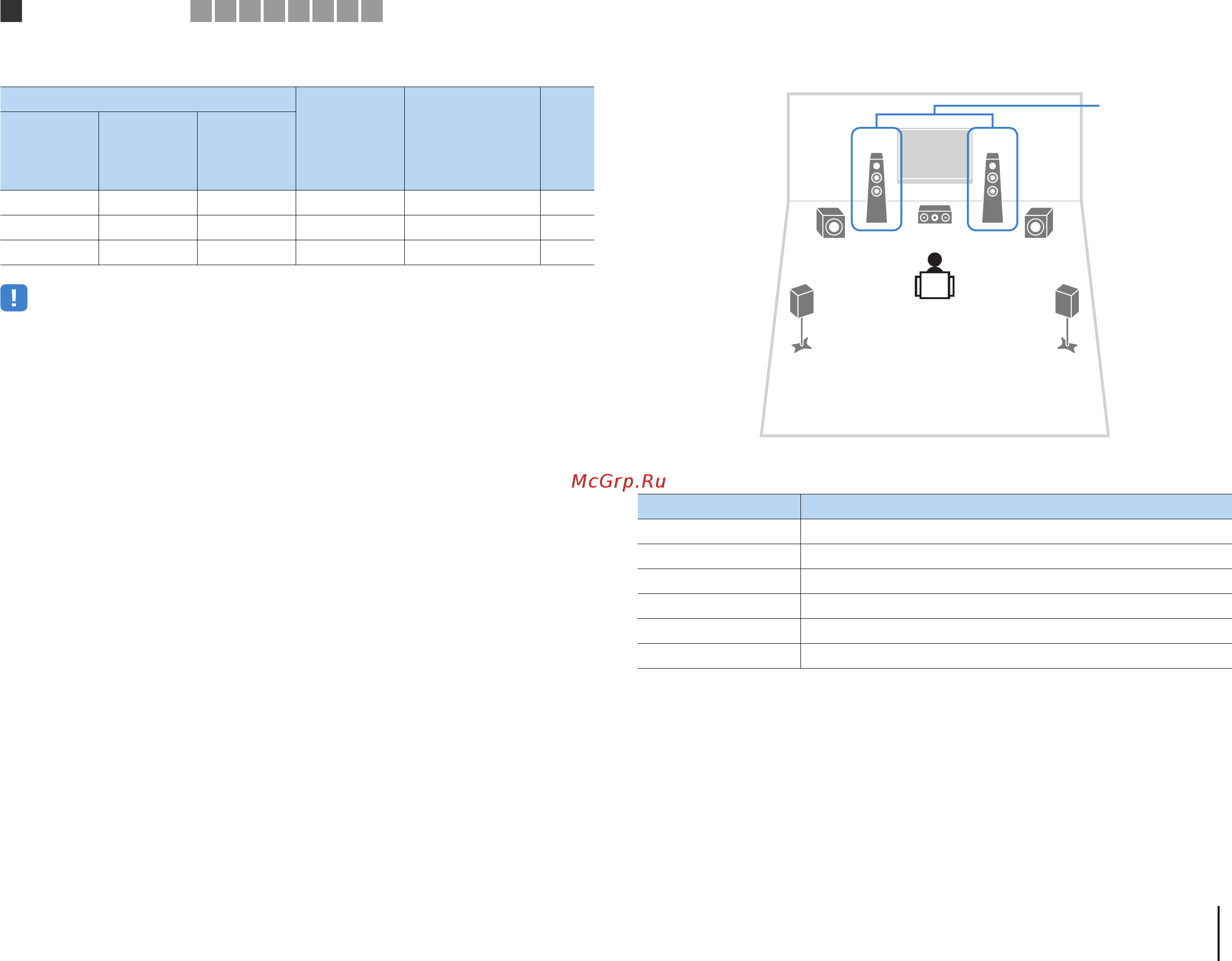

■ Возможные конфигурации колонок
• При реализации одной из следующих конфигураций необходимо задать настройку
“Назн. мощн. ус.” (c. 103) в меню “Настройка”
.
❑ 5ch BI-AMP
Основная зона
Несколько зон
Назн. мощн. ус.
(c. 103)
Стр.
Выходных
каналов
(макс.)
Двухканальное
усиление
Внешний
усилитель
мощности
(обязательный
компонент)
5 c 5ch BI-AMP 21
7 c Центр. тылы 5ch BI-AMP +SB 22
7 +1 (Zone2) 7ch +1ZONE 22
1
3
45
99
2
Двухканальное
усиление
Колонка Подключить к
12 FRONT и EXTRA SP (подключение с двухканальным усилением)
3 CENTER
45 SURROUND
67 (не используется)
ER (не используется)
9 SUBWOOFER 1–2
1
Подключение колонок
2 3 4 5 6 7 8 9
