Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 3 Дата: 17.05.2021
2
Оглавление
№
Наименование
Стр.
1
Сведения об изделии
2
2
Назначение изделия
2
3
Устройство и технические характеристики
2-3
4
Номенклатура и габаритные размеры
3
5
Рекомендации по монтажу и эксплуатации
3-5
6
Транспортировка и хранение
5
7
Утилизация
5
8
Приемка и испытания
5
9
Гарантийные обязательства
6
10
Гарантийный талон
7
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Электропривод для пропорционального управления поворотными регулирующими клапанами,
тип: SVM-0005-230016.
1.2. ИЗГОТОВИТЕЛЬ
Barberi Rubinetterie Industriali s.r.l. - 13018 VALDUGGIA (VC) ITALY - Via Monte Fenera, 7 Италия.
ПО ЗАКАЗУ ООО «ТЕРЕМ» для бренда STOUT (Организация, уполномоченная изготовителем на
принятие и удовлетворение требований потребителей на территории РФ). Сайт: www.stout.ru
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Электропривод STOUT предназначен для управления поворотными регулирующими
смесительными клапанами аналоговым сигналом от электронных регуляторов температуры.
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

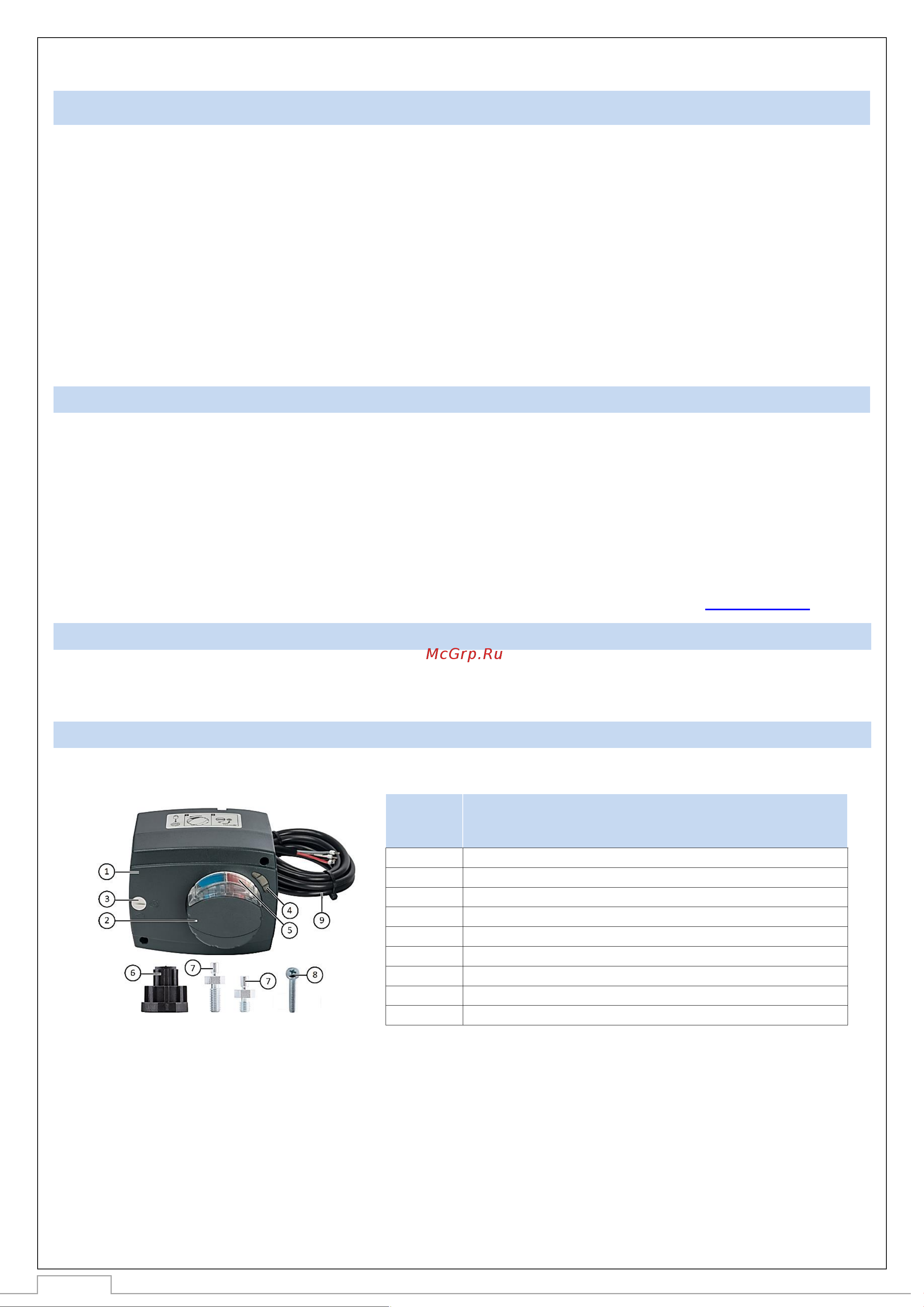

3.1. УСТРОЙСТВО ЭЛЕКТРОПРИВОДА
ПОЗ.
НАИМЕНОВАНИЕ
Корпус
Рукоятка для ручного управления.
Переключатель режимов управления (авт/руч)
Светодиодная индикация.
Цветовая шкала.
Монтажная втулка-адаптер.
Стопорный болт.
Фиксирующий винт.
Кабель.
Привод имеет редукторный электродвигатель, поворот которого осуществляется на угол
пропорционально величине управляющего сигнала, поступающего от внешнего регулятора
температуры. На передней панели привода имеется: рукоятка (2) - для ручного управления и
переключатель режимов (3) - при смене положения которого осуществляется разблокировка
редуктора привода, светодиодная индикация (4) - указывающая направление вращения привода,
цветовая шкала (5). В комплект входят: монтажная втулка-адаптер (6) - для установки привода на
клапан, стопорный болт (7) - для исключения вращения привода вокруг клапана, фиксирующий винт
(8) - для закрепления привода на шток клапана, кабель (9) - для подачи управляющего сигнала на
привод от регулятора и для обратной связи (присоединен к приводу).
