Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 3 Дата: 17.05.2021

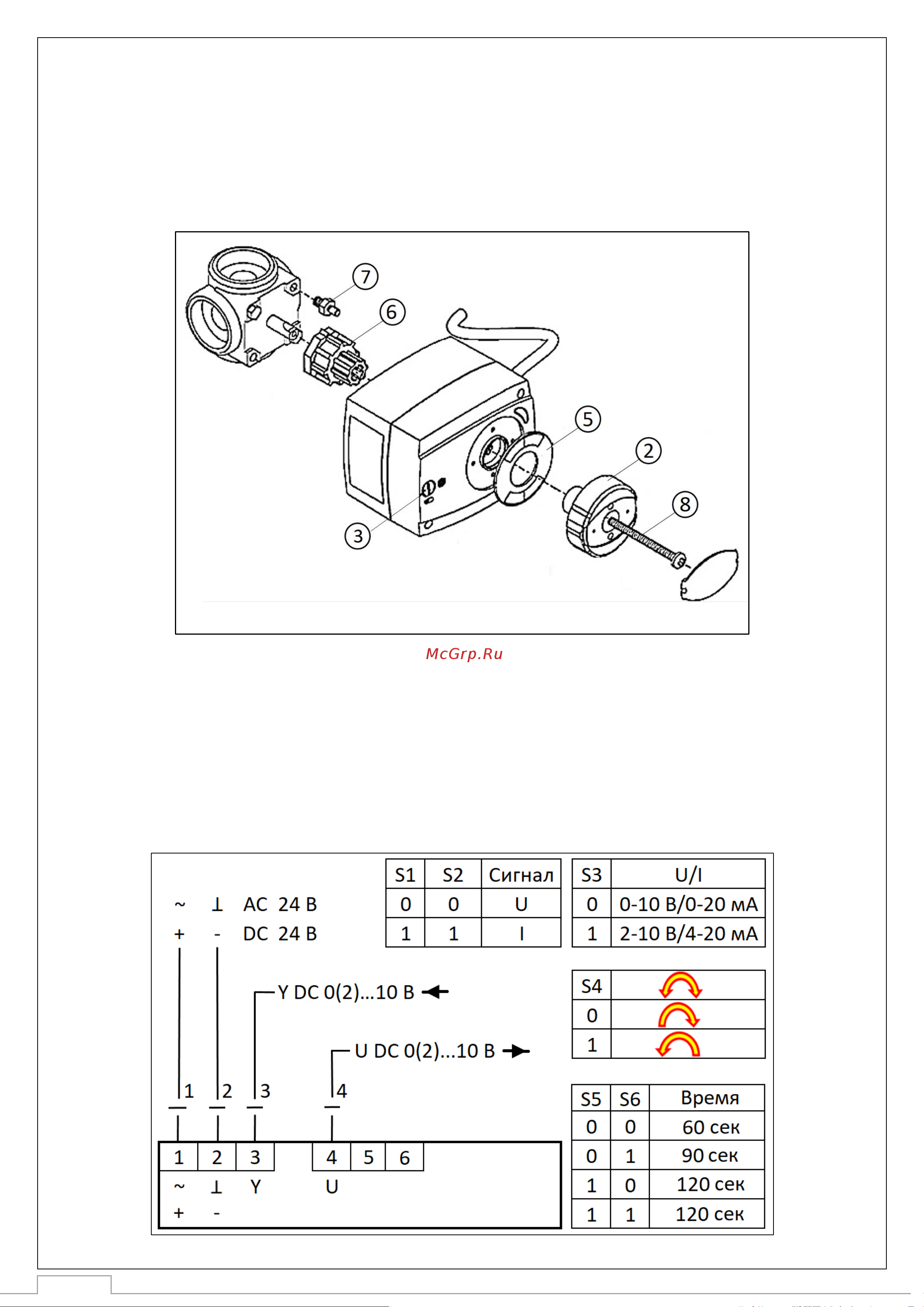

Электропривод монтируется на шток клапана с использованием втулки-адаптера (6) через

отверстие в рукоятке ручного управления привода (2), закрепляется фиксирующим винтом (8). Чтобы

исключить вращение самого привода в корпус клапана вкручивается поставляемый с приводом

стопорный болт (7).

Внимание! Эксплуатация привода с слабо затянутым винтом (8) недопустима.

При установке рукоятки (2) ее указатель положения должен совпадать с центром шкалы (5),

которая может быть установлена в любое удобное положение с шагом 90°. Следовательно, при смене

положения шкалы, следует поменять и положение рукоятки.

Внимание! Если переключатель режимов (3) установлен в положение «Ручной режим»

электрическая часть привода будет отключена!

Электрические соединения привода с регулятором температуры следует выполнять в соответствии

со схемой, размещенной ниже или указаниями, приведенными в инструкции, прилагаемой к приводу

при поставке.
