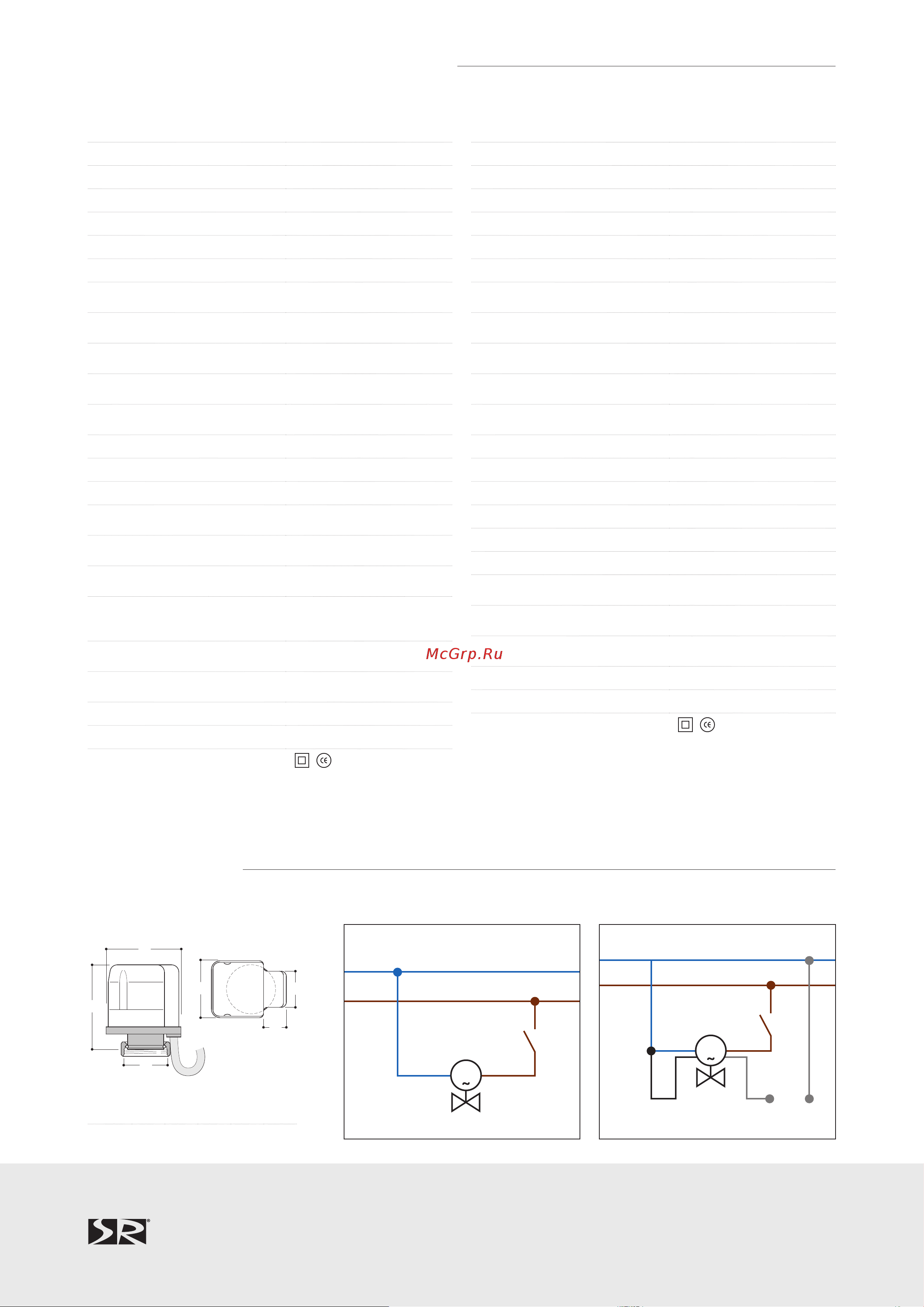

Рисунки Zeichnungen
Техническая документация Technisches Datenblatt
ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Безопасность Гарантия от вскрытия
Движение Линейный
Ход штока 3,6 mm + 0,4
Степень загрязнения 2
Напряжение питания 24-230 VAC/DC (+ 10% / - 15%)
Частота 50 - 60 Hz
Потребляемая мощность 2,5 W
Первоначальный пик
0,25 х 30 с (24V) и
0,20 х 0,5 с (230V)
Начальное время открытия или
закрытия (напряжение On) 230 V
80 s
Конечное время открытия или
закрытия (напряжение On) 230 V
3 min
Начальное время открытия или
закрытия (напряжение On) 24 V
3 min
Конечное время открытия или
закрытия (напряжение On) 24 V
5 min
Уровень защиты 54
Класс защиты II
Кабель
питания Тип H05V2V2-F
Предел температуры окружающей
среды при работе
-5°C ÷ +50°C
Предельная температура при
хранении
-20°C ÷ +65°C
Максимальная
термочувствительность клапана
-5°C ÷ +100°C
Развиваемое усилие на штоке
(питание OFF) (Нормально
закрытый)
110 N
Развиваемое усилие на штоке
(питание OFF) (Нормально открытый)
90 N
Вспомогательные (только версия
AUX)
Max 700 m A – 250 V ~ (a. c.)
Материал корпуса привода Самозатухающий VO
Обзор механической позиции красный - черный
Конструкция с двойной изоляцией
LEISTUNG UND TECHNISCHE EIGENSCHAFTEN
Sicherheit - Garantie Vandalschutz
Bewegung Linear
Hub 3,6 mm + 0,4
Verschmutzungsgrad 2
Stromversorgung 24-230 VAC/DC (+ 10% / - 15%)
Frequenz 50 - 60 Hz
Betriebsleistung 2,5 W
Anfänglicher Höhepunkt
0,25 a x 30 s (24V)
0,20 a x 0,5 s (230V)
Anfängliche Schließung- Öffnungszeit
(Stromversorgung ON) 230 V
80 s
Ende Schließung- Öffnungszeit
(Stromversorgung ON) 230 V
3 min
Anfängliche Schließung- Öffnungszeit
(Stromversorgung ON) 24 V
3 min
Ende Schließung- Öffnungszeit
(Stromversorgung ON) 24 V
5 min
Schutzgrad 54
Schutzklasse II
Stromkabel Typ H05V2V2-F
Umgebungstemperatur -5°C ÷ +50°C
Lagertemperatur -20°C ÷ +65°C
Max. Flüssigkeitstemperatur -5°C ÷ +100°C
Stellkraft (Stromversorgung OFF)
(stromlos geschlossen)
110 N
Stellkraft (Stromversorgung OFF)
(stromlos geöffnet)
90 N
Hilfsschalterkontakt (nur AUX
Ausführung)
Max 700 m A – 250 V ~ (a. c.)
Material des Stellantriebs Flammhemmend VO
Mechanische Positionsanzeige Rot- Schwarz
Konstruktion mit doppelter Isolierung
H
A
B
G
L
C
GHLABC
M30x1.5 59 58 44 28 18
M
TE
TE
M
N
Синий Blau
N
Синий Blau
Подключение: 2 провода
Anschluss: 2 Drähte
Подключение: 4 провода
Anschluss: 4 Drähte
Термостат
Thermostat
Термостат
Thermostat
Насос
Pumpe
Реле
Relais
L Коричневый Braun
L Коричневый Braun
S.R. Rubinetterieоставляетзасобойправобез предварительногоуведомления,вноситьтехнические, дизайнерскиеигабаритныеи
зменениявпредставленную продукцию.
S.R. Rubinetterie behält sich das Recht vor, technische Änderungen, sowie Maß und Konstruktionsänderungen die der Weiterentwicklung des
Produktes dienen, ohne vorherige Ankündigung vorzunehmen.
