Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013
STOUT Редакция № 2 Дата: 21.05.2020
2
Оглавление
№
Наименование
Стр.
1
Сведения об изделии
2
2
Назначение изделия
2
3
Устройство и технические характеристики
2-3
4
Номенклатура и габаритные размеры
3
5
Рекомендации по монтажу и эксплуатации
3-16
6
Транспортировка и хранение
16
7
Утилизация
16
8
Приемка и испытания
16
9
Гарантийные обязательства
17
10
Гарантийный талон
18
1. СВЕДЕНИЯ ОБ ИЗДЕЛИИ
1.1. НАИМЕНОВАНИЕ
Сервопривод для смесительных клапанов с датчиком для поддержания заданной температуры,
тип: SVM-0015-230017.
1.2. ИЗГОТОВИТЕЛЬ
Торговая марка “STOUT”. Завод фирмы-изготовителя: Barberi Rubinetterie Industriali s.r.l. - 13018
VALDUGGIA (VC) ITALY - Via Monte Fenera, 7 Италия.
2. НАЗНАЧЕНИЕ ИЗДЕЛИЯ
Электропривод STOUT предназначен для управления поворотными регулирующими
смесительными клапанами аналоговым сигналом от электронных регуляторов температуры.
Электропривод имеет редукторный электродвигатель, поворот которого осуществляется по
управляющему сигналу от встроенного электронного регулятора температуры без необходимости
использования какого-либо внешнего регулирующего устройства. Автоматика электропривода
позволяет поддерживать заданную температуру регулируемой среды, а также ограничивать ее
верхний или нижний предел.
3. УСТРОЙСТВО И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

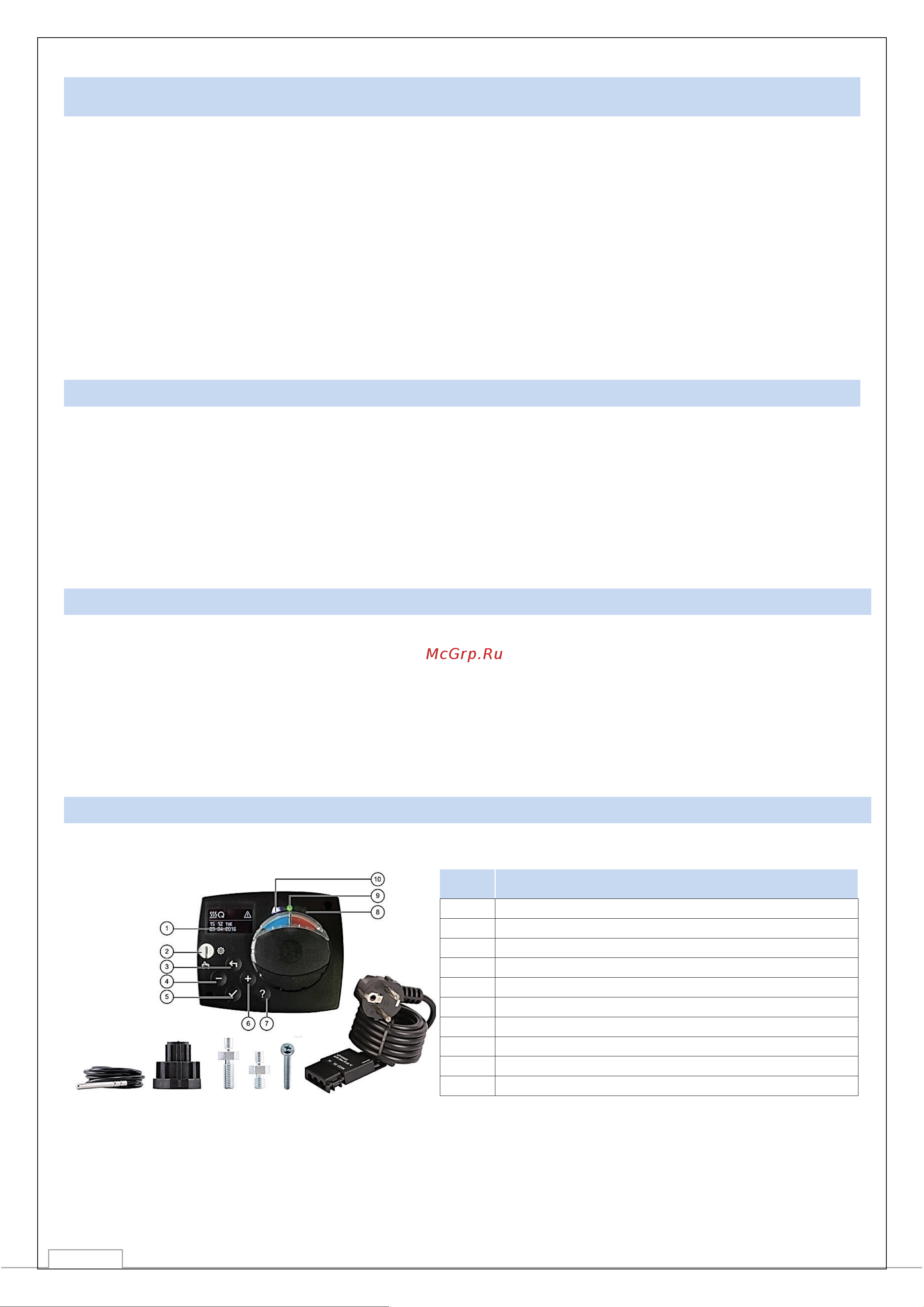

3.1. ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ОТОБРАЖЕНИЯ ИНФОРМАЦИИ
ПОЗ.
НАИМЕНОВАНИЕ
Графический дисплей
Рычаг для ручного управления.
Кнопка. Возврата.
Кнопка. Движение влево, уменьшение.
Кнопка. Входа в меню, подтверждения выбора.
Кнопка. Движение вправо, увеличение.
Помощь.
Индикатор - движение клапана вправо.
Светодиод (горит красным – ошибка).
Индикатор - движение клапана влево.
Электропривод укомплектован погружным температурным датчиком, монтажной втулкой-
адаптером для установки привода на клапан, стопорными болтами для исключения вращения
привода вокруг клапана, фиксирующим винтом для закрепления привода на штоке клапана,
питающим кабелем.
