Паспорт разработан в соответствии с требованиями ГОСТ 2.601-2013

STOUT Редакция № 2 Дата: 21.05.2020

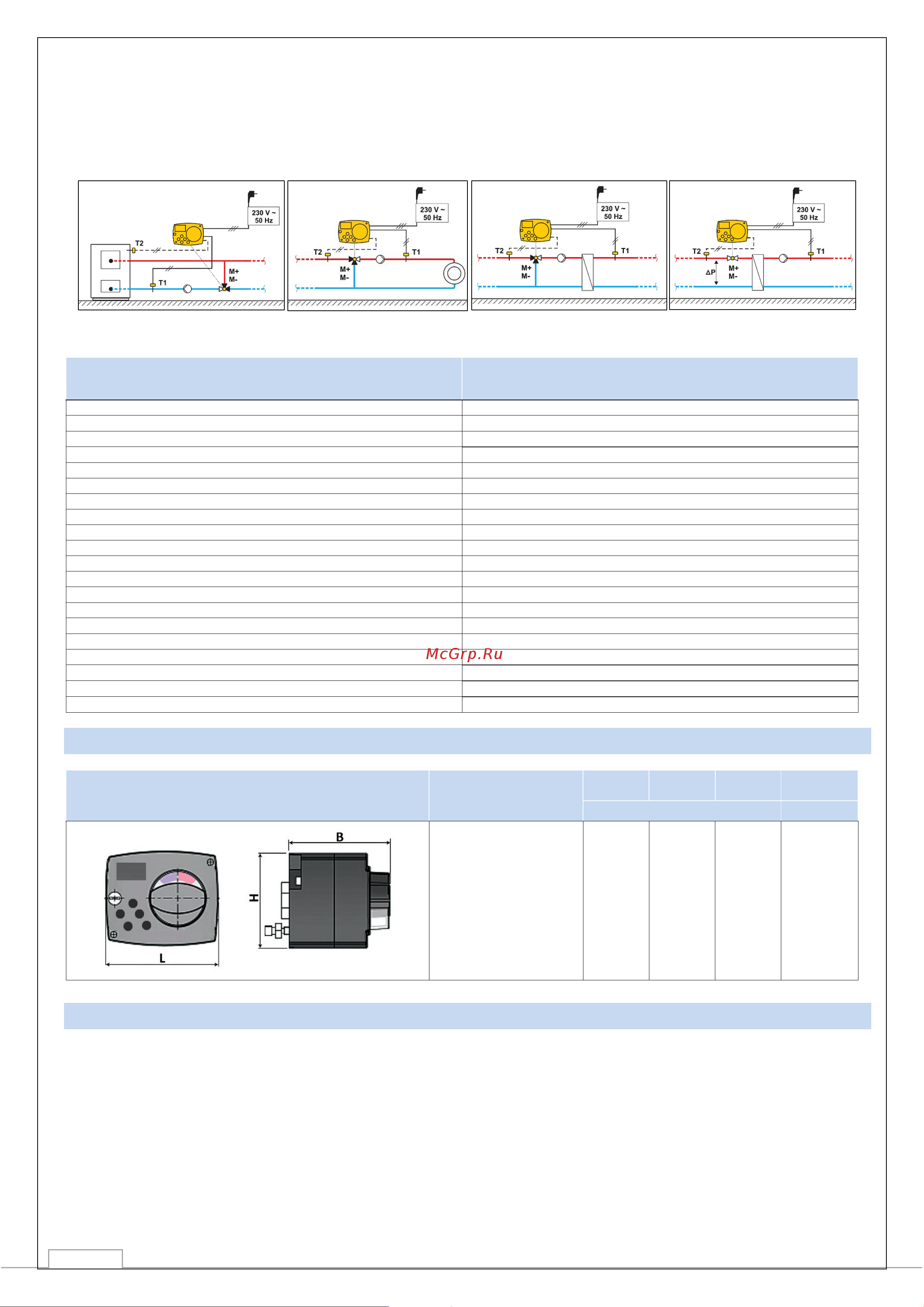

3.2. ПРИМЕР УСТАНОВКИ ПРИВОДА

Внимание! Монтажные схемы показывают принцип работы и не включают всех вспомогательных

и защитных элементов!

3.3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИВОДА

НАИМЕНОВАНИЕ ПАРАМЕТРА

ЗНАЧЕНИЕ

Напряжение электрической сети, В

230

Частота тока, Гц

Развиваемый крутящий момент, Нм

Потребляемая мощность, Вт

Точность встроенных часов, мин/год

± 5

Угол поворота штока, °

Время поворота штока на 90 °, с

120

Усилие крутящего момента, Нм

Длина питающего кабеля, м

1,9

Класс защиты

IP42

Тип датчиков температуры

Pt1000

Сопротивление датчиков, Ом при 20 °С

1078

Диапазон рабочих температур, °С

От -25 до +150

Мин. сечение проводников для датчиков, мм

0,3

Макс. длина проводников для датчиков, м

Класс защиты датчиков

IP32

Температура эксплуатации,

От 5 до 40

Температура транспортировки и хранения,

От -20 до +65

Допустимая относительная влажность, %

Средний срок службы, лет

4. НОМЕНКЛАТУРА И ГАБАРИТНЫЕ РАЗМЕРЫ

ЭСКИЗ

АРТИКУЛ

МАССА

ММ

КГ

SVM-0015-230017

102

0,8

5. РЕКОМЕНДАЦИИ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

5.1. ОБЩИЕ ПОЛОЖЕНИЯ

 Монтаж привода и его электрические подключения должны выполняться квалифицированными

специалистами с соблюдением «Правил технической эксплуатации электроустановок

потребителей»;

 Привод устанавливается в сухом помещении. При монтаже следует избегать непосредственной

близости источников сильных электромагнитных полей;
