Измерьте фактический размер шаблона (например:

100,00мм) для регулировки высоты шлифовальных

барабанов.

Вращением маховика (10) на цифровом индикаторе

установите значение равное высоте шаблона (напри-

мер: 100,00мм). Выключатель (20) переведите в поло-

жение (0) – выключите станок, в т.ч., цифровой инди-

катор. При выключенном станке выполните регулиров-

ку высоты шлифовального вала относительно рабоче-

го стола по шаблону (например: 100,00мм). Включите

станок. При данной настройке при изменении высоты

рабочего стола относительно шлифовального вала на

цифровом индикаторе будет высвечиваться фактиче-

ский размер заготовки, но при этом не учитывается

износ абразивного слоя на шлифовальной ленте. Про-

граммируемый универсальный электронный индикатор

серии СХ измеряет импульсы с датчиков, а не линей-

ное перемещение, поэтому при данной настойке стан-

ка любое вращение маховика (10) при выключенном

станке сбивает выполненную настройку. Поэтому

при каждом включении станка необходимо

проверить регулировку станка по шаблону (образцу).

При продолжительной работе (по мере износа шлифо-

вальной ленты) производите инструментальное изме-

рение результата обработанной заготовки. При данной

настройке перед выполнением последующих опера-

ций, ориентируясь показаниям цифрового индикатора,

необходимо учитывать износ ленты.

Примечание: индикаторная лампочка предназначе-

на для индикации достижения заданного количе-

ства импульсов и при данных настройках не горит,

Свечение числовых значений показывает включе-

ние и готовность к работе цифрового индикатора.

11.11. Включите станок. Скорость шлифовальных барабанов

должна постепенно повыситься до максимальной.

Убедитесь, что все элементы станка надежно закреп-

лены и работают равномерно и правильно; включите

систему принудительного пылеудаления, после чего

можно приступать к работе.

11.12. При обработке длинных заготовок используйте

роликовые опоры, см. п. 17.

Помните, чем меньше глубина обработки и ниже

скорость подачи, тем стабильнее результат.

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ РАБОТА НА СТАНКЕ БЕЗ ПРИНУДИТЕЛЬНОГО УДАЛЕНИЯ СТРУЖКИ

И ДРЕВЕСНОЙ ПЫЛИ

12. ШЛИФОВАЛЬНЫЕ ЛЕНТЫ

Обычно шлифование начинается с более крупной зер-

нистости и постепенно зернистость уменьшается до

получения обработки нужного качества и нужных размеров.

Выбор начальной зернистости зависит от начального

состояния заготовки (шероховатая, гладкая и т.д.),

размеров, твердости древесины и желаемого результата.

Ниже приведены некоторые общие правила выбора

зернистости шлифовального материала (Таблица 4).

Таблица 4

АРТИКУЛ

ЗЕРНИСТОСТЬ

ИСПОЛЬЗОВАНИЕ И ХАРАКТЕРИСТИКИ

19290

Очень грубая шлифовка: максимальное снятие массы материала,

удаление смолы, выравнивание, удаление наплывов, снятие краски.

19291

Менее грубая шлифовка: удаление средней массы материала, обра-

ботка поверхности, удаление клея, сглаживание торцов.

19292

Средняя зернистость: легкая обработка поверхности, удаление клея,

сглаживание торцов, удаление следов строгания.

19293

100

Средняя зернистость: легкая обработка поверхности, сглаживание

торцов, удаление следов строгания.

19294

120

Средне-мелкая зернистость: легкая обработка поверхности, коррек-

тировка тонких заготовок.

19295

180

Мелкая зернистость: конечная шлифовка.

19296

220

Очень мелкая зернистость: конечная шлифовка.

13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

ПРЕДУПРЕЖДЕНИЕ: Для собственной безопасно-

сти необходимо выключить станок и отключить

вилку из электрической розетки перед выполнени-

ем обслуживания станка.

13.1. Содержите станок и рабочее место в чистоте. Не

допускайте накапливания пыли на станке и внутри

корпуса, освобождайте все трущиеся узлы и детали от

пыли и посторонних предметов. Удаляйте накопившу-

юся пыль со станка пылесосом или сжатым воздухом.

Систематически удаляйте налипшую смолу керосином

или салфеткой, смоченной в специальном растворе

для удаления смолы.

13.2. Необходимо соблюдать несколько основных пра-

вил для обеспечения надежности и долговечности ва-

шего шлифовального станка:

- Периодически смазывайте подвижные детали сма-

зочными материалами, не содержащими агрессивных

веществ.

- Не допускайте попадания смазочных материалов на

поверхность барабанов.

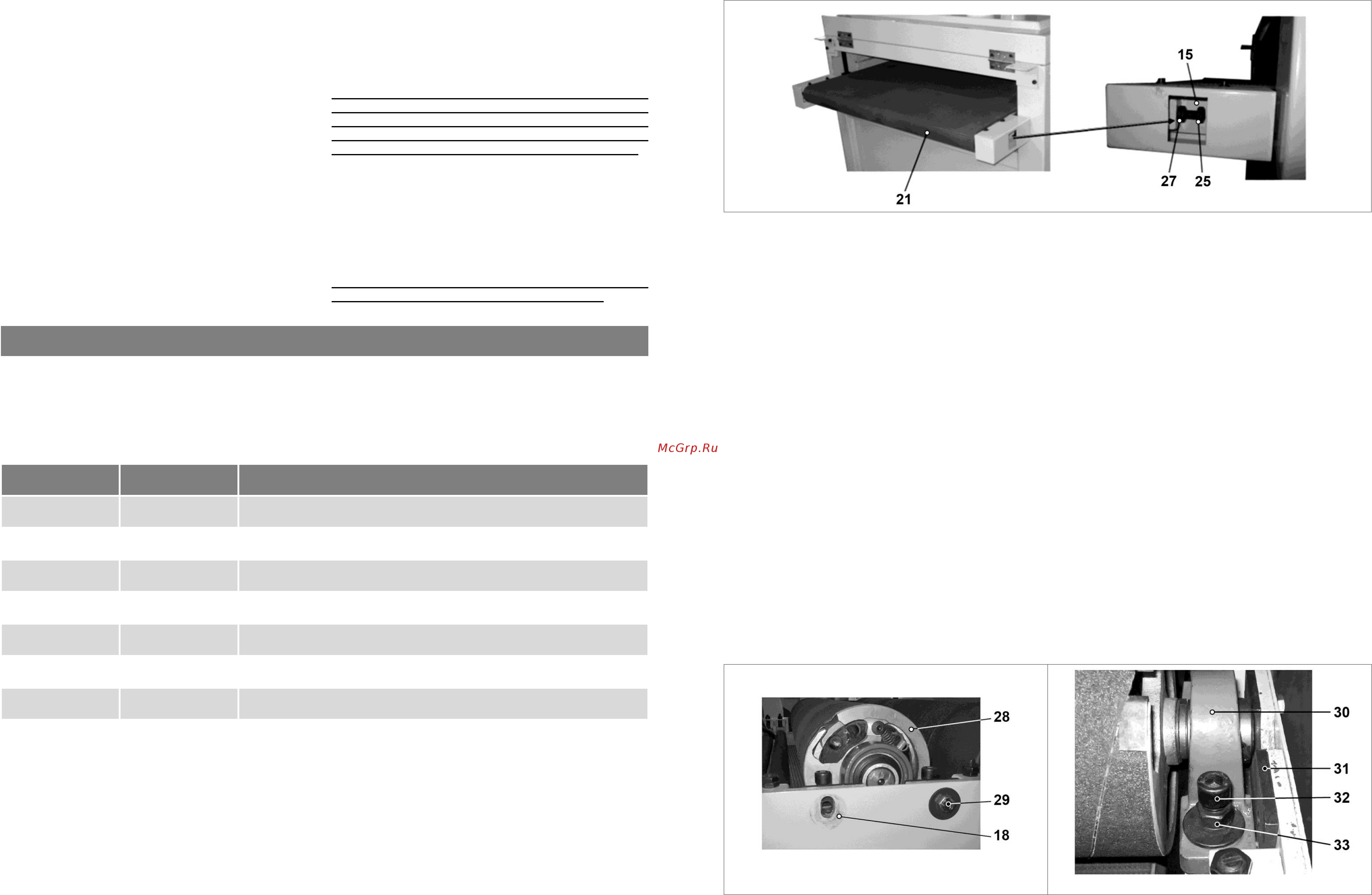

Рис. 6

предварительно ослабив гайку (27), Рис.6. Станок га-

ечным ключом не комплектуется.

10.1.4. Регулировка смещения транспортёрной ленты

(21) осуществляется путем увеличения или уменьше-

ния её натяжения регулировочными болтами (25).

Например, при смещении вправо натяните левую сто-

рону или ослабьте правую. Излишне сильное натяже-

ние транспортёрной ленты (21) может привести к по-

ломке, Рис.6.

ПРИМЕЧАНИЕ: Из-за ширины транспортёрной лен-

ты необходимость регулировки ее движения может

не сразу стать очевидной! Чтобы увидеть эффект

регулировки, необходимо увеличить скорость

движения транспортёрной ленты. При необходи-

мости еще раз повторите регулировки с прираще-

ниями приблизительно ¼ оборота для получения

правильного результата.

10.1.5. При достижении необходимого результата надёжно

зафиксируйте положение болтов (25) гайками (27).

10.2. Регулировка шлифовальных барабанов (Рис. 7-12)

10.2.1. Для выполнения качественной обработки на

двухбарабанном шлифовальном станке необходимо

выполнить предварительное (грубое) и окончательное

(чистовое) шлифование заготовки. В зависимости от

требуемой чистоты обработки, на втором барабане

монтируется шлифовальная лента (34) такой же или

меньшей зернистости.

10.2.2. Для регулировки барабанов (12) станка исполь-

зуйте шаблон для установки высоты барабана относи-

тельно рабочего стола (15). В качестве шаблона ис-

пользуйте абсолютно ровный и параллельный щит

(брусок) на всю длину барабана (28) или два одинако-

вых коротких бруска (шаблона) установленных на ра-

бочий стол (15).

10.2.3. Регулировка барабанов (28) требует опреде-

лённых навыков и внимания. Общую глубину шлифо-

вания распределяйте на два барабана, передний ба-

рабан необходимо устанавливать выше заднего на

глубину шлифования.

Если на обоих барабанах установлена шлифовальная

лента одинаковой зернистости, задний барабан уста-

навливайте ниже переднего барабана на ½ и менее

общей глубины шлифования.

Если на заднем барабане установлена шлифовальная

лента меньшей зернистости, задний барабан устанав-

ливайте ниже переднего барабана на ⅓ и менее об-

щей глубины шлифования.

Примечание: если регулировку барабанов (28) произ-

водится без установленной шлифовальной ленты,

необходимо учитывать разницу толщин шлифоваль-

ных лент на переднем и заднем барабанах, Рис.9.

10.2.4. Для регулировки положения барабана (28)

необходимо ослабить положение болтов (29) и гаек

(33). Положение барабанов (28) регулируется болтами

(32). Корпус подшипника (30) закреплён (прикручен) на

уголке (31). При закручивании болт (32) упирается в

полку корпуса шлифовального станка (18), приподни-

мает шлифовальный барабан (28). Положение бара-

банов (28) необходимо фиксировать гайками (33) и

надёжно закреплять болтами (32).

Рис. 7

Рис. 8
