Технический паспорт изделия и руководство по эксплуатации. Капельная воронка.

1. Назначение и общие сведения

Капельная воронка предназначена для сброса конденсата с разрывом струи от

кондиционеров или холодильной техники в канализацию. Может, также, использоваться для

сброса горячей воды от накопительных водонагревателей при срабатывании

предохранительных клапанов групп безопасности.

Воронка имеет гидрозатвор 60 мм и дополнительное механическое запахозапирающее

устройство. Роль этого устройства выполняет шарик, который при пересыхании гидрозатвора

опускается (садится) в выходной патрубок и не пропускает канализационные испарения в

помещение.

Индикатор уровня позволяет контролировать горизонтальное расположение воронки.

2. Устройство и технические характеристики

Настоящая воронка состоит из следующих деталей:

1. Корпус воронки из полипропилена;

2. Гидрозатвор из полипропилена;

3. Запахозапирающее устройство (шарик);

4. Индикатор уровня.

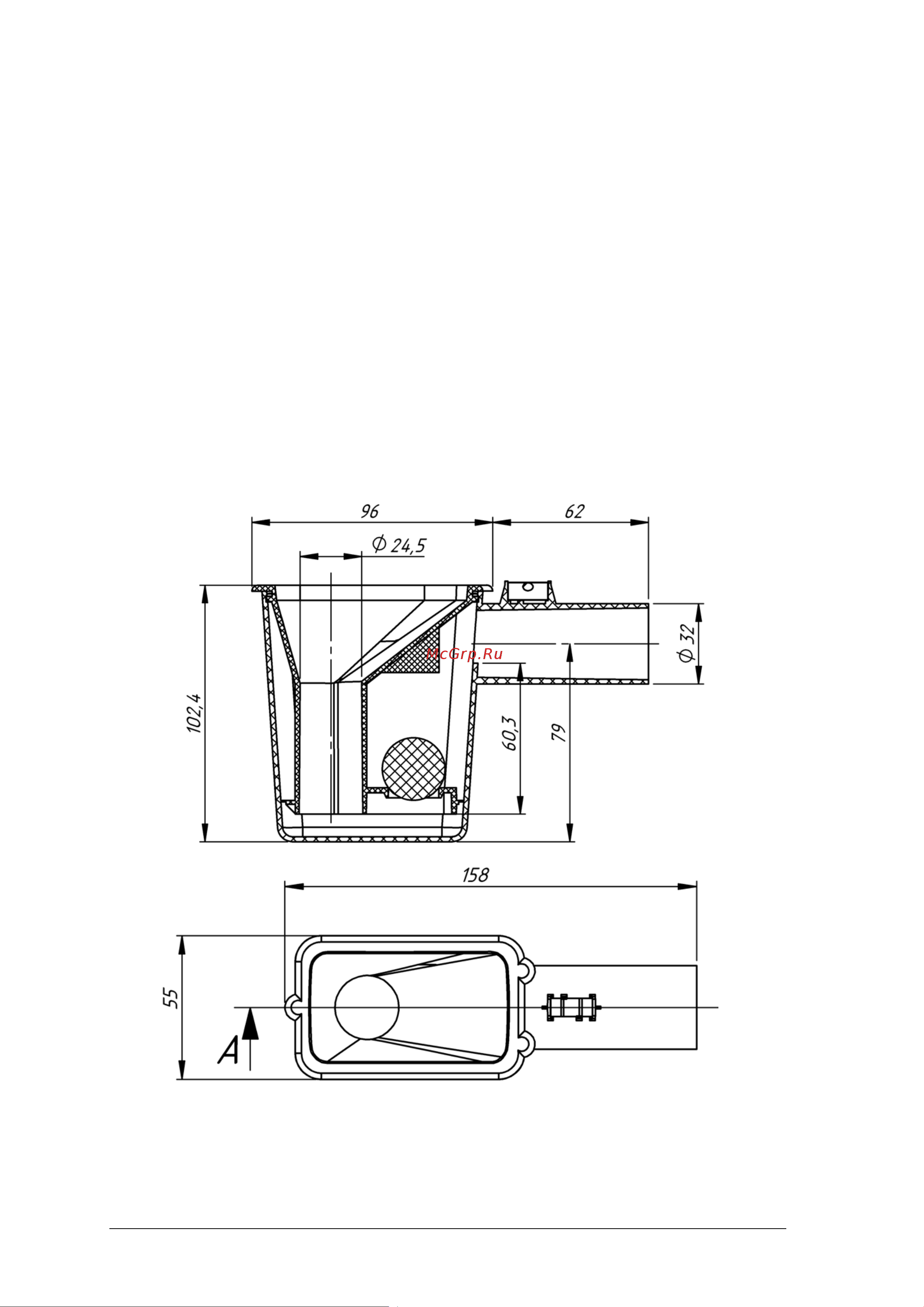

Рис. 1. Схема капельной воронки

− Выходной диаметр – 32 мм;

− Пропускная способность, не менее – 0,19 л/с;
