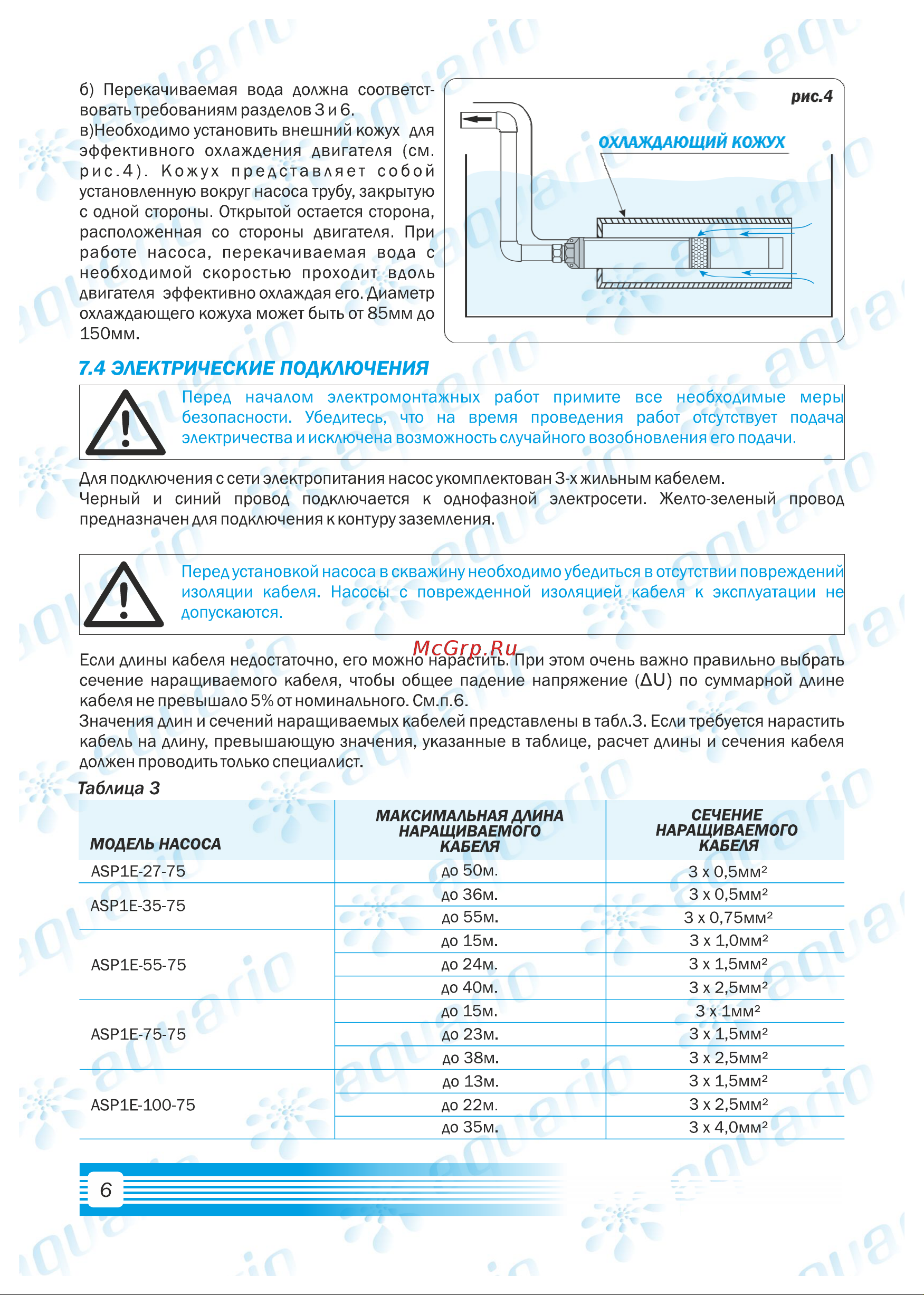

б Перекачиваемая вода должна соответст вовать требованиям разделов 3 и 6 в Необходимо установить внешний кожух для эффективного охлаждения двигателя см рис 4 Кожух представляет собой установленную вокруг насоса трубу закрытую с одной стороны Открытой остается сторона расположенная со стороны двигателя При работе насоса перекачиваемая вода с необходимой скоростью проходит вдоль двигателя эффективно охлаждая его Диаметр охлаждающего кожуха может быть от 85мм до 150мм 7 4 ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ Перед началом электромонтажных работ примите все необходимые меры безопасности Убедитесь что на время проведения работ отсутствует подача электричества и исключена возможность случайного возобновления его подачи Для подключения с сети электропитания насос укомплектован 3 х жильным кабелем Черный и синий провод подключается к однофазной электросети Желто зеленый провод предназначен для подключения к контуру заземления А Перед установкой насоса в скважину необходимо убедиться в отсутствии повреждений изоляции кабеля Насосы с поврежденной изоляцией кабеля к эксплуатации не допускаются Если длины кабеля недостаточно его можно нарастить При этом очень важно правильно выбрать сечение наращиваемого кабеля чтобы общее падение напряжение Д11 по суммарной длине кабеля не превышало 5 от номинального См п 6 Значения длин и сечений наращиваемых кабелей представлены втабл З Если требуется нарастить кабель на длину превышающую значения указанные в таблице расчет длины и сечения кабеля должен проводить только специалист Таблица 3 МОДЕЛЬ НАСОСА АЭР1Е 27 75 АЗР1Е 35 75 А5Р1Е 55 75 АЗР1Е 75 75 АЗР1Е 100 75 МАКСИМАЛЬНАЯ ДЛИНА НАРАЩИВАЕМОГО КАБЕЛЯ СЕЧЕНИЕ НАРАЩИВАЕМОГО КАБЕЛЯ до 50м до 36м до 55м до 15м до 24м до 40м до 15м до 23м до 38м до 13м до 22м до 35м 3 х 0 5мм2 3 х 0 5мм2 3 х 0 75мм2 3 х 1 0мм2 3 х 1 5мм2 3 х 2 5мм2 3 х1мм2 3 х 1 5мм2 3 х 2 5мм2 3 х 1 5мм2 3 х 2 5мм2 3 х 4 0мм2
