инструкция по эксплуатации станка JET мод. SS-5N, -6N, -8N, -12N

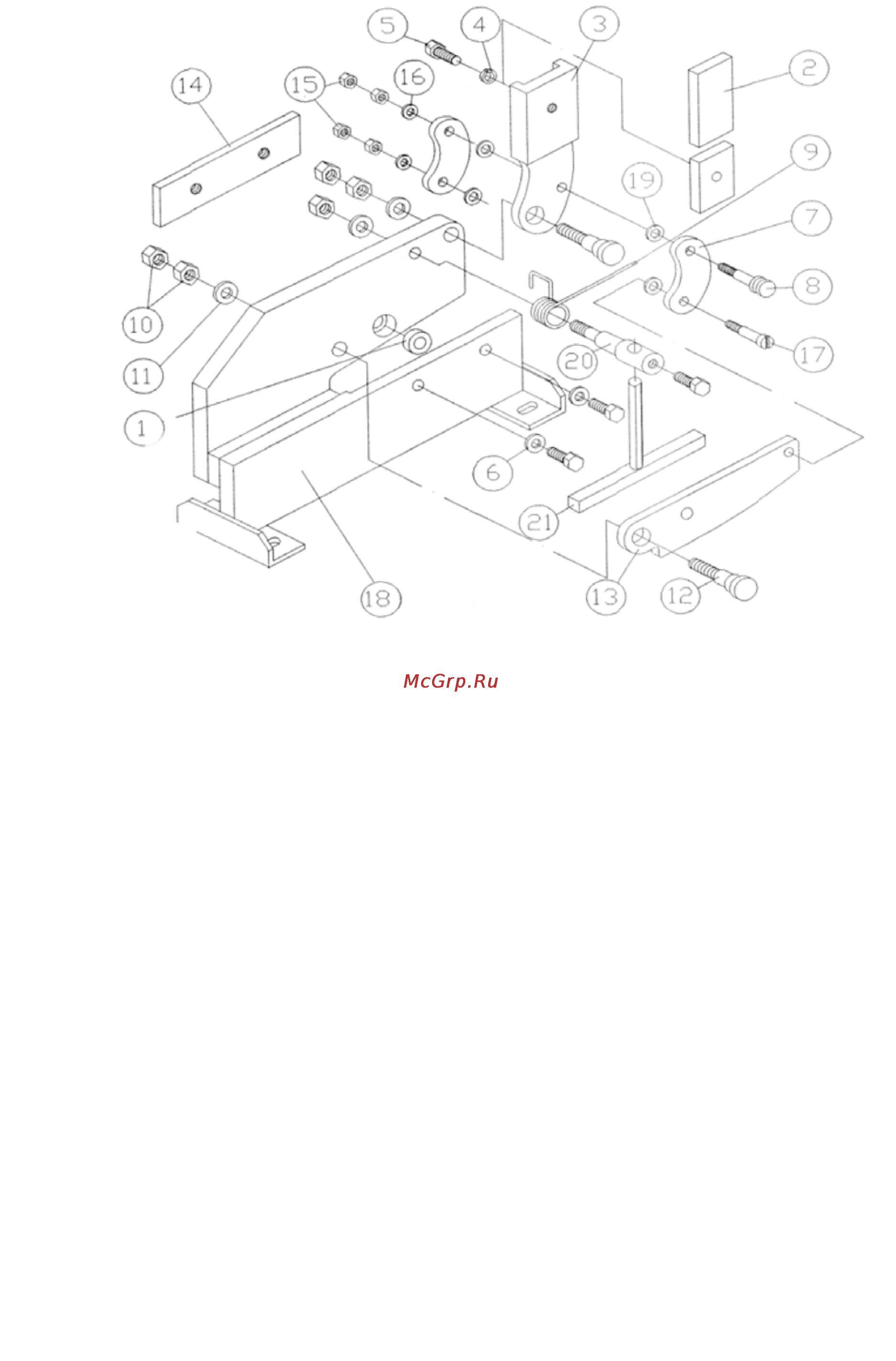

Спецификация деталей для ножниц для продольной резки металла SS-5N и SS-6N

Перечень деталей для ножниц для продольной резки металла SS-5N и SS-6N

Номер Деталь

№ № Описание Количество

1 ......... SS5N-1 ...................... Закругленное лезвие .................................. ............................... 1

........... SS6N-1 ...................... Закругленное лезвие .................................. ............................... 1

2 ......... SS5N-2 ...................... Ручной рычаг .............................................. ............................... 1

3 ......... SS5N-3 ...................... Ручной адаптер .......................................... ............................... 1

4 ......... SS5N-4 ...................... Пружинная шайба ...................................... 10 ........................... 1

5 ......... SS5N-5 ...................... Винт с шестигранной головкой .................. М10х20 ................... 4

6 ......... SS5N-6 ...................... Шайба ......................................................... 10 ........................... 2

7 ......... SS5N-7 ...................... Шатун .......................................................... ............................... 2

8 ......... SS5N-8 ...................... Болт с шестигранной головкой .................. ............................... 1

9 ......... SS5N-9 ...................... Пружина ...................................................... ............................... 1

10 ....... SS5N-10 .................... Шестигранная гайка ................................... М12 ........................ 5

11 ....... SS5N-11 .................... Шайба ......................................................... 12 ........................... 3

12 ....... SS5N-12 .................... Опорный болт ............................................. ............................... 2

13 ....... SS5N-13 .................... Верхнее лезвие .......................................... ............................... 1

........... SS6N-13 .................... Верхнее лезвие .......................................... ............................... 1

14 ....... SS5N-14 .................... Нижнее лезвие ........................................... ............................... 1

........... SS6N-14 .................... Нижнее лезвие ........................................... ............................... 1

15 ....... SS5N-15 .................... Гайка ........................................................... М8 .......................... 4

16 ....... SS5N-16 .................... Шайба ......................................................... 8 ............................. 2

17 ....... SS5N-17 .................... Болт с шестигранной головкой .................. ............................... 1

18 ....... SS5N-18 .................... Рама ............................................................ ............................... 1

........... SS6N-18 .................... Рама ............................................................ ............................... 1

19 ....... SS5N-19 .................... Шайба дистанционная ............................... 10 ........................... 4

20 ....... SS5N-20 .................... Опорный болт ............................................. ............................... 1

21 ....... SS5N-21 .................... Регулируемый упор .................................... ............................... 1
