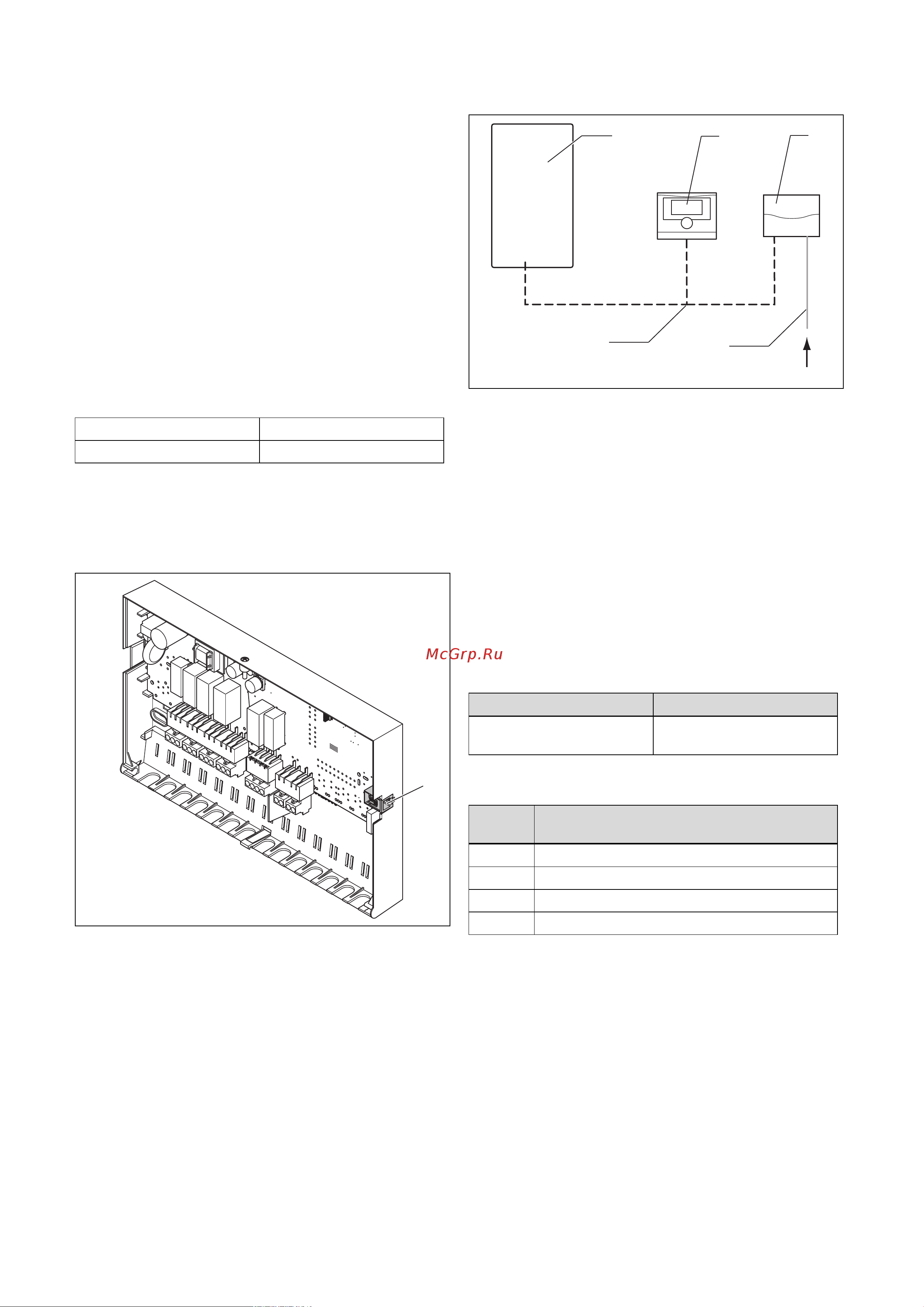

![Vaillant 0020139851 Инструкция к товару онлайн [5/8] 844110](/views2/2079639/page5/bg5.png)
Указания по документации 2
0020148362_00 VR 61 Руководство по монтажу 5
2 Указания по документации
2.1 Соблюдение совместно действующей
документации
▶ Обязательно соблюдайте инструкции, содержащиеся
во всех руководствах по эксплуатации и монтажу,
прилагаемых к компонентам системы.
2.2 Хранение документации
▶ Передайте настоящее руководство и всю совместно
действующую документацию стороне, эксплуатирую-
щей систему.
2.3 Действительность руководства
Действие настоящего руководства распространяется
исключительно на следующие изделия:
Артикул
Беларусь 0020139851
Россия 0020139851
3 Обзор изделия
3.1 Особенности изделия
1
1 Диагностическое гнездо
(для последующего
использования)
Изделие используется для расширения системы регуля-
тора.
С помощью этого изделия можно создавать различные
конфигурации системы отопления. (→ руководство по
монтажу регулятора)
Вы можете настраивать с помощью регулятора все тре-
буемые параметры.
Вы можете подключать соответствующие функциональ-
ные модули непосредственно к изделию.
Подключение к системе сетевого провода и шины
данных eBUS
230 V~
2
1
4
5
3
1 Отопительный аппарат
2 Регулятор
3 Смесительный модуль
VR 61
4 Сетевой провод 230
В (предоставляется
заказчиком)
5 Провод шины данных
eBUS
Подача сетевого питания осуществляется по месту уста-
новки изделия. Соединение через шину данных eBUS с
изделием можно отвести из любого места системы шины
данных eBUS.
3.2 Маркировочная табличка
Маркировочная табличка находится снаружи на корпусе
изделия.
3.3 Обозначение типа
Сокращение Объяснение
VR 61 Смесительный модуль
Vaillant
3.4 Проверка комплекта поставки
Количе-
ство
Название
1 Смесительный модуль VR 61
1 Стандартный датчик VR 10
1 Монтажные принадлежности (винты, дюбели)
1 Руководство по монтажу
▶ Проверьте комплект поставки на комплектность.
