4 Монтаж

6 Руководство по монтажу VR 61 0020148362_00

4 Монтаж

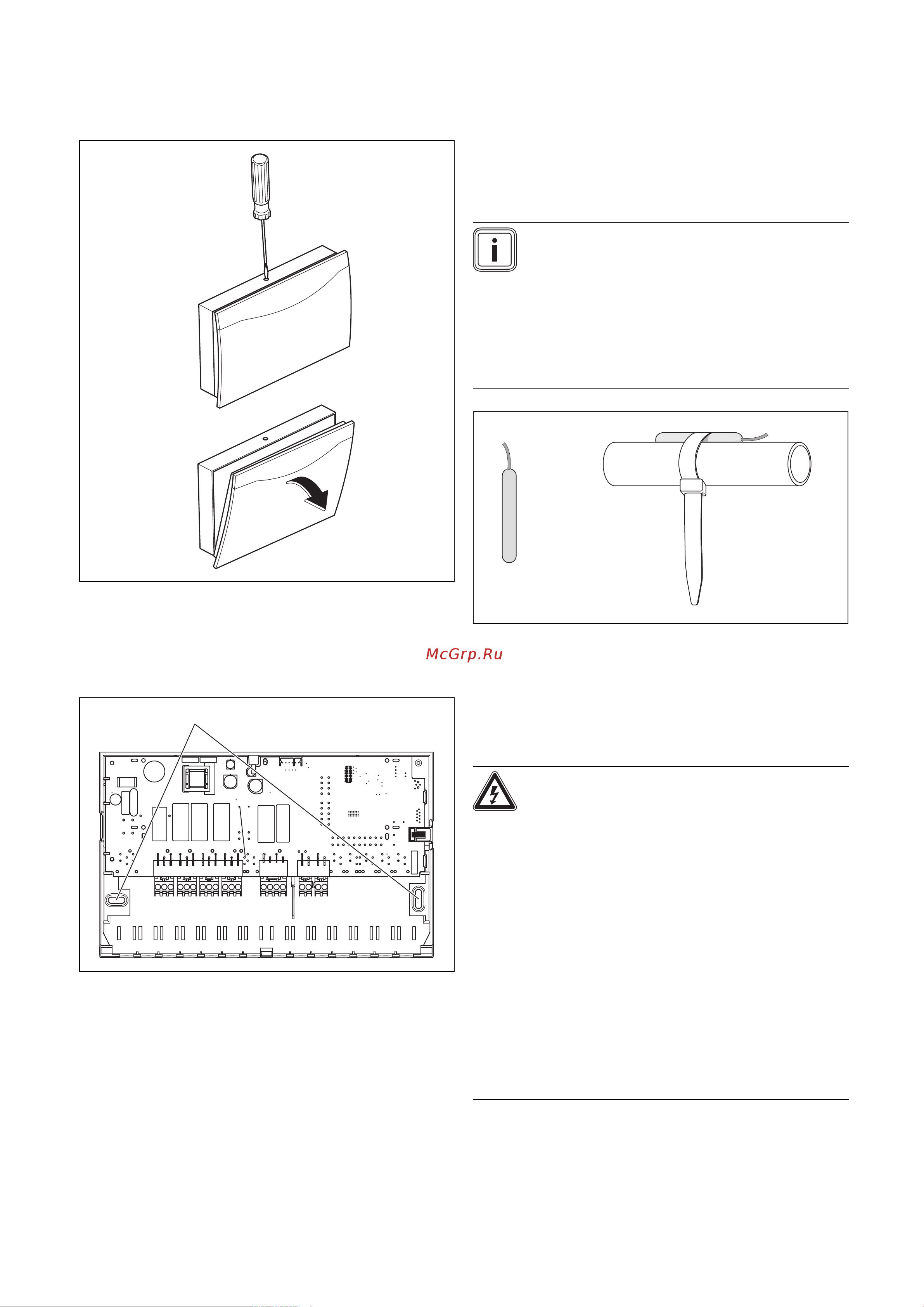

4.1 Открывание корпуса

1.

2.

1. Отпустите винт на верхней стороне корпуса.

2. Немного отведите крышку корпуса вперед.

3. Снимите крышку корпуса.

4.2 Монтаж изделия

1

1. Обозначьте точки крепления в соответствии с рас-

положением крепежных отверстий (1) в подходящем

месте.

2. Просверлите два отверстия под соответствующие

дюбели.

3. Привинтите изделие.

4. Подключите изделие. (→ страница 7)

4.3 Закрывание корпуса

1. Вставьте нижнюю часть крышки корпуса в шарнир-

ные крепления.

2. Захлопните крышку корпуса.

3. Затяните винт в верхней части корпуса.

4.4 Монтаж стандартного датчика VR 10

Указание

VR 10 можно использовать в качестве датчика

накопителя (например, как погружной датчик в

погружной гильзе), датчика температуры теп-

лоносителя в подающей линии (например, в

гидравлическом разделителе) или в качества

накладного датчика. Для максимального улуч-

шения определения температуры рекоменду-

ется изолировать трубу с датчиком.

▶ При использовании VR 10 в качестве накладного дат-

чика закрепите VR 10 с помощью прилагаемой натяж-

ной ленты к трубе системы отопления.

5 Электромонтаж

Опасность!

Опасность для жизни от находящихся

под напряжением разъемов!

При выполнении работ на открытом из-

делии или в распределительной коробке

отопительного аппарата существует опас-

ность для жизни в результате поражения

током.

▶ Перед началом работ на открытом из-

делии или в распределительной ко-

робке отопительного аппарата отклю-

чите подвод электрического тока.

▶ Предотвратите повторное включение

подвода электрического тока.

▶ Не выполняйте никаких работ, если

на плате изделия светится светодиод

(зеленый).
