4 Монтаж

6 Руководство по монтажу VR 71 0020197279_00

3.6 Принцип работы

У изделия имеются входы и выходы. Благодаря разному

расположению входов и выходов можно реализовать

различные системы. Конфигурация входов и выходов

производиться на регуляторе.

3.7 Маркировочная табличка

Заводская табличка находится на правой стороне кор-

пуса.

Данные на маркировочной

табличке

Значение

Серийный номер Для идентификации

VR 71 Обозначение изделия

В Рабочее напряжение

Вт Потребляемая мощность

Включаемая мощность на

одно реле и общая включае-

мая мощность

Изделие соответствует

европейским стандартам

и директивам

Надлежащая утилизация

изделия

3.8 Проверка комплектности

Количе-

ство

Компонент

1 VR 71

4 VR 10

1 VR 11

1 Монтажные принадлежности (винты, дюбели)

1 Руководство по установке

▶ Проверьте комплект поставки на комплектность.

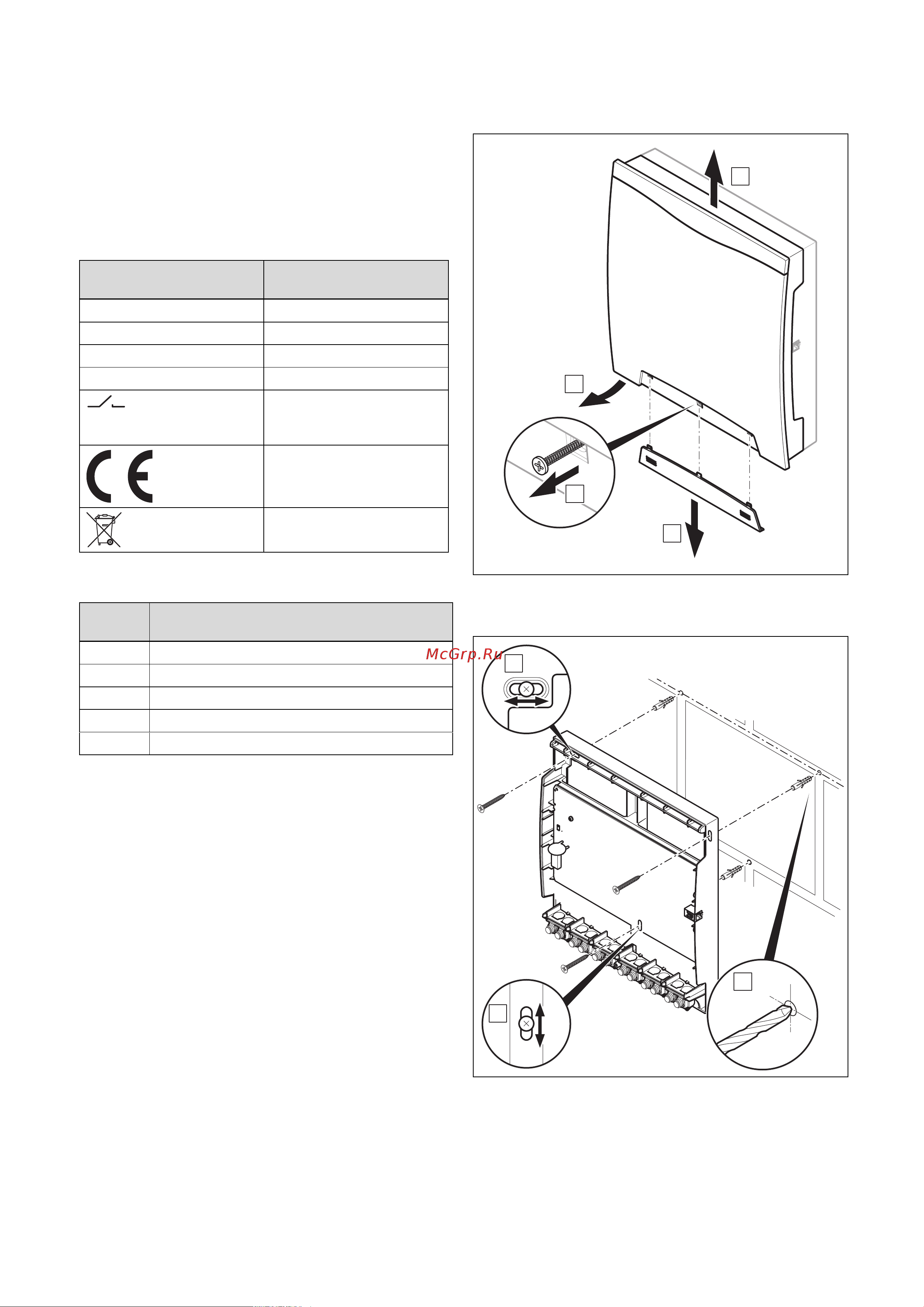

4 Монтаж

Открывание изделия

1. Откройте изделие, как показано на рисунке.

Монтаж изделия

2. Смонтируйте изделие с помощью подходящего кре-

пежа, как показано на рисунке.

3. Подключите изделие. (→ страница 7)

Закрывание изделия

4. Навесьте переднюю облицовку на настенный цо-

коль.
