Электромонтаж 5
0020197279_00 VR 71 Руководство по монтажу 7
5. Зафиксируйте переднюю облицовку крепежным вин-
том .
6. Надвиньте крышку на крепежный винт до щелчка.
5 Электромонтаж
Опасность!
Опасность поражения электрическим
током
При выполнении работ на электрических
компонентах с подключением к сети низ-
кого напряжения возникает опасность по-
ражения электрическим током.
▶ Обесточьте изделие.
▶ Примите меры к предотвращению по-
вторного включения изделия.
▶ Проверьте изделие на отсутствие на-
пряжения.
▶ Открывать изделие только в обесто-
ченном состоянии.

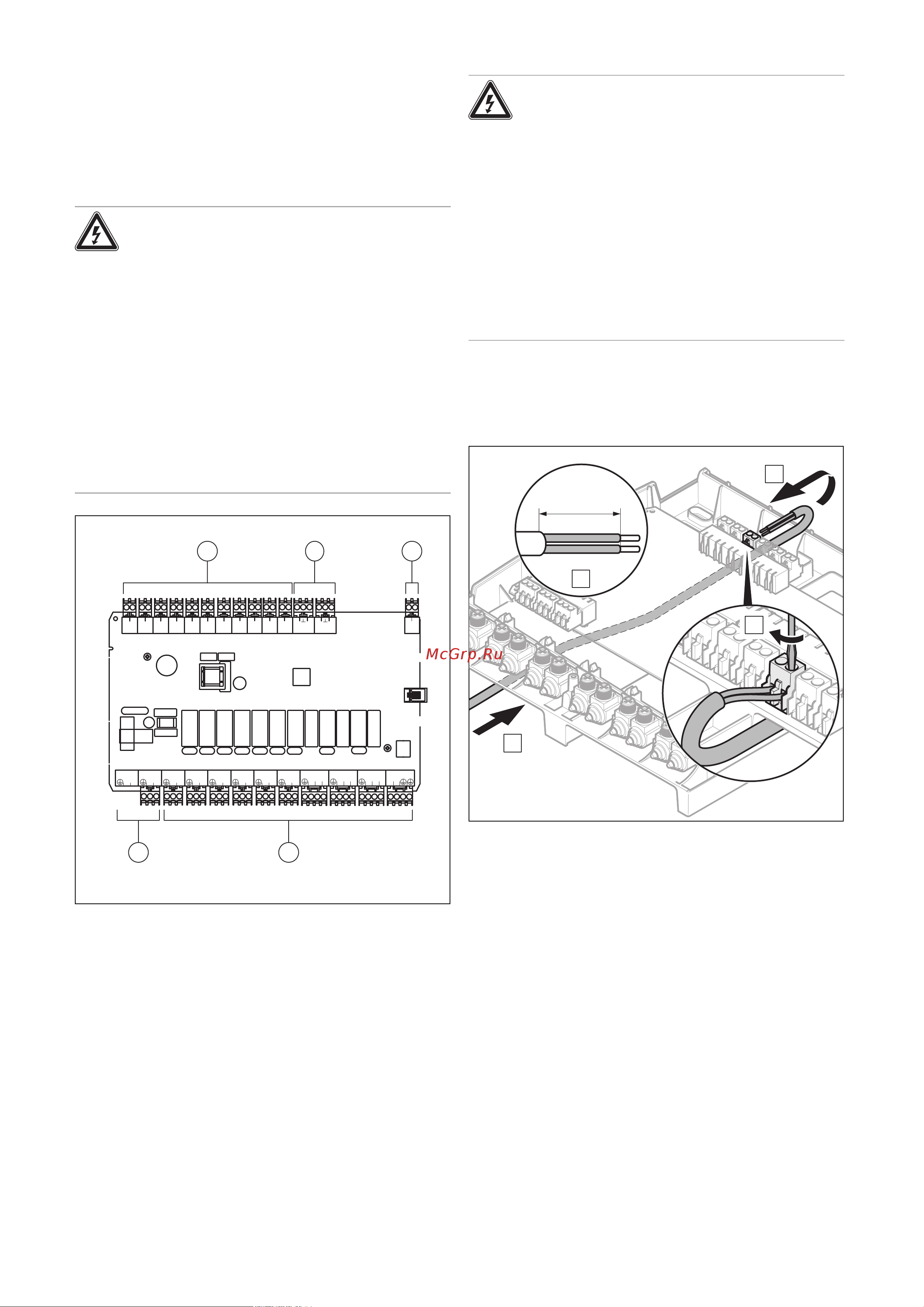

BUS
-+
S1
12
S2
12
S3
12
S4
12
S5
12
S6
12
S7
12
S8
12
S9
12
S10
12
S11
12
S12
OI
S13
OI
R7/8
N
1
2
R13
NN
R11/12
N
1
2
R9/10
N
1
2
R6
L
N
R5
L
N
R4
L
N
R3
L
N
R2
L
N
R1
L
N
230V
L
N
230V
L
N
1
4
5
2
3
1 Вход
2 Вход и выход
3 eBUS
4 Выход
5 Подключение к элек-
тросети
1. Подключите необходимые входы и выходы выбран-
ной схемы.
2. Подключите изделие с помощью стационарного под-
ключения и разъединительного устройства с раство-
ром контактов не менее 3 мм (например, предохра-
нителей или силовых выключателей).
Опасность!
Опасность повреждения в результате
ненадлежащего монтажа!
Соединительные провода, на которых
снято слишком много изоляции, могут
стать причиной коротких замыканий и по-
вреждений блока электроники из-за слу-
чайного отделения жилы.
▶ Чтобы избежать коротких замыканий,
длина снятой внешней обмотки гибких
проводов не должна превышать 2,5 см.
▶ Проводите провода правильно.
▶ Используйте кабельные зажимы.
3. При снятии защитной оболочки кабеля не повредите
изоляцию жил.
Подключение провода к верхней клеммной ко-
лодке
C
B
D
≤25 mm
A
4. Подключите необходимые входы и выходы, как по-
казано на рисунке.
5. Подсоедините кабель eBUS к клеммной планке в
настенном цоколе регулятора.
