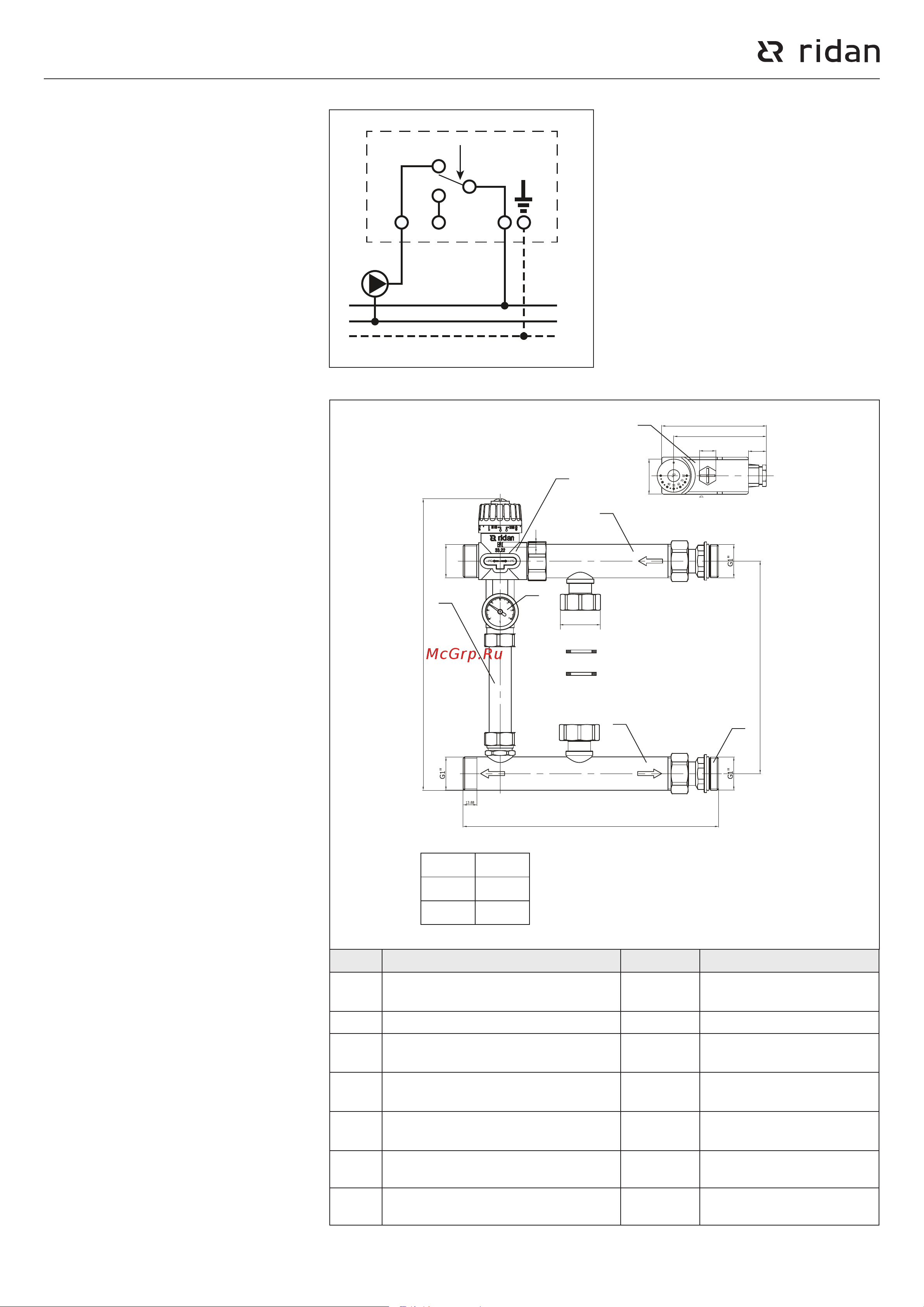

2
Техническое описание. Смесительные узлы для теплого пола FHM-CR
Комплект поставки, габаритные
и присоединительные размеры
1
4
3
5
35
104,5
SW16,4
92,5
6
7
5
18
2
G1"
G1"
H
C
L
H 291
L 255
C 210
№ Наименование Кол-во Примечание
1
Патрубок для подключения
в обратный коллектор
1
2 Патрубок байпас 1
3 Термосмесительный клапан 1
Диапазон настройки
температуры 30–55 °С
4
Патрубок для подключения
в подающий коллектор
1
5 Предохранительный термостат 1
Диапазон настройки
температуры 0-90 °С
6 Присоединительные фитинги 2
7 Термометр 1
Предохранительный
термостат
Насос
Термостат
РЕ
1 2 C
+ °C
РЕ
N
L
При достижении температуры уставки
реле переключает контакт с позиции
1-С на 2-С.
