3
Техническое описание. Смесительные узлы для теплого пола FHM-CR

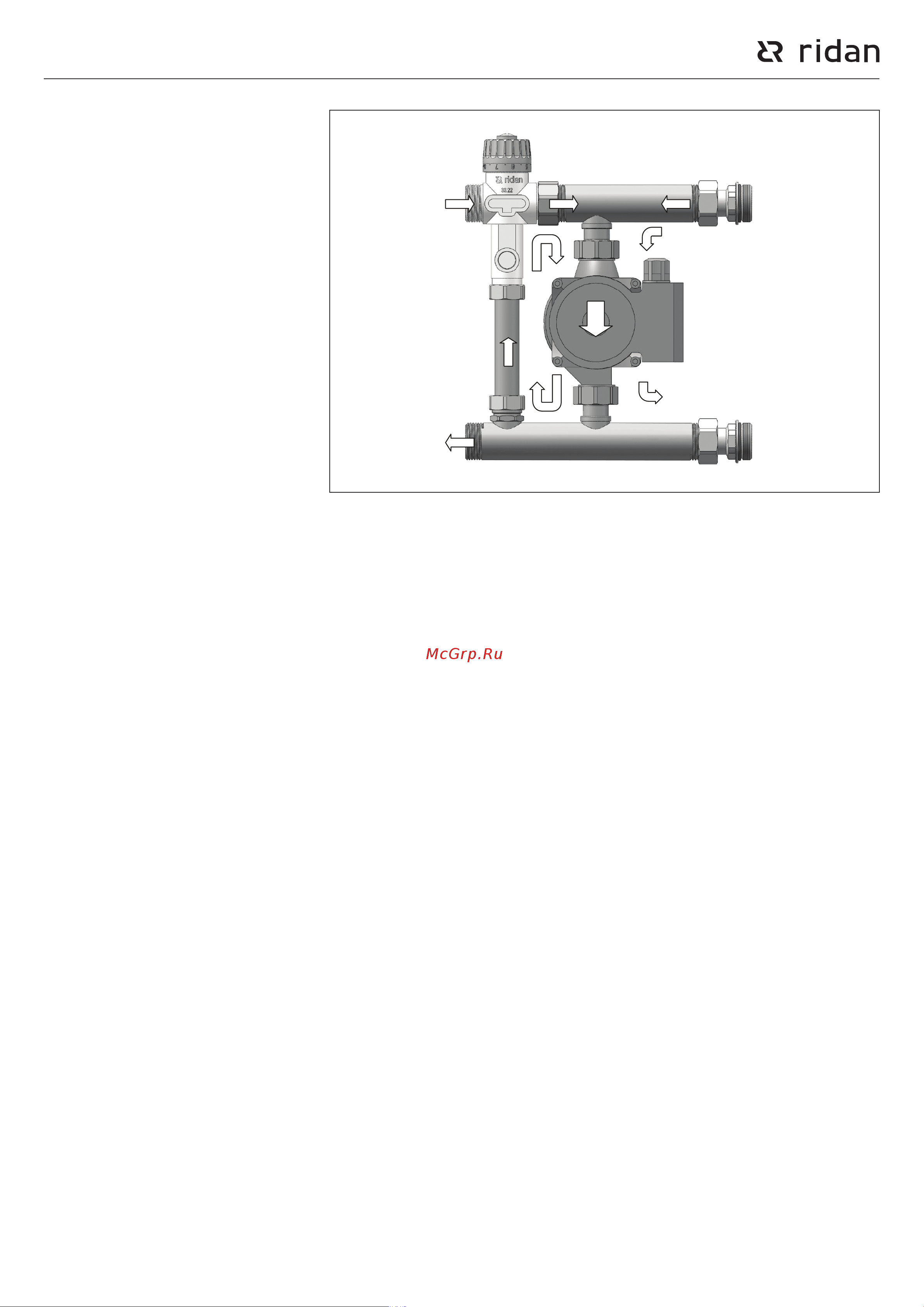

Схема работы
Регулирующим элементом смеситель-
ного узла FHM является термосмеси-
тельный клапан, работающий по прин-
ципу пропорционального регулятора.
Термосмесительный клапан имеет
условные обозначения на рукоятке:
Min, 1-8, Max.
Установите положение рукоятки кла-
пана в необходимое положение, чтобы
температура потока во вторичный кон-
тур соответствовала желаемому значе-
нию в диапазоне 30-55°C. Температура
подачи во вторичный контур опреде-
ляется и корректируется с помощью
термометра байпасной линии, входя-
щего в комплект поставки.
Чувствительный элемент термосмеси-
тельного клапана, контактирующий с
теплоносителем, непрерывно отслежи-
вает заданное значение температуры.
В случае отклонения от заданной темпе-
ратуры меняется пропускное сечение
клапана, вследствие чего меняется ко-
личество подаваемого теплоносителя.
Теплоноситель из подающего трубо-
провода первичного контура смеши-
вается перед всасывающим патрубком
циркуляционного насоса с теплоно-
сителем из обратного трубпоровода
теплых полов (вторичного контура)
в пропорции необходимой для поддер-
жания заданной температуры подачи.
Подающая линия
первичный контур
Обратная линия
первичный контур
Подающая линия
вторичный контур
Обратная линия
вторичный контур
