48
7. ОСЛАБЬТЕ НАТЯЖЕНИЕ РЕМНЯ ПРИВОДА ТЯГИ НА РОЛИКЕ (J)
и снимите ремень привода тяги (K) со шкивов.
ПОДСКАЗКА: Вставьте 3/8" ручку привода с храповиком (в положение
“ВКЛ”) в квадратное отверстие в рычаге ролика (J) и поверните по
часовой стрелке чтобы ослабить натяжение.
8. С ослабленным роликом установите новый ремень привода на
шкивы и внутрь держателя
(L).
9. Установите ремень привода шнека только вокруг и внутрь желоба
шкива привода шнека (E).
10. В то время как ваш помощник медленно поднимает ручки чтобы
соединить корпус шнека и раму, потяните за ремень привода шнека
и сдавите по бокам вокруг шкива, так чтобы ремень полностью сел
в желоб шкива (E).
11. Соедините снегоуборщик в единое целое и проверьте правильность
движения ремней. Если в процессе сборки ремень привода шнека
соскочил со шкива (и был пойман роликом (M), разъедините
снегоуборщик снова и повторите пункт 10. При соединении корпуса
шнека и рамы ремень должен полностью находиться в желобе
шкива.
12. Установите два болта (F) и шайбы гровер (G) и тщательно
затяните.
13.
УСТАНОВИТЕ ШКИВ ДВИГАТЕЛЯ (A) – Установите ремень в желоб
шкива и оденьте шкив на ось. Установите шайбу, шайбу гровер и
болт и тщательно затяните (с усилием 30-35 ft. lbs. / 41-47 N-m).
Убедитесь, что ремень находится внутри держателя (L).
14. УСТАНОВИТЕ КРЫШКУ и два (2) винта. Тщательно затяните.
15. УСТАНОВИТЕ КАНАЛ ВЫБРОСА – См. раздел “УСТАНОВИТЕ
ВЫБРАСЫВАТЕЛЬ/ГОЛОВКУ ВЫБРАСЫВАТЕЛЯ” в разделе Сборка
данной инструкции.
Rihmade vahetamine
Tühjendusteo ja veoajami rihmad pole reguleeritavad. Kui rihmad on kahjus-
tunud või hakkavad kulumuse tõttu libisema, tuleb need asendada. Soovitav
on, et rihma(d) asendab keskuses töötav kvalifi tseeritud hooldustöötaja.
TÄHELEPANU: Tühjendusteo ja veoajami rihmad soovitatakse asendada
samaaegselt.
Teie lumepuhuril olevad V-rihmad on spetsiaalse ehitusega ja neid tuleb
asendada tootja originaalvarustusse kuuluvate rihmadega (OEM), mille saate
oma lähima edasimüüja käest. Muude kui OEM-rihmade kasutamine võib
põhjustada kehavigastusi või kahjustada lumepuhurit.

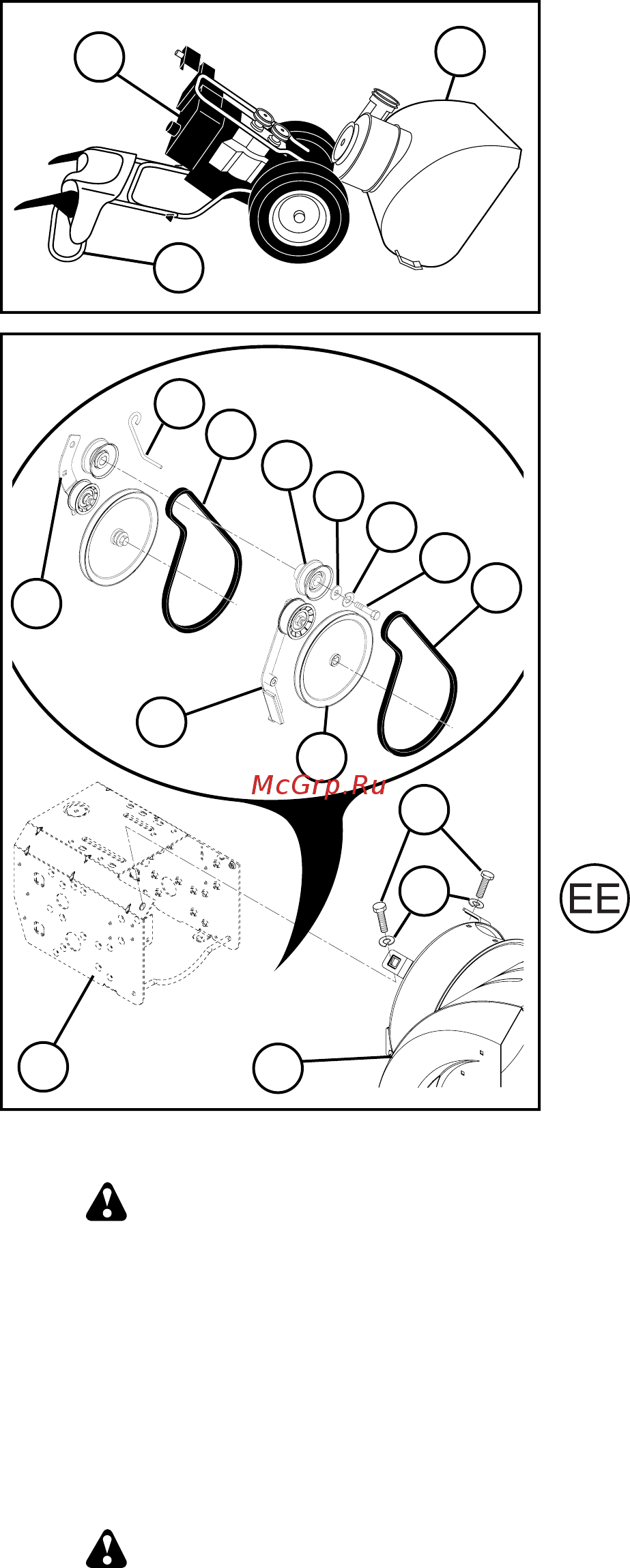

3
2
1
E
D
C
B
A
F
G
H
J
K
L
M
2
1
HOIATUS: Rihma asendamine nõuab lumepuhuri lahtivõtmist. Eraldades tühjendusteo korpust (1) raamikomplektilt
(2) on oluline, et abiline seisaks töötamisasendis ja hoiaks lumepuhurit käepidemetest (3). Kui lumepuhur peaks
rihmavahetuse ajal kukkuma, võib tulemuseks olla tõsine kehavigastus ja/või seadme kahjustumine.
1. EEMALDAGE KÜTUSEPAAGIST BENSIIN – laske kütus paagist sobivasse kogumisanumasse, viibides väljas ja eemal
lahtisest tulest või leekidest. Pühkige ära kogu maha tilkunud bensiin.
2. EEMALDAGE TÜHJENDUSRENN – keerake lukustusmutreid, mis kinnitavad renni pöördpead kinnitustoendile, lahti vaid
nii palju, et renni pöördpead oleks võimalik üles tõsta ja tühjendusrenni lumepuhurilt eemaldada.
3. EEMALDAGE RIHMAKATE- vaadake käesoleva juhendi peatükki “RIHMAKATTE EEMALDAMINE”.
4. EEMALDAGE MOOTORI RIHMARATAS (A) – eemaldage polt (B), lukustusseib (C) ja lameseib (D), mis rihmaratast mootori
väntvõlli külge kinnitavad. Eemaldage väntvõllilt ainult välimine (teo) rihmaratas (A).
5. VÕTKE LUMEPUHUR LAHTI – ajal, mil teie abiline seisab töötamisasendis ja hoiab kinni masina käepidemetest, eemald-
age kaks polti (F) ja lukustusseibid (G), mis hoiavad koos tühjendusteo korpust (1) ja raami (2).
HOIATUS: Kui viimane polt on eemaldatud, paluge abilisel masina käepidemed ettevaatlikult maha panna.
6. EEMALDAGE TÜHJENDUSTEO RIHM (H) rihmaratta (E) ümbert.
7. ALANDAGE VEOAJAMI RIHMA PINGUTUSRULLI (J) PINGET ja eemaldage veoajami rihm (K) rihmarataste ümbert.
NÄPUNÄIDE: Sisestage 3/8-tolline juhtpõrkratas (seesolevas asendis “ON”) pingutusrulli õlas (J) olevasse kandilisse avasse
ja pöörake põrkratast pinge alandamiseks päripäeva.
8. Kui pingutusrulli pinge on alandatud, paigaldage uus veoajami rihm ümber rihmarataste ja rihmahoidikute (L) sisse.
9. Asetage tühjendusteo rihm (H) ainult ümber teo rihmaratta (E) ja selle sees olevasse soonde.
10. Ajal, mil teie abiline tõstab aeglaselt käepidemeid üles, et tühjendusteo korpus ja raamikomplekt kokku ühendada, tõmmake
üles tühjendusteo rihm ja pigistage pooled rihmaratta kohal kokku, nii et rihm paigutub täielikult rihmaratta soonde (E).
11. Pange lumepuhur täielikult kokku ja kontrollige hoolikalt rihmade õiget kulgu. Kui tühjendusteo rihm on rihmaratast välja
surutud (jäädes lumepuhuri kokkupaigutamisel kinni vastu pingutusrulli õla toendit (M), lahutage lumepuhuri osad ja korrake
astet 10. Rihm peab lumepuhuri kahte osa ühendades üleni paiknema rihmaratta soone sees.
12. Asetage kohale kaks kuuskantpolti (F) ja lukustusseibid (G) ja keerake need tihedalt kinni.
