www.kraton.ru
Машина снегоуборочная бензиновая GSB-6,5SEL-M, артикул 5 08 01 012
34 15
В таблице 3 «Виды и периодичность технического обслужи-
вания» указаны интервалы технического обслуживания. Если
снегоуборочная машина работает с максимальной нагрузкой,
интервалы между выполнением операций технического обслу-
живания должны быть сокращены. Техническое обслуживание
снегоуборочной машины должно выполняться с учетом степени
загрязнения масла, фильтров и износа деталей двигателя.
ВНИМАНИЕ! Перед началом любых работ по
техническому обслуживанию остановите дви
-
гатель снегоуборочной машины и дайте ему
остыть. Обязательно снимите наконечник с
высоковольтным проводом со свечи зажига-
ния. Самостоятельно можно выполнять только
те работы по техническому обслуживанию, ко
-
торые описаны в данной инструкции. Все дру
-
гие работы, в особенности обслуживание дви
-
гателя и ремонт, должны выполняться только
квалифицированным специалистом. Некомпе
-
тентно проведенные работы могут привести к
поломкам снегоуборочной машины.
Техническое обслуживание
Замена масла в двигателе
• Первую замену моторного масла в картере двигателя необ
-
ходимо произвести через 50 часов наработки двигателя. Все
последующие замены масла в картере двигателя необходимо
производить в соответствии с указаниями приведенной табли-
цы. Порядок смотри в разделе «Заливка масла в двигатель».
Очистка воздушного фильтра
• ВНИМАНИЕ! Запрещен запуск двигателя со снятым или по-
врежденным воздушным фильтром.
• Воздушный фильтр через 30–50 часов работы (или раньше
при сильном загрязнении) необходимо очистить. Если через 50
36
3
35
30
34
27
32
2
31
33

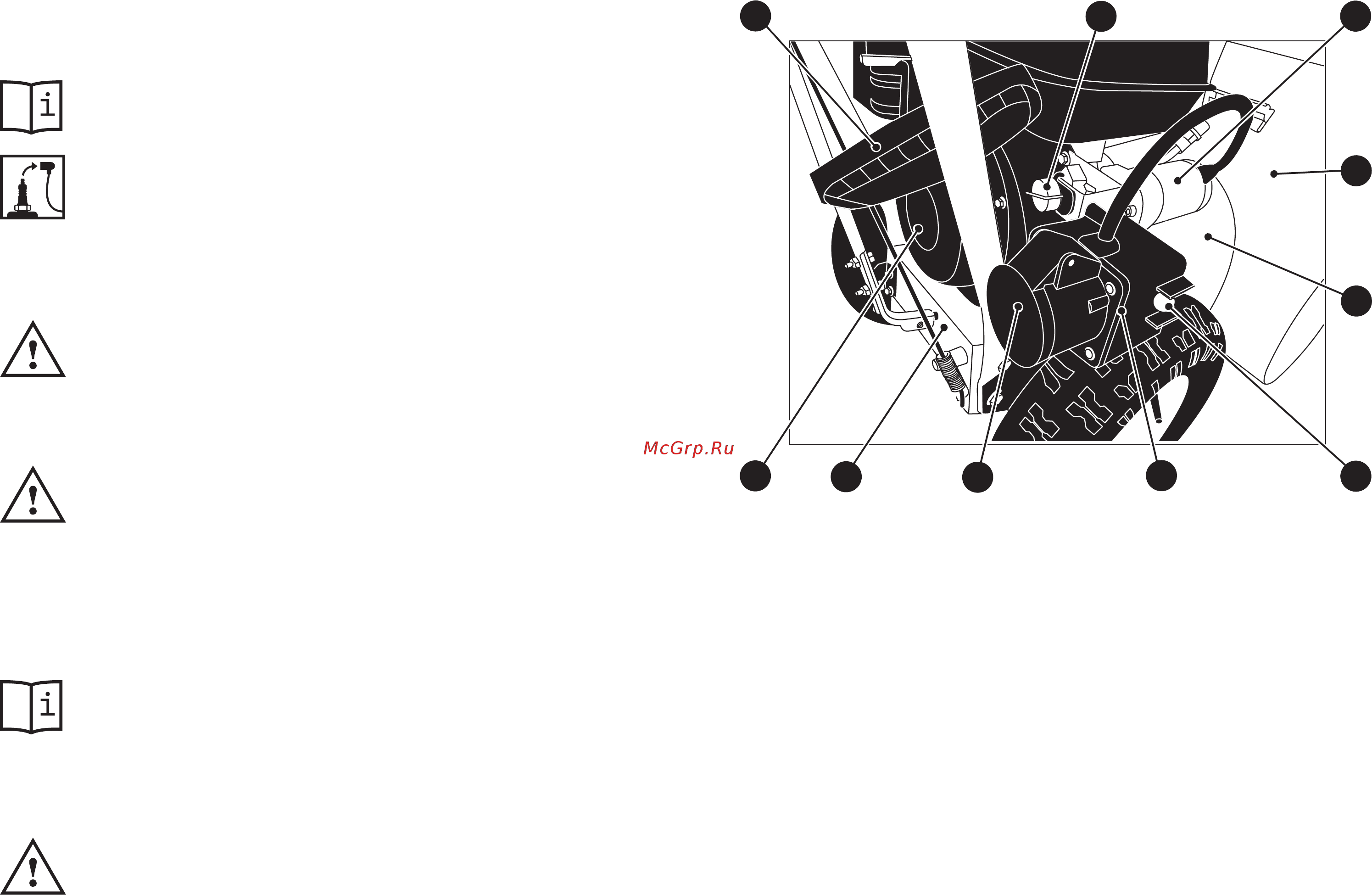

Рисунок 2 — Элементы и узлы снегоуборочной машины
2. Снегозаборник
3. Роторный отсек
27. Трансмиссия
30. Стартер ручной
31. Рукоятка ручного стартера
32. Выключатель зажигания
33. Электрический стартер
34. Кнопка включения электрического
стартера
35. Блок электрозапуска
36. Крышка вилки для подключения ро
-
зетки электрического кабеля (220 В, 50
Гц)
