Машина снегоуборочная бензиновая GSB-6,5SEL-M, артикул 5 08 01 012
16 33
Сухой и умеренный снег
• Снежный покров глубиной до 20 см может быть быстро и легко
удален при среднескоростном режиме работы снегоуборочной
машины. При снежных заносах и плотном снеге глубиной более
20 см, двигайтесь медленно, чтобы выброс снега из желоба 2
осуществлялся непосредственно после попадания снега в шнек
21.
• Разгрузка снега должна осуществляться в направлении дви-
жения ветра.
Мокрый и плотно слежавшийся снег
• При плотно слежавшемся и мокром снеге двигайтесь медлен-
но. Если мокрый слежавшийся снег явился причиной замедлен
-
ной работы шнека 1 и закупоривания желоба выброса снега 6,
то работайте толчками, попеременно включая, передний и за
-
дний ход. Такой способ работы способствует выбросу снега из
закупорившегося желоба 6 (см. рис. 1).
Снежные заносы
• При уборке глубокого снега, используйте метод работы толч-
ками, описанный выше. Поверните желоб выброса снега 6 (см.
рис. 1) в сторону от снежного заноса. Для облегчения работы
снегоуборочной машины с помощью снегоуборочной лопаты
дополнительно обрушьте вершины снежных заносов.

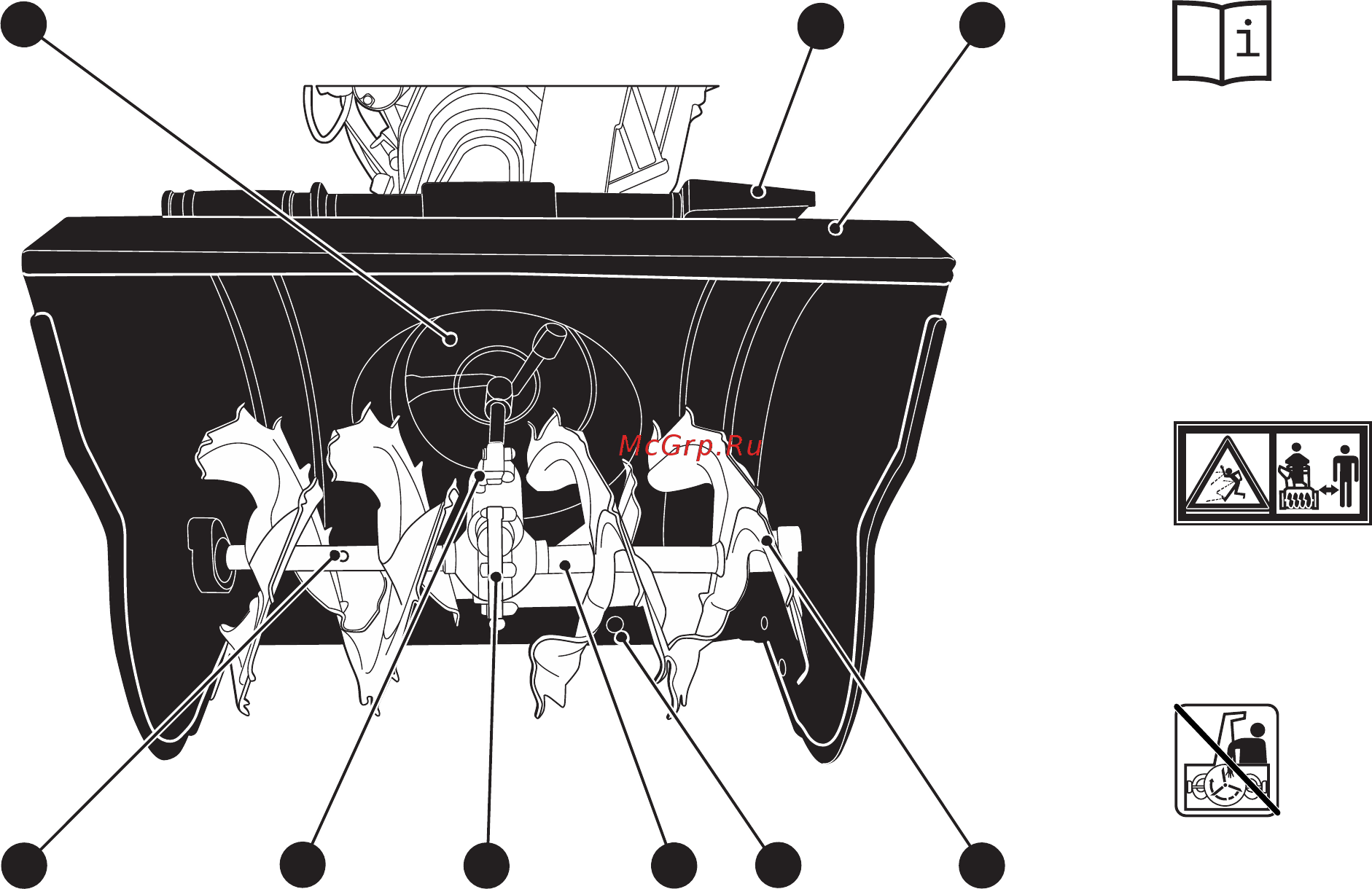

Рисунок 3 — Cнегозаборный узел снегоуборочной машины
1. Шнек
2. Снегозаборник
4. Лопатка для прочистки снега
37. Срезной палец со шплинтом
38. Ротор
39. Скребок
40. Вал червячного редуктора
41. Червячный редуктор
42. Пресс-масленка шариковая
41
39
40
37
1
38
42
2
4
