16

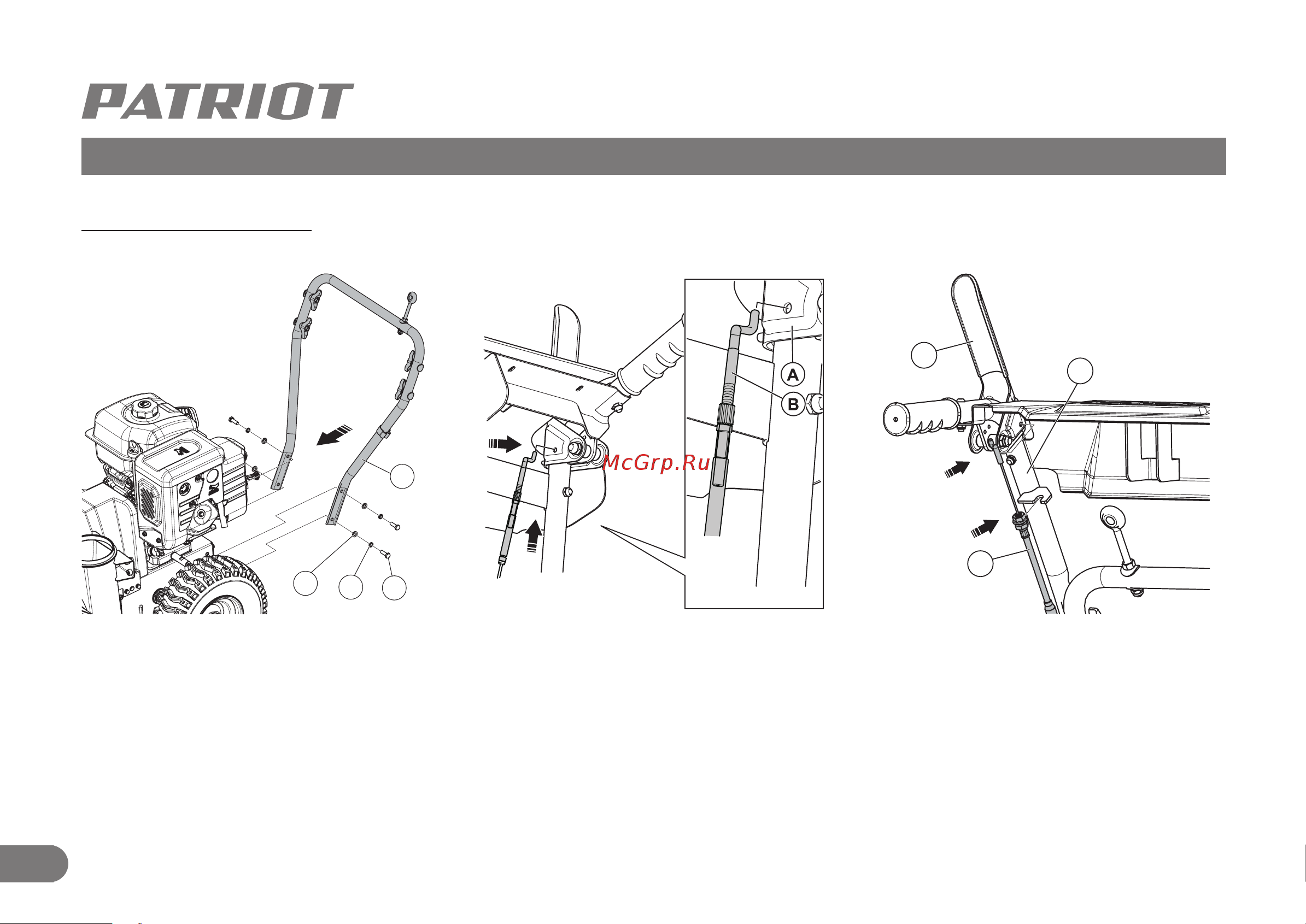

8. СБОРКА БЕНЗИНОВОГО СНЕГОУБОРЩИКА
Установка рукояток.
Для удобства установки рукояток, сни-
мите колеса.
Совместите крепежные отверстия на
нижней рукоятке (D) и корпусе снегоу-
борщика. Используйте крепёжные эле-
менты (А) - болт М8х50 – 4шт.; (В) гро-
верная шайба – 4 шт.; (С) - шайба 4 шт.
Затяните с моментом затяжки 25 Нм
Установите колеса обратно на место и зафиксируйте скобой.
Перед установкой верхней рукоятки закрепите на ней тросы хода и привода шнеков.
C
B
D
A
A
B
C
