Patriot PS 917 426108417 [19/32] Сборка бензинового снегоуборщика

Установка поворотного желоба

8. СБОРКА БЕНЗИНОВОГО СНЕГОУБОРЩИКА

Для предохранения от повреждений

частей ковша снегоуборочной машины

установите башмаки по его обеим сто-

ронам. Используйте детали крепежа: (А)

болт M8×25 – 2 шт.; (В) болт M8×20 – 2

шт.; (D) гроверная шайба D8 – 4 шт.; (E)

Гайка М8 – 4 шт.

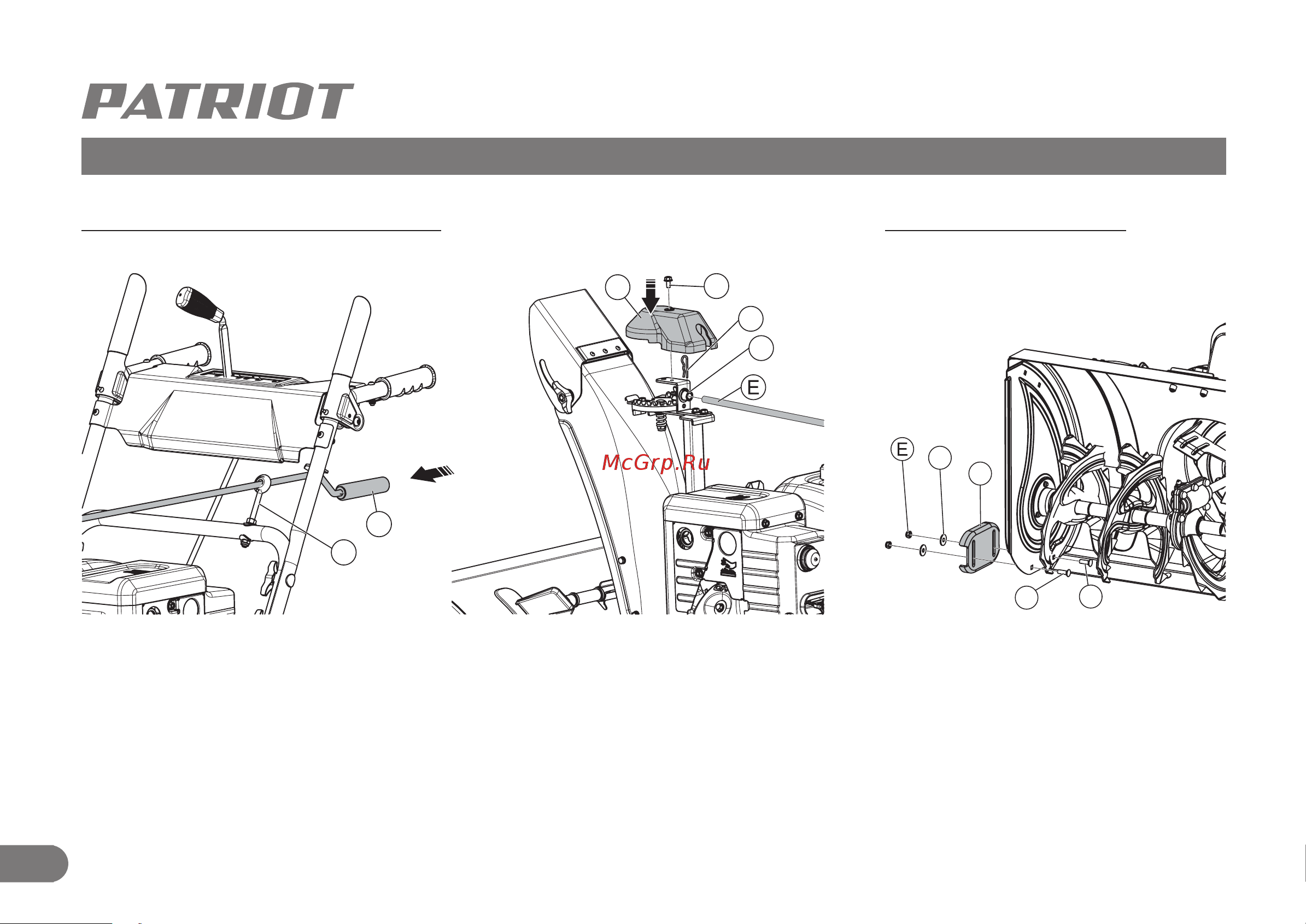

Проденьте рукоятку поворота желоба (А) через хомут (В) нижней рукоятки и устано-

вите её в отверстие рулевого механизма, зафиксируйте штифтом. Установите декора-

тивную крышку (А) и зафиксируйте ее. Используйте крепеж: (В) болт M6×12 – 1 шт.; (С)

шплинт – 1 шт.

Установка башмаков.
