16

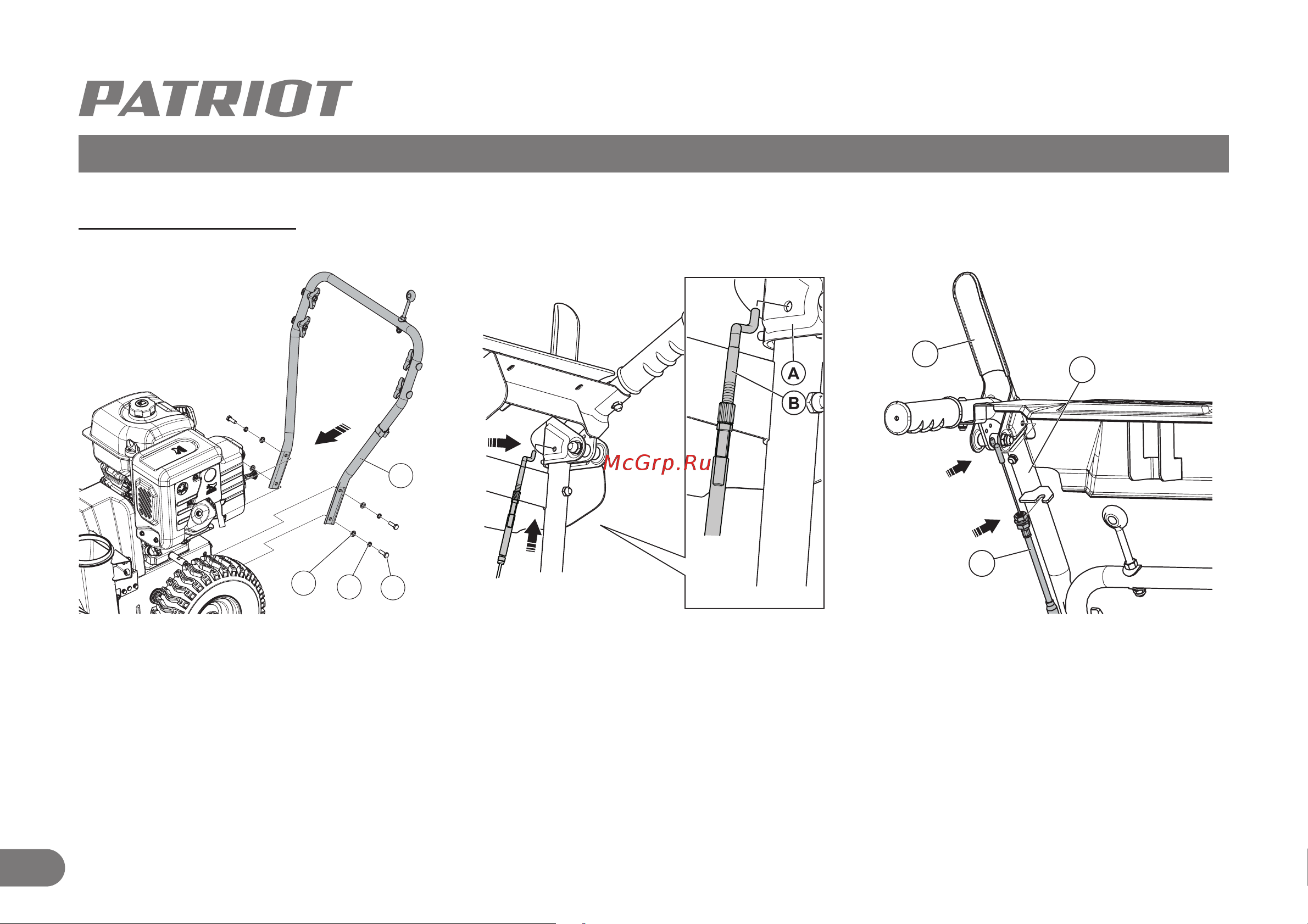

8. СБОРКА БЕНЗИНОВОГО СНЕГОУБОРЩИКА
Установка рукояток
Для удобства установки рукояток, сними-
те колеса.
Совместите крепежные отверстия на
нижней рукоятке (D) и корпусе снегоу-
борщика. Используйте крепёжные эле-
менты - бокс №1: (А) - болт М8х50 – 4шт.;
(В) гроверная шайба – 4 шт.; (С) - шайба 4
шт. Затяните с моментом затяжки 25 Нм.
Установите колеса обратно на место и зафиксируйте скобой.
Перед установкой верхней рукоятки закрепите на ней тросы хода и привода шнеков.
C
B
D
A
A
B
C
