17
8. СБОРКА БЕНЗИНОВОГО СНЕГОУБОРЩИКА

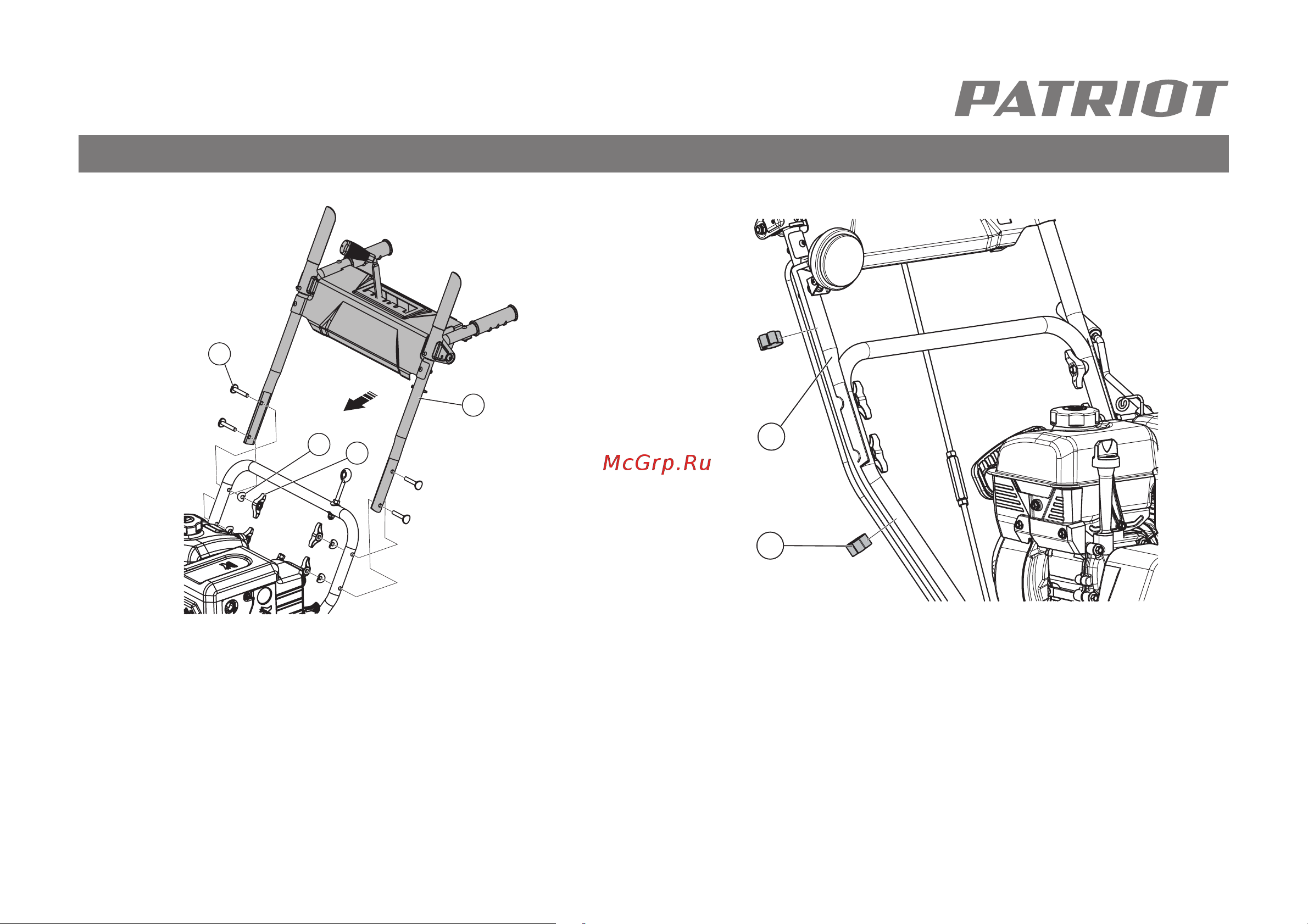

Совместите отверстия нижней и верхней рукояток, и закрепите
при помощи болтов и пластиковых барашковых гаек. Исполь-
зуйте крепёжные элементы - бокс №3: (А) болт М8х50 – 4шт.;
(В) фигурная шайба – 4 шт.; (С) барашковая гайка М8 - 3 шт. За-
тяните болты от руки. Закрепите трос привода шнеков.
После установки верхней рукоятки закрепите трос привода шне-
ка при помощи пластиковой клипсы из бокса №7.
A
B
C
D
B
A
