СРК-2.3У ООО «Климат-Контроль НН» г. Нижний Новгород

4.Алгоритм работы СРК.

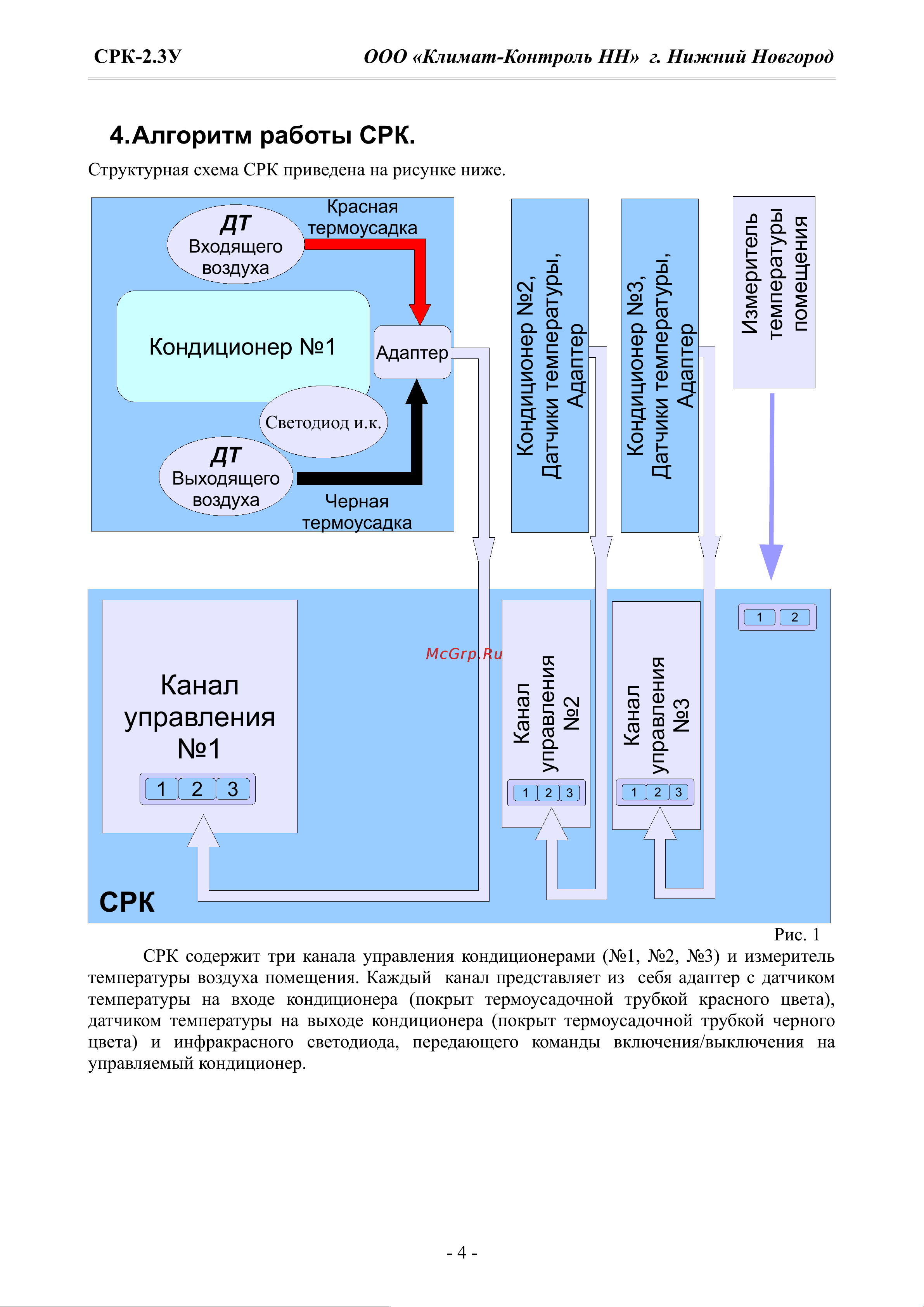

Структурная схема СРК приведена на рисунке ниже.

Рис. 1

СРК содержит три канала управления кондиционерами (№1, №2, №3) и измеритель

температуры воздуха помещения. Каждый канал представляет из себя адаптер с датчиком

температуры на входе кондиционера (покрыт термоусадочной трубкой красного цвета),

датчиком температуры на выходе кондиционера (покрыт термоусадочной трубкой черного

цвета) и инфракрасного светодиода, передающего команды включения/выключения на

управляемый кондиционер.

- 4 -

Измеритель

температуры

помещения

Красная

термоусадка

Черная

термоусадка

ДТ

Входящего

воздуха

ДТ

Выходящего

воздуха

Кондиционер №1

Адаптер

Светодиод и.к.

СРК

Канал

управления

№1

1 32

Канал

управления

№2

1 2 3

Канал

управления

№3

1 2 3

1 2

Кондиционер №2,

Датчики температуры,

Адаптер

Кондиционер №3,

Датчики температуры,

Адаптер
