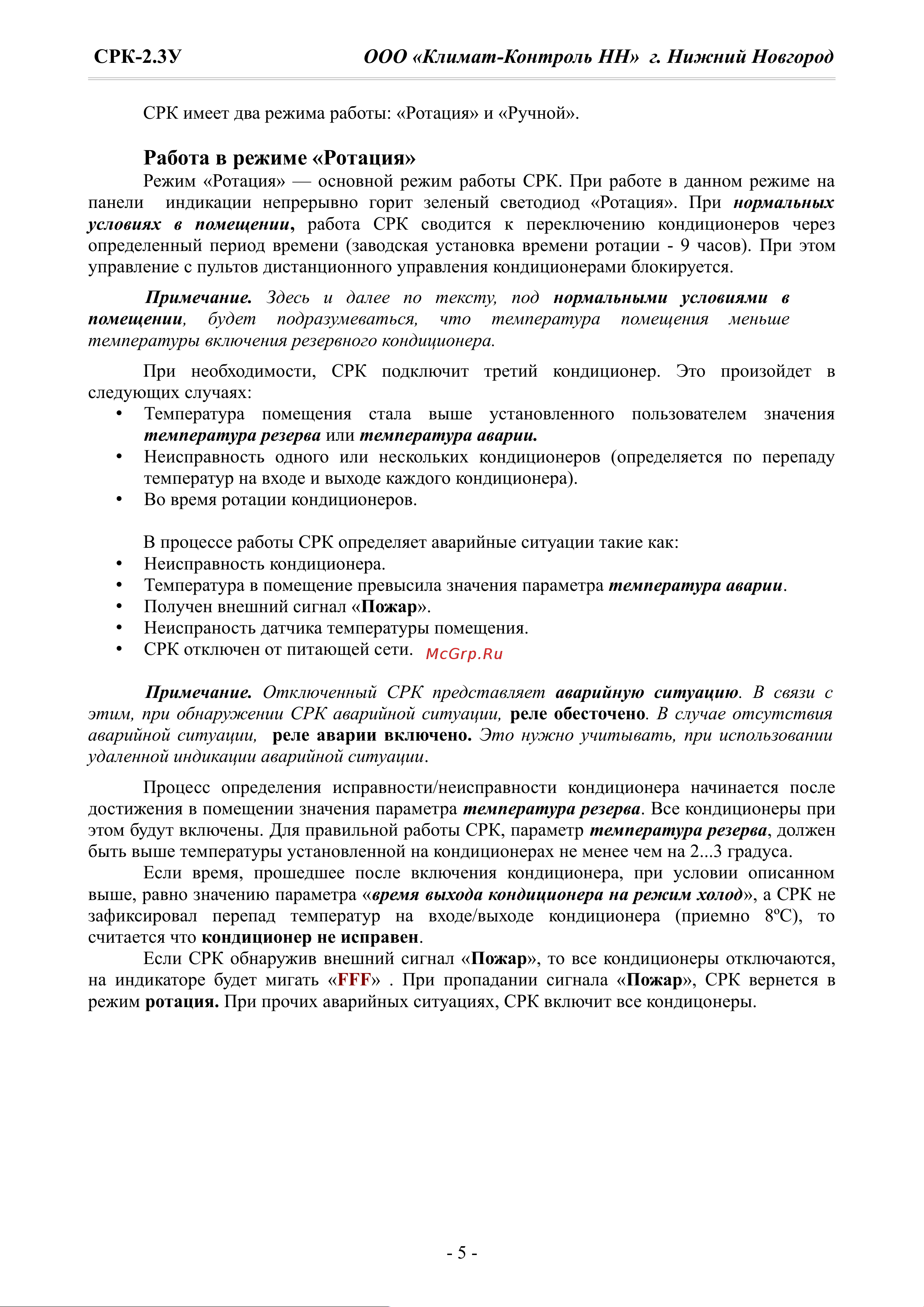

СРК-2.3У ООО «Климат-Контроль НН» г. Нижний Новгород

СРК имеет два режима работы: «Ротация» и «Ручной».

Работа в режиме «Ротация»

Режим «Ротация» — основной режим работы СРК. При работе в данном режиме на

панели индикации непрерывно горит зеленый светодиод «Ротация». При нормальных

условиях в помещении, работа СРК сводится к переключению кондиционеров через

определенный период времени (заводская установка времени ротации - 9 часов). При этом

управление с пультов дистанционного управления кондиционерами блокируется.

Примечание. Здесь и далее по тексту, под нормальными условиями в

помещении, будет подразумеваться, что температура помещения меньше

температуры включения резервного кондиционера.

При необходимости, СРК подключит третий кондиционер. Это произойдет в

следующих случаях:

• Температура помещения стала выше установленного пользователем значения

температура резерва или температура аварии.

• Неисправность одного или нескольких кондиционеров (определяется по перепаду

температур на входе и выходе каждого кондиционера).

• Во время ротации кондиционеров.

В процессе работы СРК определяет аварийные ситуации такие как:

• Неисправность кондиционера.

• Температура в помещение превысила значения параметра температура аварии.

• Получен внешний сигнал «Пожар».

• Неиспраность датчика температуры помещения.

• СРК отключен от питающей сети.

Примечание. Отключенный СРК представляет аварийную ситуацию. В связи с

этим, при обнаружении СРК аварийной ситуации, реле обесточено. В случае отсутствия

аварийной ситуации, реле аварии включено. Это нужно учитывать, при использовании

удаленной индикации аварийной ситуации.

Процесс определения исправности/неисправности кондиционера начинается после

достижения в помещении значения параметра температура резерва. Все кондиционеры при

этом будут включены. Для правильной работы СРК, параметр температура резерва, должен

быть выше температуры установленной на кондиционерах не менее чем на 2...3 градуса.

Если время, прошедшее после включения кондиционера, при условии описанном

выше, равно значению параметра «время выхода кондиционера на режим холод», а СРК не

зафиксировал перепад температур на входе/выходе кондиционера (приемно 8ºС), то

считается что кондиционер не исправен.

Если СРК обнаружив внешний сигнал «Пожар», то все кондиционеры отключаются,

на индикаторе будет мигать «

FFF» . При пропадании сигнала «Пожар», СРК вернется в

режим ротация. При прочих аварийных ситуациях, СРК включит все кондицонеры.

- 5 -
