9
15. Кнопка увеличения целевой температуры
Каждое нажатие на кнопку увеличивает значение целевой температуры
на 1°С, в диапазоне +16... +32°С. Заданное значение целевой температу-
ры отображается на дисплее пульта и лицевой панели внутреннего блока.
16. Кнопка уменьшения целевой температуры
Каждое нажатие на кнопку уменьшает значение целевой температуры на
1°С, в диапазоне +16... +32°С. Заданное значение целевой температуры
отображается на дисплее пульта и лицевой панели внутреннего блока.

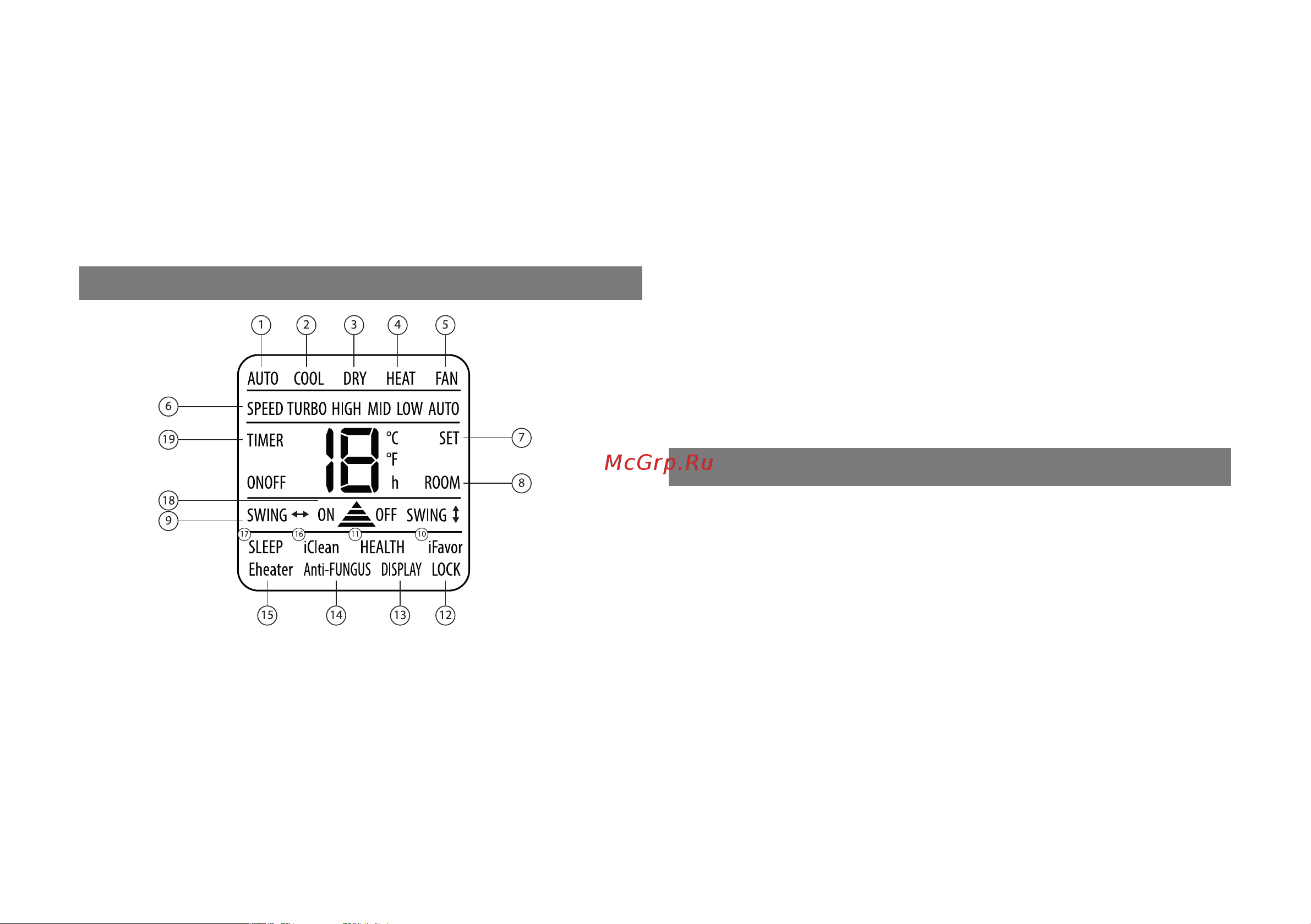

ДИСПЛЕЙ ПУЛЬТА УПРАВЛЕНИЯ
1. AUTO – индикатор автоматического режима работы;
2. COOL – индикатор режима работы на охлаждение;
3. DRY – индикатор режима работы на осушение;
4. HEAT – индикатор режима работы на обогрев;
5. FAN – индикатор режима работы на вентиляцию;
6. SPEED (TURBO, HIGH, MID, LOW, AUTO) – индикаторы скорости
вращения вентилятора;
7. SET – индикатор целевой температуры;
8. ROOM – индикатор температуры в помещении;
9. SWING - индикатор качания жалюзи;
10. iFAVOR – индикатор включения персональных настроек пользователя;
11. HEALTH – индикатор режима «Здоровье»;
12. LOCK – индикатор включения блокировки кнопок пульта управления;
13. DISPLAY – индикатор выключения подсветки дисплея на лицевой
панели внутреннего блока;
14. Anti-FUNGUS – индикатор включения режима автоматической
продувки внутреннего блока после выключения кондиционера;
15. EHeater – не используется;
16. iCLEAN – индикатор включения функции самоочистки внутрен-
него блока;
17. SLEEP – индикатор включения ночного режима работы;
18. ON/OFF - индикаторы включения/выключения кондиционера;
19. TIMER ON/OFF - индикаторы таймера включения / таймера вы-
ключения кондиционера;
УСТАНОВК А И ЗАМЕНА БАТАРЕЙ
Для питания ПДУ используются две батареи типа ААА.
1. Отодвиньте крышку отсека элементов питания и вставьте батареи в
соответствии с символами «+» и «-», указанными на стенке отсека.
2. Для замены батарей проделайте ту же операцию.
Примечание:
1. При замене не используйте старые батареи или батареи других ти-
пов. Это может привести к нарушению нормальной работы ПДУ.
2. Если Вы не пользуетесь ПДУ более 1 месяца, извлеките батареи
из ПДУ, так как они могут протечь и повредить ПДУ.
3. При ежедневной эксплуатации прибора срок службы элементов
питания составляет около 6 месяцев.
4. Производите замену батарей, если отсутствует звуковое под-
тверждение приема команд дистанционного управления или про-
пал значок передачи сигнала.
