27 28

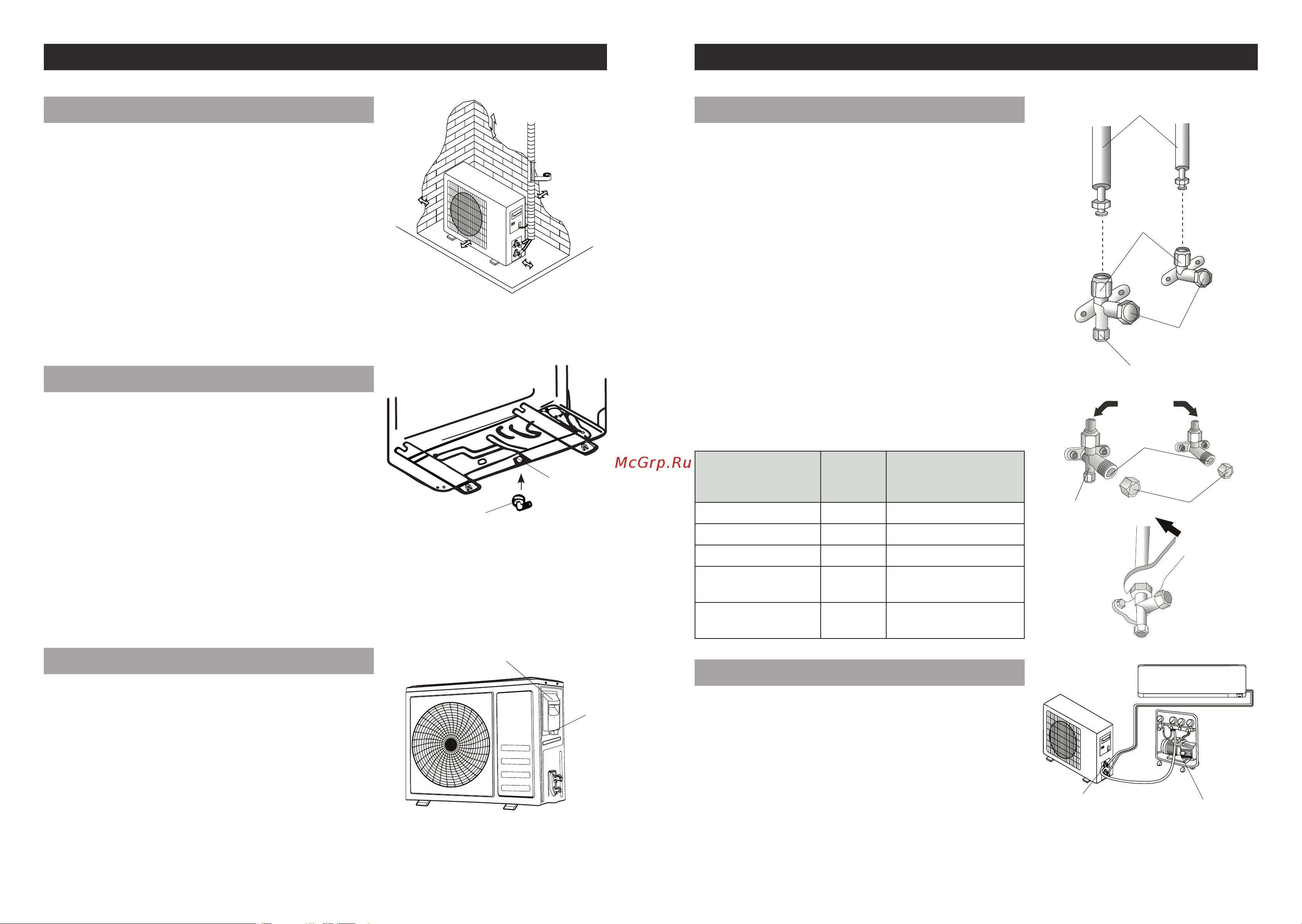

РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА
Во время работы кондиционера в режиме «ОБОГРЕВ»
на наружном блоке образуется конденсат. Для отвода
конденсата на дне наружного блока предусмотерно
отверстие.
• Дренажное отверстие находится в поддоне наружного
блока.
• Установите отводную трубку для дренажа в отверстие
в поддоне.
• Закрепите дренажный шланг на отводную трубку. И отведите трубку в сторону.
• Убедитесь, что конденсат течет через дренажную трубку и одновременно не капает (сливается)
на конструкции здания или на дорогу, где могут находиться люди.
Устройство дренажа наружного блока
Дренажное
отверстие
Отводная трубка для
дренажа
• Снимите крышку отсека электроподключений
наружного блока.
• Схема электроподключений находится с обратной
стороны крышки отсека электроподключений.
• Обожмите концы кабеля соотвествующим
наконечником (кольцевым или вилочного типа)
• Заведите кабель в отсек электроподключений
наружного блока и при помощи винта затяните
наканечник в колодке.
• Кабель, соединяющий внутренний и наружный блоки
должен быть необходимого сечения предназначен для наружного использования.
• Наружный блок должен быть надежно заземлен.
• Закройте крышку.
Электрические соединения
Винт
Крышка
электроподключений
Наружный блок
РУКОВОДСТВО ПО УСТАНОВКЕ КОНДИЦИОНЕРА
• Очистите концы медных труб от загрязнений и пыли
• Открутите гайки с запорных вентилей газовой и
жидкостной линий подключения фреонопровода
(медных труб) к наружному блоку.
• Наденьте гайки на трубы фреонопровода
соответствующего диаметра.
• Развальцуйте концы медных труб.
• Соедините руками медные трубы с посадочными
местами на вентилях.
• Придерживая рукой трубу, начинайте закручивать
гайки.
• Гайки должны свободно закручиваться от руки.
• Затяните соединения используя два гаечных ключа
соответствующих размеров.
• Финальную затяжку соединения произвести с
использованием динамометрического ключа
следующим моментом:
Примечание: Всегда используйте два гаечных ключа для
затяжки соединений.
Подключение фреонопровода к нар. блоку
Трубы фреонопровода
Труба (соединение)
Момент
затяжки
(Н·м)
Примерное усилие
(при использовании
гаечного ключа 20см)
1/4 (ф6,35) 15-20 ~ усилие запястья
3/8 (ф9,52) 31-35 ~ усилие руки
1/2 (ф12,7) 35-45 ~ усилие руки
Гайка сервисного
порта
7-9 ~ усилие пальцев
Защитная крышка
вентиля
25-30 ~ усилие руки
Гайка вентиля
Защитные
крышки вентиля
Крышка
сервисного порта
Защитные
крышки вентиля
К внутреннему
блоку
Кран
Сервисный порт
После соединения фреонопровода к внутреннему и
наружному блокам, необходимо удалить воздух и владу
из контура при помощи вакуумного насоса.
• Наличие воздуха и влаги в контуре охлаждения
приводит к окислению масла и поломке компрессора.
• Количество времени которое требуется для
вакуумирования системы сильно зависит от ее
объема, температуры и влажности воздуха.
• Минимальное время вакуумирования составляет 30 минут при температуре наружного
воздуха выше +15°С.
Примечание: Проведение процедуры вакуумирования при температуре наружного воздуха ниже
0°С не допускается, если монтаж проводился в два этапа.
Вакуумирование системы
Вакуумный
насос
Сервисный порт
Примечание: Во время работы наружного блока в режиме «ОБОГРЕВ», теплообменник
наружного блока может покрываться инием и обмерзать. Кондиционер периодически будет
запускать режим разморозки, что будет приводить к оттаиванию теплообменника наружного
блока и обильному сбросу влаги.
• Наружный блок должен быть установлен на крепкую и
надежную стену и хорошо закреплен.
• Если стена не обладает достаточной прочностью,
устанавливайет наружный блок на землю на подставке.
• Перед подключением фреонопровода и межблочного
кабеля необходимо убедиться, что вокруг блока
есть необходимое пространство для работы и для
обслуживания наружного блока.
• Прикрутите кронштейн к стене при помощи анкеров.
Выбор анкеров выполняется в зависимости от
материала, толщины стены и веса наружного блока.
• Используйте все отверстия в кронштейнах для крепления его к стене.
• При установке блока убедитесь, что выбранное место и способ установки не нарушают
местные нормы и правила.
Установка наружного блока
300
500
2000
300
500
